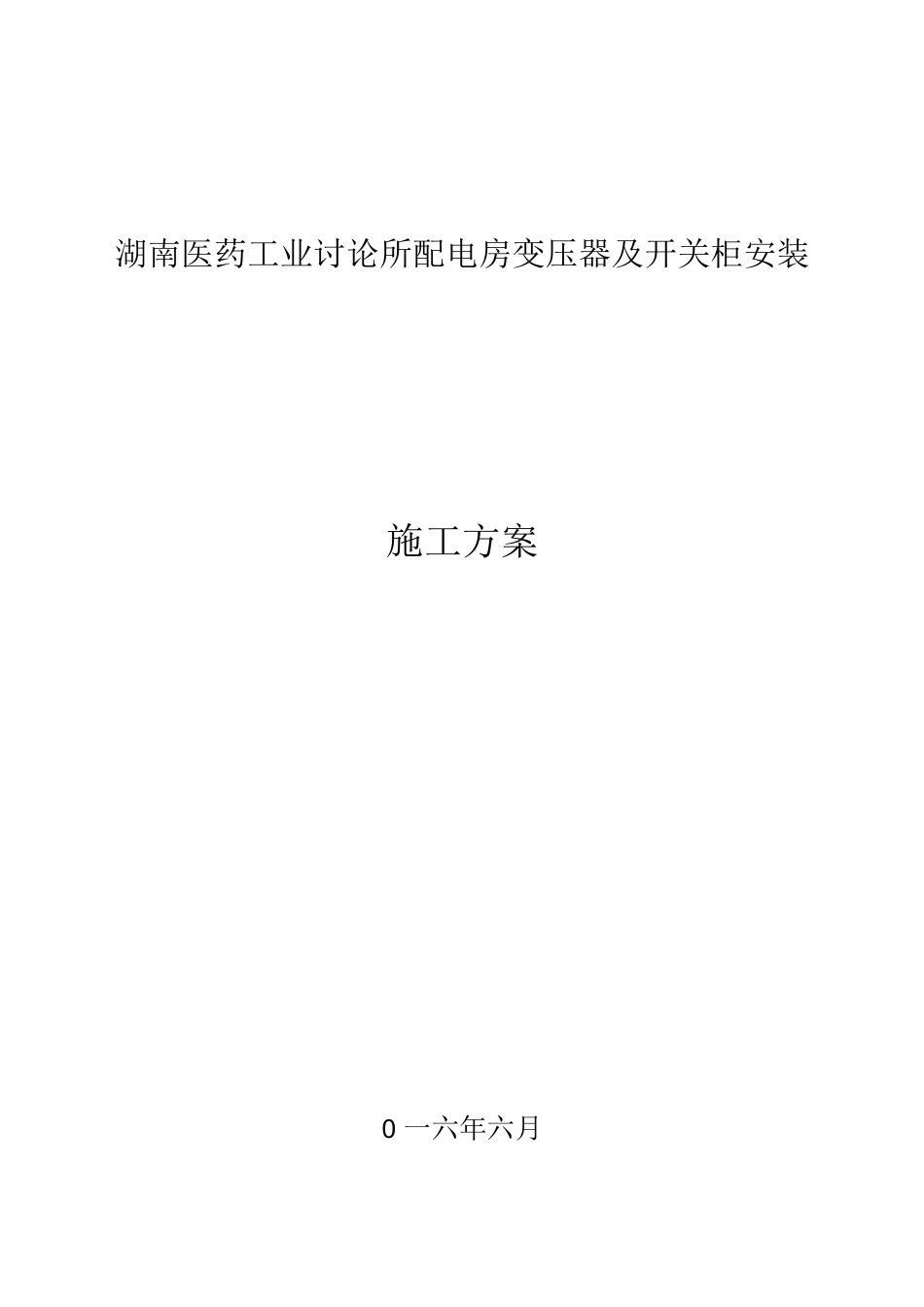

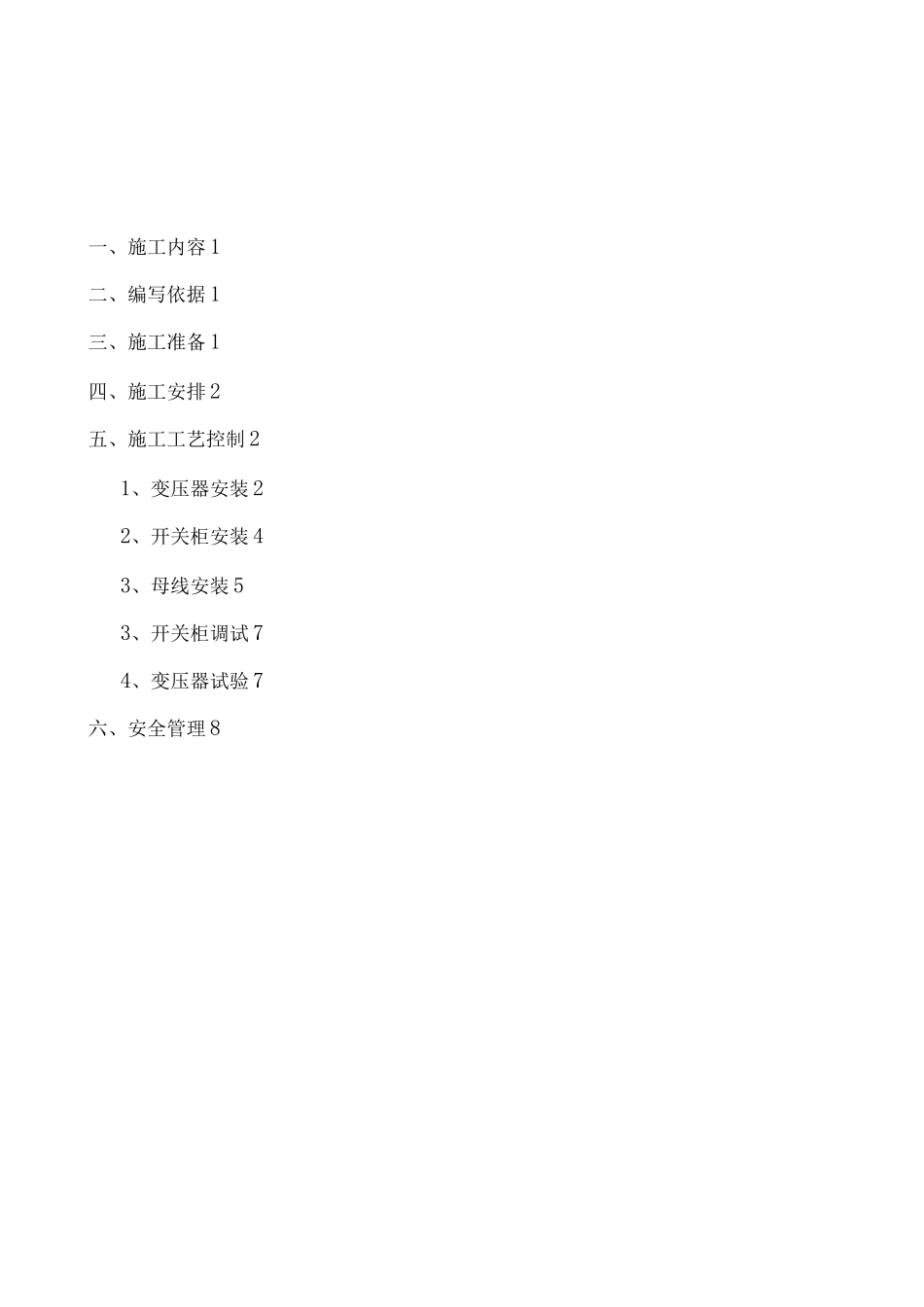

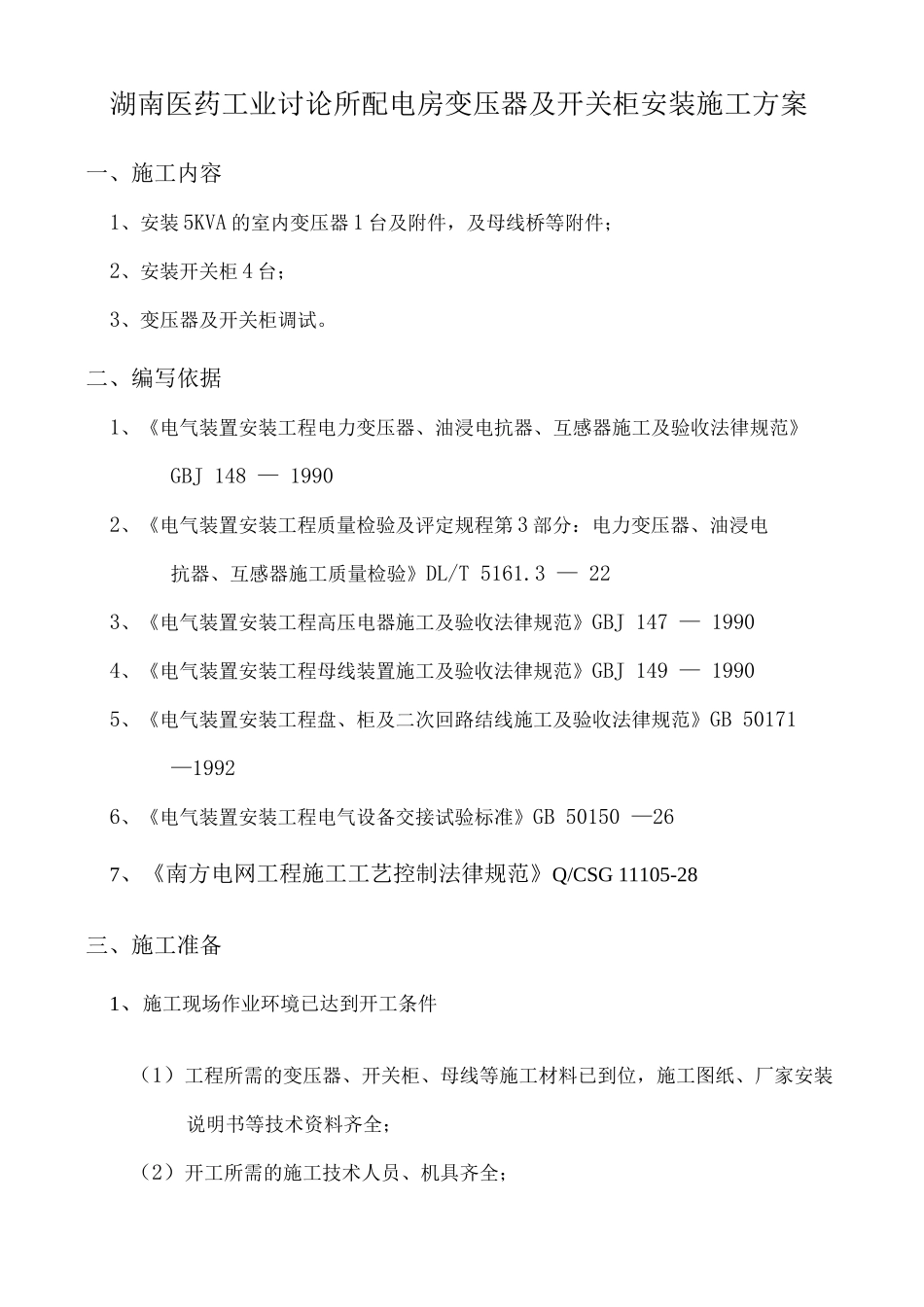

湖南医药工业讨论所配电房变压器及开关柜安装施工方案0 一六年六月一、施工内容 1二、编写依据 1三、施工准备 1四、施工安排 2五、施工工艺控制 21、变压器安装 22、开关柜安装 43、母线安装 53、开关柜调试 74、变压器试验 7六、安全管理 8湖南医药工业讨论所配电房变压器及开关柜安装施工方案一、施工内容1、安装 5KVA 的室内变压器 1 台及附件，及母线桥等附件；2、安装开关柜 4 台；3、变压器及开关柜调试。二、编写依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》GBJ 148 — 19902、《电气装置安装工程质量检验及评定规程第 3 部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161.3 — 223、《电气装置安装工程高压电器施工及验收法律规范》GBJ 147 — 19904、《电气装置安装工程母线装置施工及验收法律规范》GBJ 149 — 19905、《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB 50171—19926、《电气装置安装工程电气设备交接试验标准》GB 50150 —267、《南方电网工程施工工艺控制法律规范》Q/CSG 11105-28三、施工准备1、施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全；（2）开工所需的施工技术人员、机具齐全；（3）配电房已经验收合格，满足电气安装条件。（4）施工现场的作业环境满足变压器、开关柜的吊装.2、施工机具配备（1）运输工具：1。75 吨汽车 1 辆；（2）起重工具：8 吨吊车 1 辆、钢丝绳、手索 8 条、长索 6 条；（3）施工机具：千斤顶、钢管、冲孔机、手拉葫芦、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、梅花扳手、力矩扳手、专用液压手动搬运车、水平尺、电焊机、电工工具 1 批等；（4）试验仪器：万用表、钳表、试验变压器、控制操作箱、变比测试仪、绕组直流电阻测试仪或单臂电桥、双臂电桥）、25V 绝缘电阻表、油耐压试验仪、温湿度计等。四、施工安排施工流程：变压器安装―> 开关柜就位安装―> 母线安装 ―►开关柜调试一变压器试验一设备送电。五、施工工艺控制1、变压器安装1 ）变压器本体安装（1）变压器在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清楚、准确。（2）采纳起重机具装卸时，起重机具的支撑腿必须稳固，受力均匀.应准确使用变压器油箱顶盖的吊环，吊钩应对准变压器重心，吊挂钢丝...
