10KV架空线路施工方案

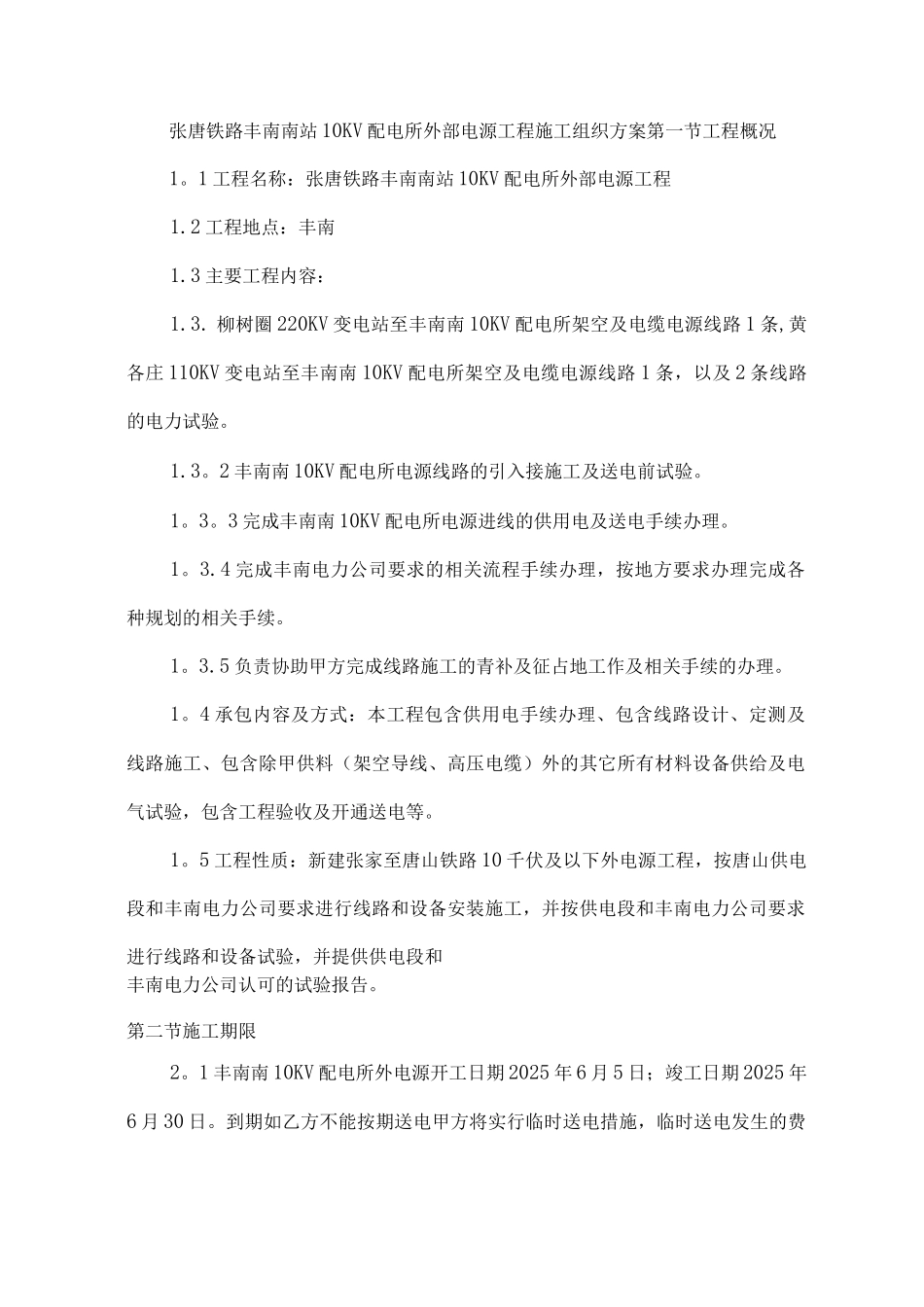

10KV架空线路施工方案_第1页
1/24

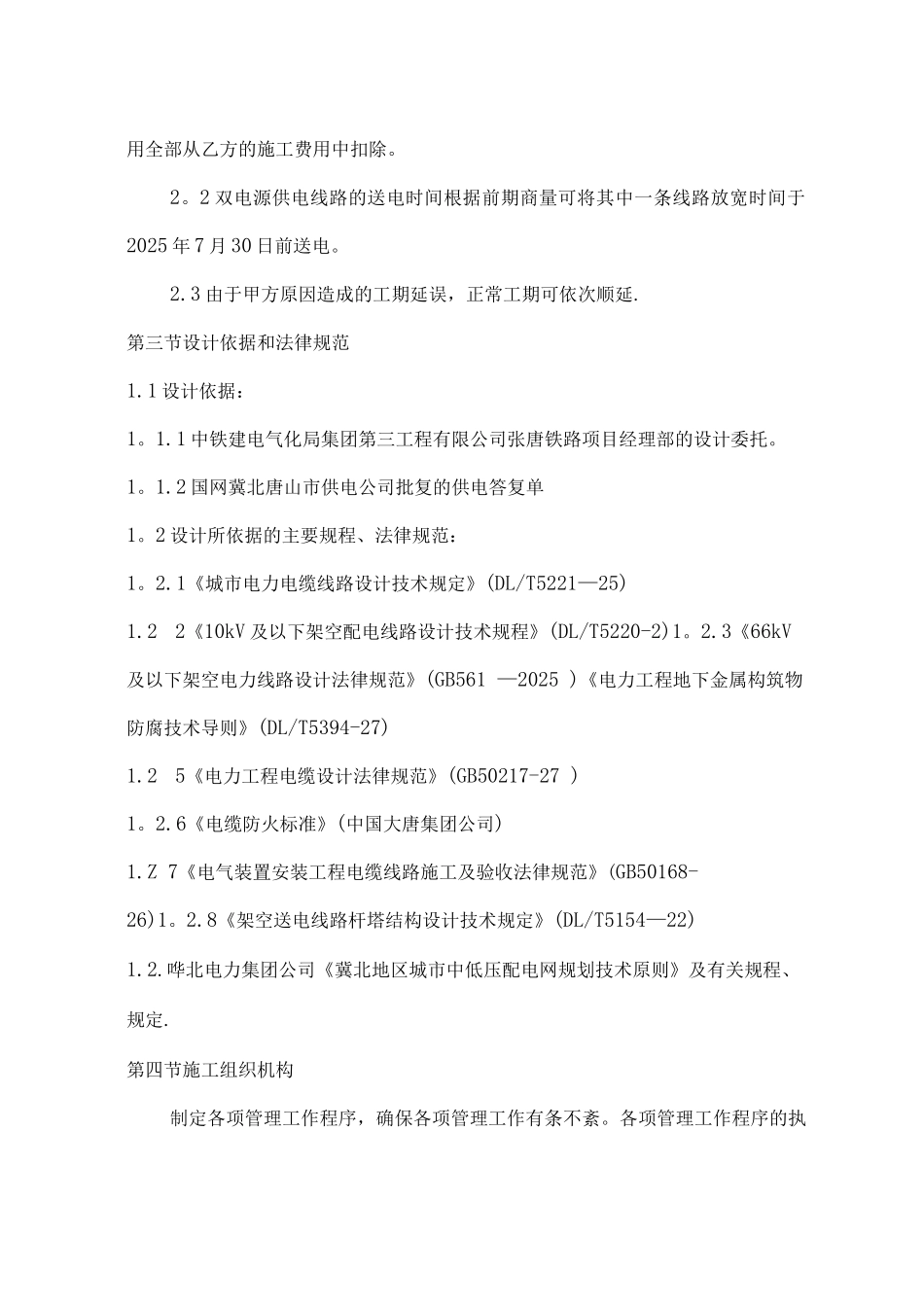

10KV架空线路施工方案_第2页
2/24
10KV架空线路施工方案_第3页
3/24
张唐铁路丰南南站 10KV 配电所外部电源工程施工组织方案第一节工程概况1。1 工程名称:张唐铁路丰南南站 10KV 配电所外部电源工程1.2 工程地点:丰南1.3 主要工程内容:1.3. 柳树圈 220KV 变电站至丰南南 10KV 配电所架空及电缆电源线路 1 条,黄各庄 110KV 变电站至丰南南 10KV 配电所架空及电缆电源线路 1 条,以及 2 条线路的电力试验。1.3。2 丰南南 10KV 配电所电源线路的引入接施工及送电前试验。1。3。3 完成丰南南 10KV 配电所电源进线的供用电及送电手续办理。1。3.4 完成丰南电力公司要求的相关流程手续办理,按地方要求办理完成各种规划的相关手续。1。3.5 负责协助甲方完成线路施工的青补及征占地工作及相关手续的办理。1。4 承包内容及方式:本工程包含供用电手续办理、包含线路设计、定测及线路施工、包含除甲供料(架空导线、高压电缆)外的其它所有材料设备供给及电气试验,包含工程验收及开通送电等。1。5 工程性质:新建张家至唐山铁路 10 千伏及以下外电源工程,按唐山供电段和丰南电力公司要求进行线路和设备安装施工,并按供电段和丰南电力公司要求进行线路和设备试验,并提供供电段和丰南电力公司认可的试验报告。第二节施工期限2。1 丰南南 10KV 配电所外电源开工日期 2025 年 6 月 5 日;竣工日期 2025 年6 月 30 日。到期如乙方不能按期送电甲方将实行临时送电措施,临时送电发生的费用全部从乙方的施工费用中扣除。2。2 双电源供电线路的送电时间根据前期商量可将其中一条线路放宽时间于2025 年 7 月 30 日前送电。2.3 由于甲方原因造成的工期延误,正常工期可依次顺延.第三节设计依据和法律规范1.1 设计依据:1。1.1 中铁建电气化局集团第三工程有限公司张唐铁路项目经理部的设计委托。1。1.2 国网冀北唐山市供电公司批复的供电答复单1。2 设计所依据的主要规程、法律规范:1。2.1《城市电力电缆线路设计技术规定》(DL/T5221—25)1.22《10kV 及以下架空配电线路设计技术规程》(DL/T5220-2)1。2.3《66kV及以下架空电力线路设计法律规范》(GB561 —2025 )《电力工程地下金属构筑物防腐技术导则》(DL/T5394-27)1.25《电力工程电缆设计法律规范》(GB50217-27 )1。2.6《电缆防火标准》(中国大唐集团公司)1.Z 7《电气装置安装工程电缆线路施工及验收法律规范》(GB50168-26)1。2.8《架空送电线路杆塔结构设计技术规定》(DL/T5154—22)1.2.哗北电力集团公司《...
