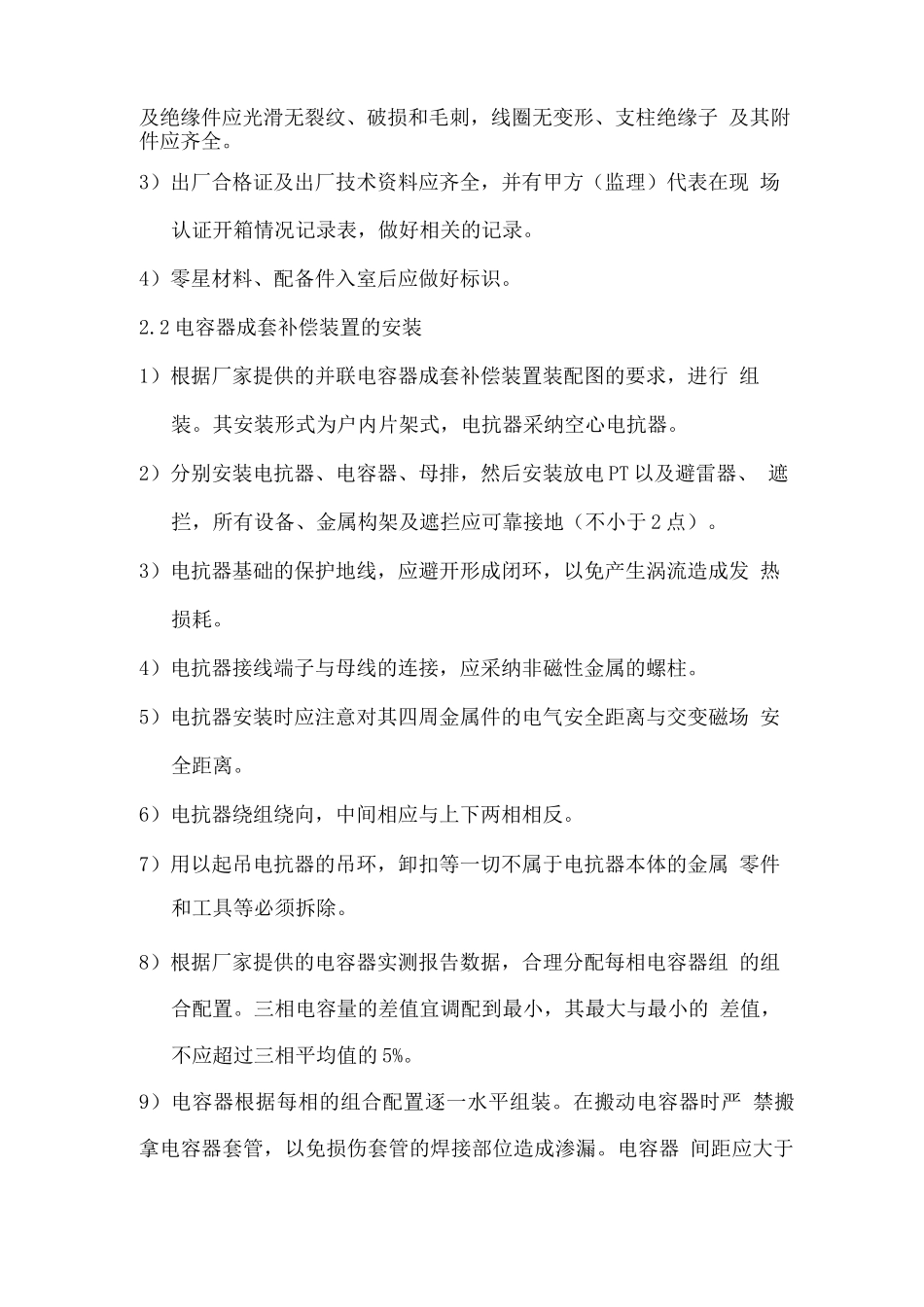

10KV 电容器组安装方案1、施工前的准备1.1 现场条件检查1）所有土建工作已全部按图施工完毕；2）施工道路畅通无阻，杂物清理洁净；3）施工电源已按“一机一闸一漏一箱”的要求安装。1.2 技术的准备1）10kV 电容器成套补偿装置安装前应进行技术交底，组织施工人员 熟悉图纸，使施工人员任务明确。2）核对土建基础尺寸与设计图纸尺寸是否相符，基础预埋件应有明显的可靠接地。1.3 施工工器具的准备序号.品名型号/规格适用阶段116T 吊车设备吊装2水平尺设备安装3钢卷尺5m母线安装4电焊机遮拦安装5切割机母线安装6力矩扳手、呆扳手母线、设备安装2、主要工序及施工要求2.1 设备开箱检查1）按装箱单与厂家代表以及监理对设备进行清点、检查。2）检查设备是否符合设计要求、部件表面无划（碰）伤和锈蚀，瓷 件及绝缘件应光滑无裂纹、破损和毛刺，线圈无变形、支柱绝缘子 及其附件应齐全。3）出厂合格证及出厂技术资料应齐全，并有甲方（监理）代表在现 场认证开箱情况记录表，做好相关的记录。4）零星材料、配备件入室后应做好标识。2.2 电容器成套补偿装置的安装1）根据厂家提供的并联电容器成套补偿装置装配图的要求，进行 组装。其安装形式为户内片架式，电抗器采纳空心电抗器。2）分别安装电抗器、电容器、母排，然后安装放电 PT 以及避雷器、 遮拦，所有设备、金属构架及遮拦应可靠接地（不小于 2 点）。3）电抗器基础的保护地线，应避开形成闭环，以免产生涡流造成发 热损耗。4）电抗器接线端子与母线的连接，应采纳非磁性金属的螺柱。5）电抗器安装时应注意对其四周金属件的电气安全距离与交变磁场 安全距离。6）电抗器绕组绕向，中间相应与上下两相相反。7）用以起吊电抗器的吊环，卸扣等一切不属于电抗器本体的金属 零件和工具等必须拆除。8）根据厂家提供的电容器实测报告数据，合理分配每相电容器组 的组合配置。三相电容量的差值宜调配到最小，其最大与最小的 差值，不应超过三相平均值的 5%。9）电容器根据每相的组合配置逐一水平组装。在搬动电容器时严 禁搬拿电容器套管，以免损伤套管的焊接部位造成渗漏。电容器 间距应大于1mm ,底部距地面应大于 2mm。铭牌应面对通道 一侧，并有顺序编号，以便于运行人员检查巡视。10）汇流排、熔断器、避雷器和放电 PT 等配套附件的安装，应根据 装配图的布置，连接牢固可靠。符合厂家要求及国家的法律规范标准。11）熔断器安装应排列整齐，倾斜角度一致，符合设计要...
