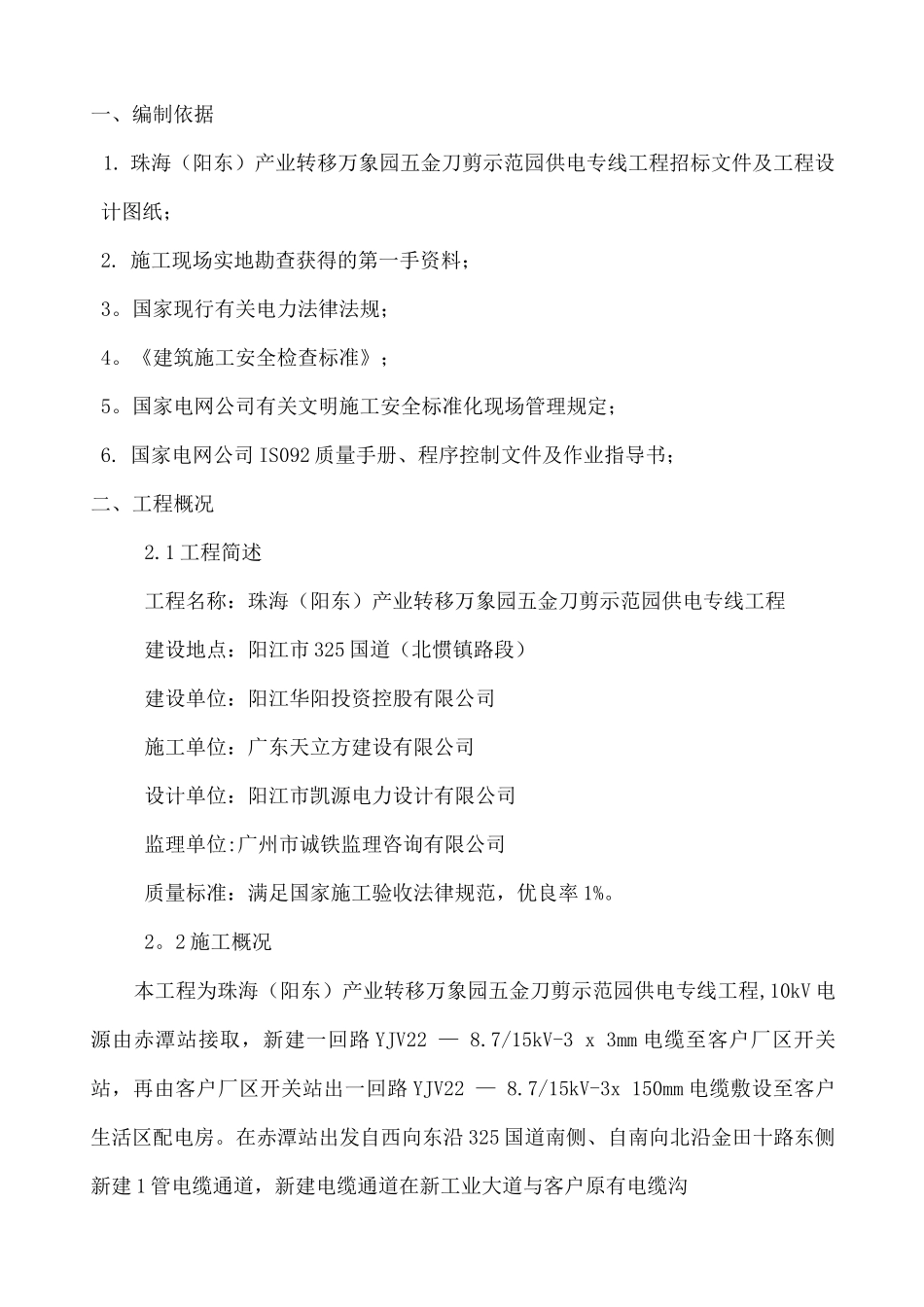

一、编制依据 3二、工程概况 32。1 工程简述 32.2 施工概况 32。3 线路主要技术参数 42。4 横穿公路路径 4三、施工流程 5四、作业准备 54。1 作业前施工条件 54.2 人员、主要工器具及仪器仪表配置 5五、作业方法 6六、施工安全措施 8七、安全防护措施 9八、施工进度计划 9九、施工质量计划 10一、编制依据1. 珠海（阳东）产业转移万象园五金刀剪示范园供电专线工程招标文件及工程设计图纸；2. 施工现场实地勘查获得的第一手资料；3。国家现行有关电力法律法规；4。《建筑施工安全检查标准》；5。国家电网公司有关文明施工安全标准化现场管理规定；6. 国家电网公司 IS092 质量手册、程序控制文件及作业指导书；二、工程概况2.1 工程简述工程名称：珠海（阳东）产业转移万象园五金刀剪示范园供电专线工程建设地点：阳江市 325 国道（北惯镇路段）建设单位：阳江华阳投资控股有限公司施工单位：广东天立方建设有限公司设计单位：阳江市凯源电力设计有限公司监理单位:广州市诚铁监理咨询有限公司质量标准：满足国家施工验收法律规范，优良率 1%。2。2 施工概况本工程为珠海（阳东）产业转移万象园五金刀剪示范园供电专线工程,10kV 电源由赤潭站接取，新建一回路 YJV22 — 8.7/15kV-3 x 3mm 电缆至客户厂区开关站，再由客户厂区开关站出一回路 YJV22 — 8.7/15kV-3x 150mm 电缆敷设至客户生活区配电房。在赤潭站出发自西向东沿 325 国道南侧、自南向北沿金田十路东侧新建 1 管电缆通道，新建电缆通道在新工业大道与客户原有电缆沟接通，跨新工业大道路段使用 4 管过路顶管，在客户厂区范围内新建 4 管电缆埋管，在客户厂区范围内新建 1 管电缆埋管.2。3 线路主要技术参数项目珠海（阳东）产业转移万象园五金刀剪示范园供电专线工程电压等级10kV回路数单回路电缆线路线路长度单回电缆线路全长 2km电缆型号YJV22 — 3mm22.4 横穿公路路径本方案主要是针对电缆 E 点至 F 点之间新建 1 管顶管过路 120 米施工，根据设计单位提供的施工图及施工现场的实际情况，从 325 国道东侧的电缆转角井，顶管通过 325 国道金田十路路电缆井，管道长为 120 米.E-F 段 : 新建 1 管过翻 三、施工流程施工条件施工准备:― 广； !入钻物、F管洵开挖导向孔施工I 上 L『、扩孔、清孔 k/YN回投放曾一 jy 1质量检概 ______T_____.F接噌豌敷设工程四、作业准备4。1 作业前施工条件表 4。...
