焊接与无损检测的联系

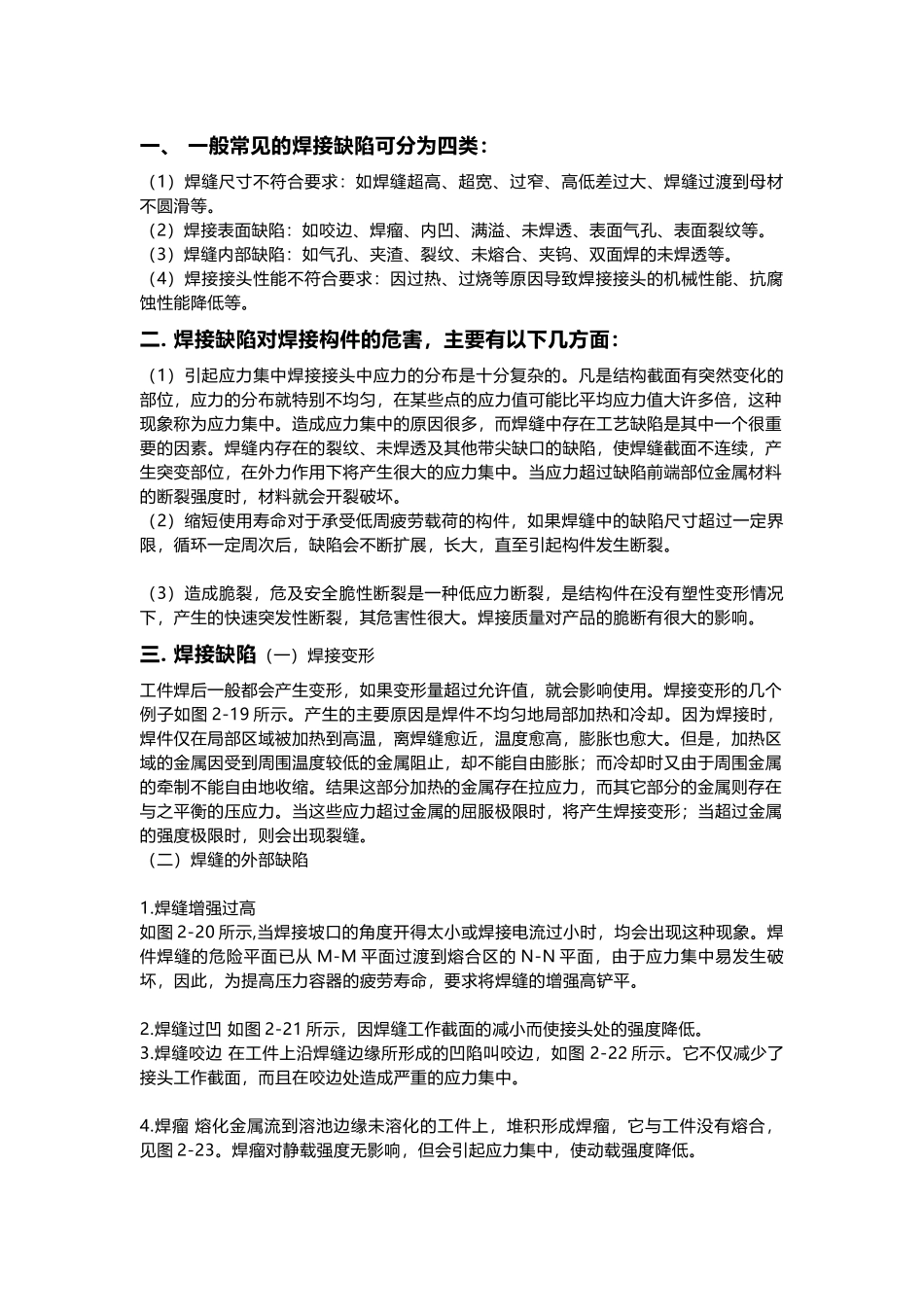

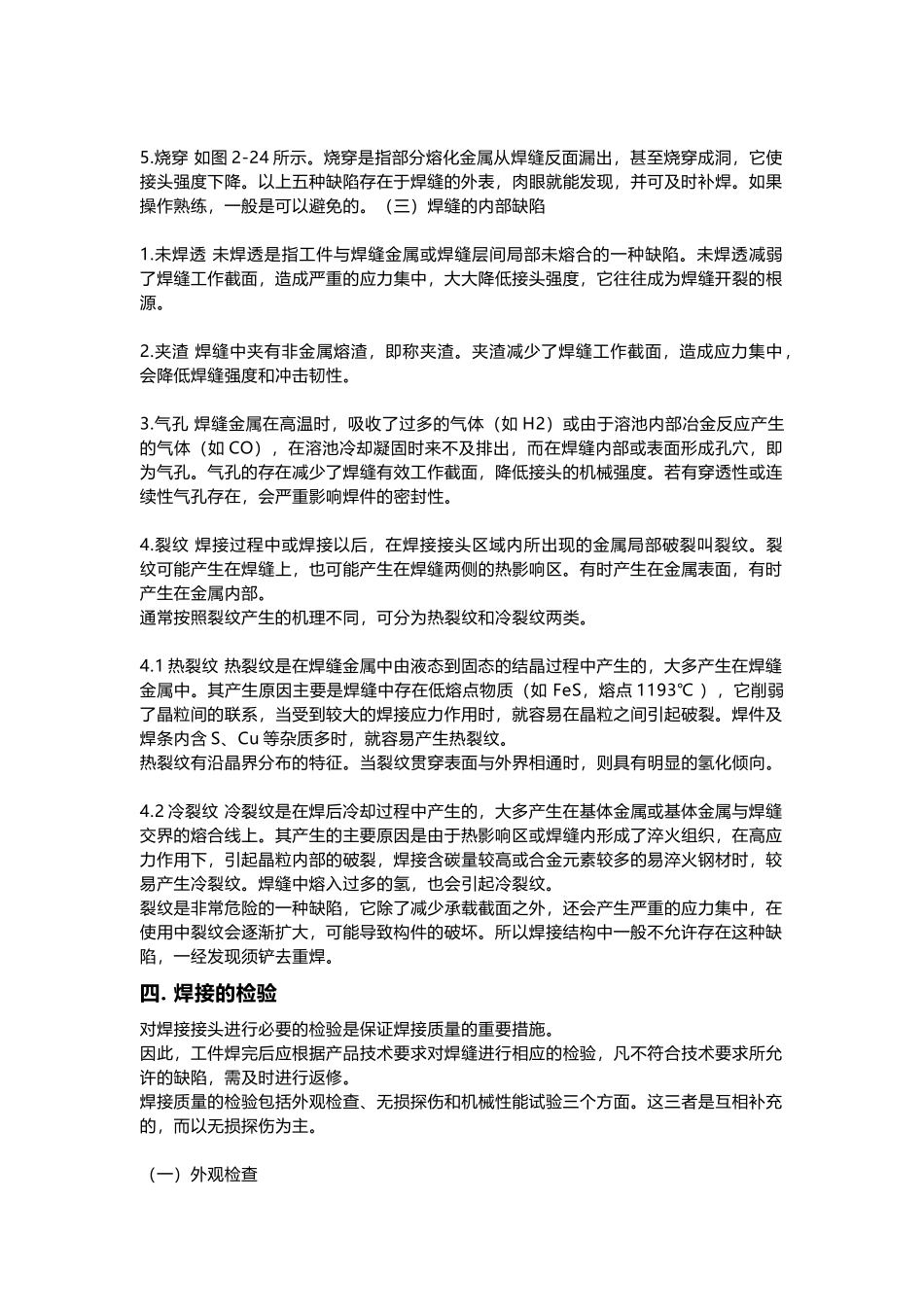

一、 一般常见的焊接缺陷可分为四类：（1）焊缝尺寸不符合要求：如焊缝超高、超宽、过窄、高低差过大、焊缝过渡到母材不圆滑等。（2）焊接表面缺陷：如咬边、焊瘤、内凹、满溢、未焊透、表面气孔、表面裂纹等。（3）焊缝内部缺陷：如气孔、夹渣、裂纹、未熔合、夹钨、双面焊的未焊透等。（4）焊接接头性能不符合要求：因过热、过烧等原因导致焊接接头的机械性能、抗腐蚀性能降低等。二. 焊接缺陷对焊接构件的危害，主要有以下几方面：（1）引起应力集中焊接接头中应力的分布是十分复杂的。凡是结构截面有突然变化的部位，应力的分布就特别不均匀，在某些点的应力值可能比平均应力值大许多倍，这种现象称为应力集中。造成应力集中的原因很多，而焊缝中存在工艺缺陷是其中一个很重要的因素。焊缝内存在的裂纹、未焊透及其他带尖缺口的缺陷，使焊缝截面不连续，产生突变部位，在外力作用下将产生很大的应力集中。当应力超过缺陷前端部位金属材料的断裂强度时，材料就会开裂破坏。（2）缩短使用寿命对于承受低周疲劳载荷的构件，如果焊缝中的缺陷尺寸超过一定界限，循环一定周次后，缺陷会不断扩展，长大，直至引起构件发生断裂。（3）造成脆裂，危及安全脆性断裂是一种低应力断裂，是结构件在没有塑性变形情况下，产生的快速突发性断裂，其危害性很大。焊接质量对产品的脆断有很大的影响。三. 焊接缺陷（一）焊接变形工件焊后一般都会产生变形，如果变形量超过允许值，就会影响使用。焊接变形的几个例子如图 2-19 所示。产生的主要原因是焊件不均匀地局部加热和冷却。因为焊接时，焊件仅在局部区域被加热到高温，离焊缝愈近，温度愈高，膨胀也愈大。但是，加热区域的金属因受到周围温度较低的金属阻止，却不能自由膨胀；而冷却时又由于周围金属的牵制不能自由地收缩。结果这部分加热的金属存在拉应力，而其它部分的金属则存在与之平衡的压应力。当这些应力超过金属的屈服极限时，将产生焊接变形；当超过金属的强度极限时，则会出现裂缝。（二）焊缝的外部缺陷1.焊缝增强过高 如图 2-20 所示,当焊接坡口的角度开得太小或焊接电流过小时，均会出现这种现象。焊件焊缝的危险平面已从 M-M 平面过渡到熔合区的 N-N 平面，由于应力集中易发生破坏，因此，为提高压力容器的疲劳寿命，要求将焊缝的增强高铲平。2.焊缝过凹 如图 2-21 所示，因焊缝工作截面的减小而使接头处的强度降低。3.焊缝咬边 在工件上沿焊缝边缘所形成的凹陷叫咬边，如图...
