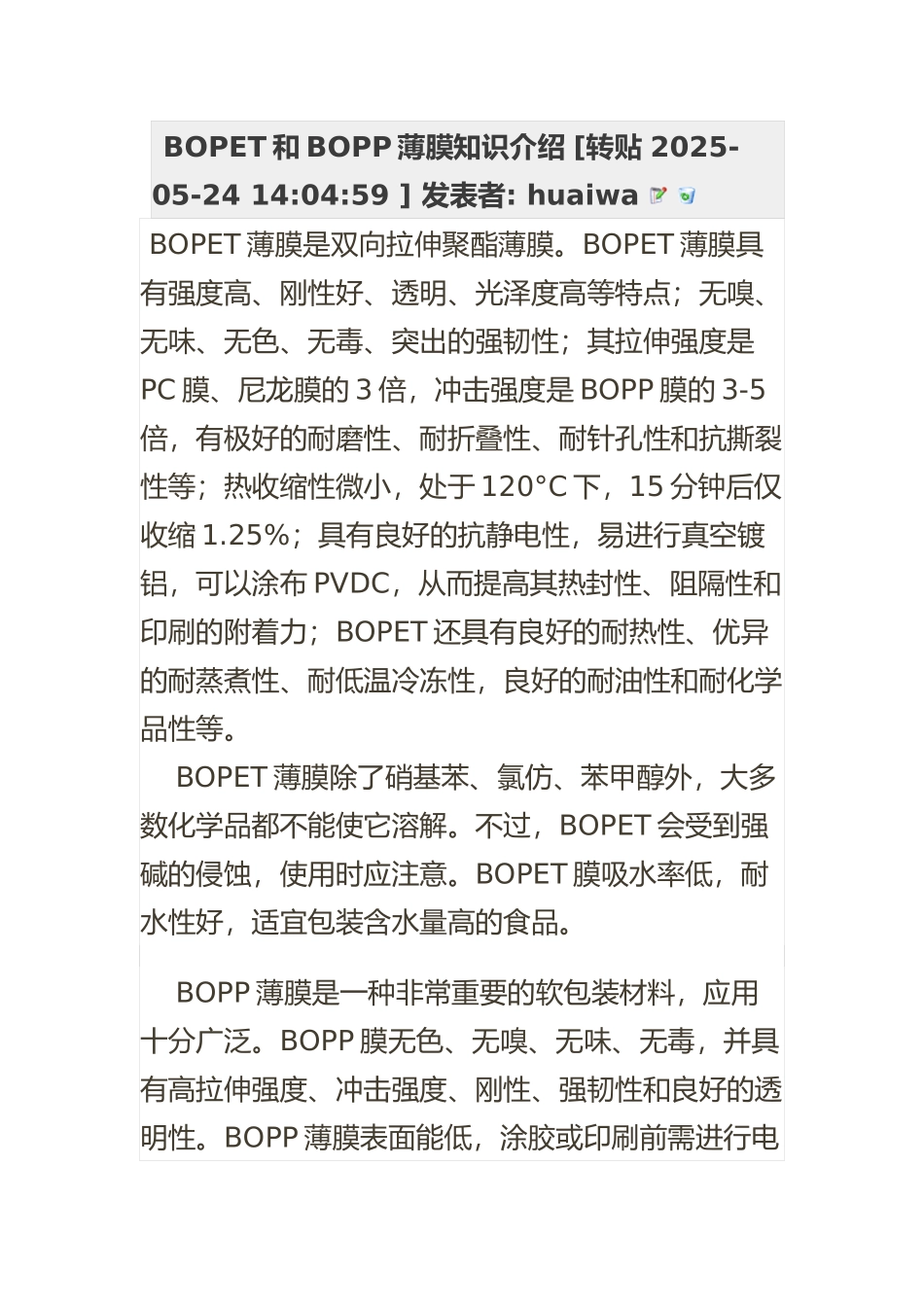

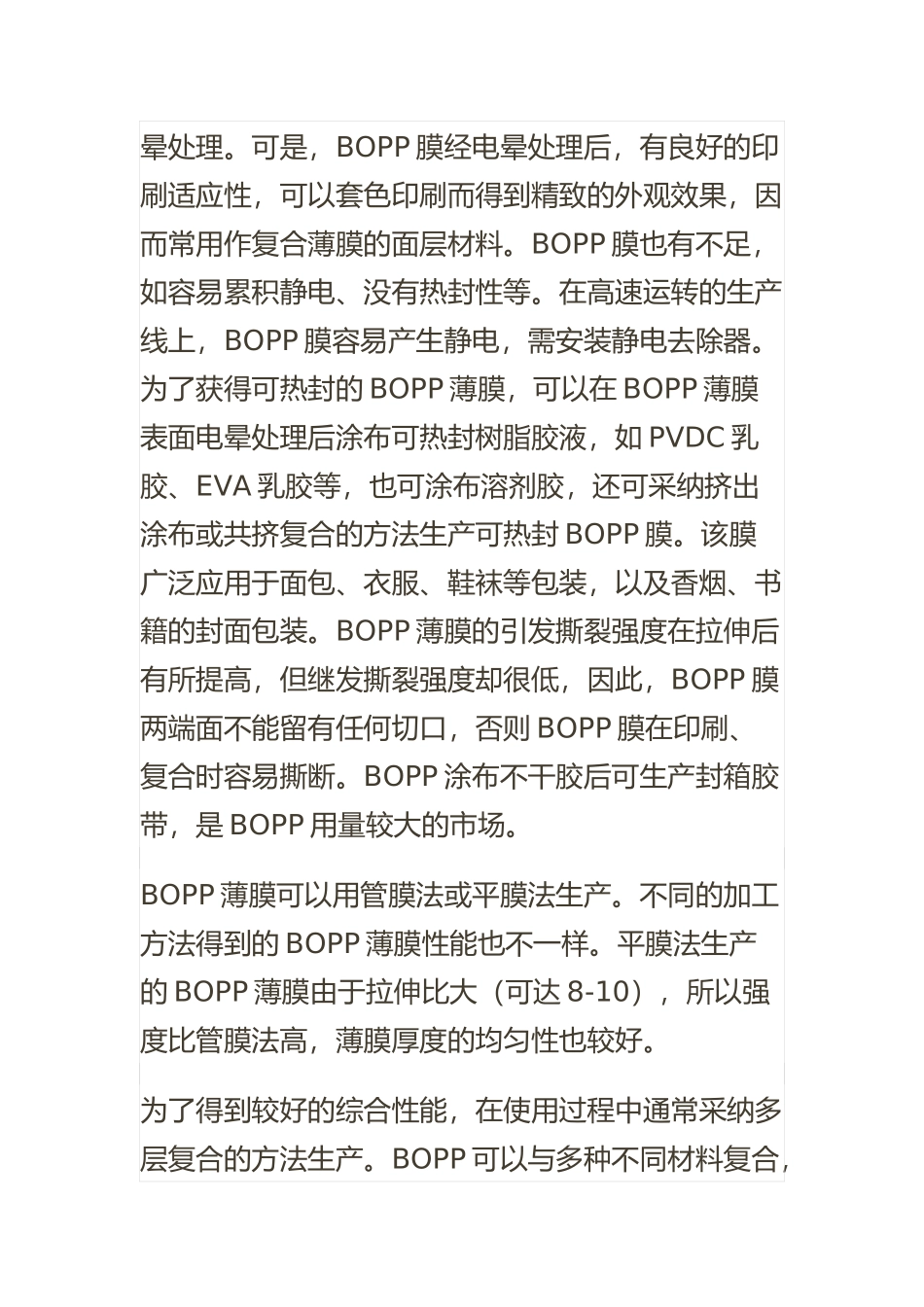

BOPET 和 BOPP 薄膜知识介绍BOPET 和 BOPP 薄膜知识介绍 [转贴 2025-05-24 14:04:59 ] 发表者: huaiwa BOPET 薄膜是双向拉伸聚酯薄膜。BOPET 薄膜具有强度高、刚性好、透明、光泽度高等特点；无嗅、无味、无色、无毒、突出的强韧性；其拉伸强度是PC 膜、尼龙膜的 3 倍，冲击强度是 BOPP 膜的 3-5倍，有极好的耐磨性、耐折叠性、耐针孔性和抗撕裂性等；热收缩性微小，处于 120°C 下，15 分钟后仅收缩 1.25%；具有良好的抗静电性，易进行真空镀铝，可以涂布 PVDC，从而提高其热封性、阻隔性和印刷的附着力；BOPET 还具有良好的耐热性、优异的耐蒸煮性、耐低温冷冻性，良好的耐油性和耐化学品性等。 BOPET 薄膜除了硝基苯、氯仿、苯甲醇外，大多数化学品都不能使它溶解。不过，BOPET 会受到强碱的侵蚀，使用时应注意。BOPET 膜吸水率低，耐水性好，适宜包装含水量高的食品。 BOPP 薄膜是一种非常重要的软包装材料，应用十分广泛。BOPP 膜无色、无嗅、无味、无毒，并具有高拉伸强度、冲击强度、刚性、强韧性和良好的透明性。BOPP 薄膜表面能低，涂胶或印刷前需进行电晕处理。可是，BOPP 膜经电晕处理后，有良好的印刷适应性，可以套色印刷而得到精致的外观效果，因而常用作复合薄膜的面层材料。BOPP 膜也有不足，如容易累积静电、没有热封性等。在高速运转的生产线上，BOPP 膜容易产生静电，需安装静电去除器。为了获得可热封的 BOPP 薄膜，可以在 BOPP 薄膜表面电晕处理后涂布可热封树脂胶液，如 PVDC 乳胶、EVA 乳胶等，也可涂布溶剂胶，还可采纳挤出涂布或共挤复合的方法生产可热封 BOPP 膜。该膜广泛应用于面包、衣服、鞋袜等包装，以及香烟、书籍的封面包装。BOPP 薄膜的引发撕裂强度在拉伸后有所提高，但继发撕裂强度却很低，因此，BOPP 膜两端面不能留有任何切口，否则 BOPP 膜在印刷、复合时容易撕断。BOPP 涂布不干胶后可生产封箱胶带，是 BOPP 用量较大的市场。 BOPP 薄膜可以用管膜法或平膜法生产。不同的加工方法得到的 BOPP 薄膜性能也不一样。平膜法生产的 BOPP 薄膜由于拉伸比大（可达 8-10），所以强度比管膜法高，薄膜厚度的均匀性也较好。 为了得到较好的综合性能，在使用过程中通常采纳多层复合的方法生产。BOPP 可以与多种不同材料复合，以满足特别的应用需要。如 BOPP 可以与LDPE(CPP)、PE、PT、PO、PVA 等复合得到高度阻气、阻湿、透明、耐高、低温、耐蒸煮和耐油性能，不同的复合膜可应用于油性食品、珍味食品、干燥食品、浸渍食品、各种蒸煮熟食、味精、煎饼、年糕等包装。
