30米预制箱梁施工方案

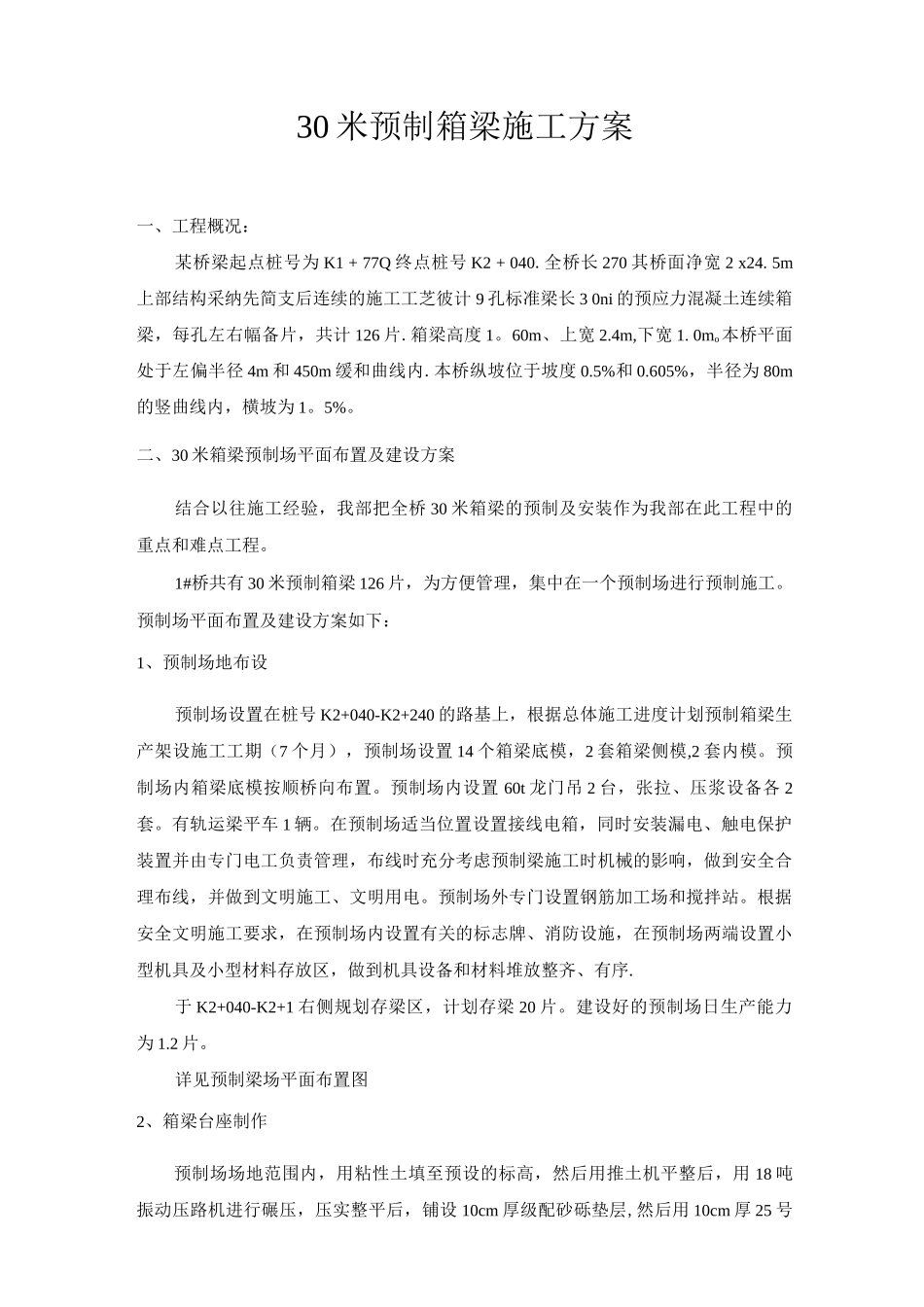

30 米预制箱梁施工方案一、工程概况：某桥梁起点桩号为 K1 + 77Q 终点桩号 K2 + 040.全桥长 270 其桥面净宽 2 x24. 5m上部结构采纳先简支后连续的施工工芝彼计 9 孔标准梁长 3 0ni 的预应力混凝土连续箱梁，每孔左右幅备片，共计 126 片.箱梁高度 1。60m、上宽 2.4m,下宽 1. 0mo本桥平面处于左偏半径 4m 和 450m 缓和曲线内.本桥纵坡位于坡度 0.5%和 0.605%，半径为 80m的竖曲线内，横坡为 1。5%。二、30 米箱梁预制场平面布置及建设方案结合以往施工经验，我部把全桥 30 米箱梁的预制及安装作为我部在此工程中的重点和难点工程。1#桥共有 30 米预制箱梁 126 片，为方便管理，集中在一个预制场进行预制施工。预制场平面布置及建设方案如下：1、预制场地布设预制场设置在桩号 K2+040-K2+240 的路基上，根据总体施工进度计划预制箱梁生产架设施工工期（7 个月），预制场设置 14 个箱梁底模，2 套箱梁侧模,2 套内模。预制场内箱梁底模按顺桥向布置。预制场内设置 60t 龙门吊 2 台，张拉、压浆设备各 2套。有轨运梁平车 1 辆。在预制场适当位置设置接线电箱，同时安装漏电、触电保护装置并由专门电工负责管理，布线时充分考虑预制梁施工时机械的影响，做到安全合理布线，并做到文明施工、文明用电。预制场外专门设置钢筋加工场和搅拌站。根据安全文明施工要求，在预制场内设置有关的标志牌、消防设施，在预制场两端设置小型机具及小型材料存放区，做到机具设备和材料堆放整齐、有序.于 K2+040-K2+1 右侧规划存梁区，计划存梁 20 片。建设好的预制场日生产能力为 1.2 片。详见预制梁场平面布置图2、箱梁台座制作预制场场地范围内，用粘性土填至预设的标高，然后用推土机平整后，用 18 吨振动压路机进行碾压，压实整平后，铺设 10cm 厚级配砂砾垫层,然后用 10cm 厚 25 号混凝土进行硬化处理.在场地内设置纵向与横向排水系统，场地四周，挖好排水沟，场地内排水汇合后进入排水沟，由雨水积水井排出。箱梁台座采纳混凝土基础，在预制场地整体硬化后，浇筑 25cm 厚 C25 混凝土基础.另外考虑预制梁张拉后，底模两端支点处将承受预制梁的全部重量，因此该范围内的底模实行钢筋砼筏板基础进行加强处理。详见预制梁场断面图三、30 米箱梁施工技术方案预应力混凝土组合箱梁施工采纳预制场预制，简支安装，现浇连续湿接头的先简支后连续的结构形式施工,施工顺序为：箱梁钢筋配料、绑扎一...
