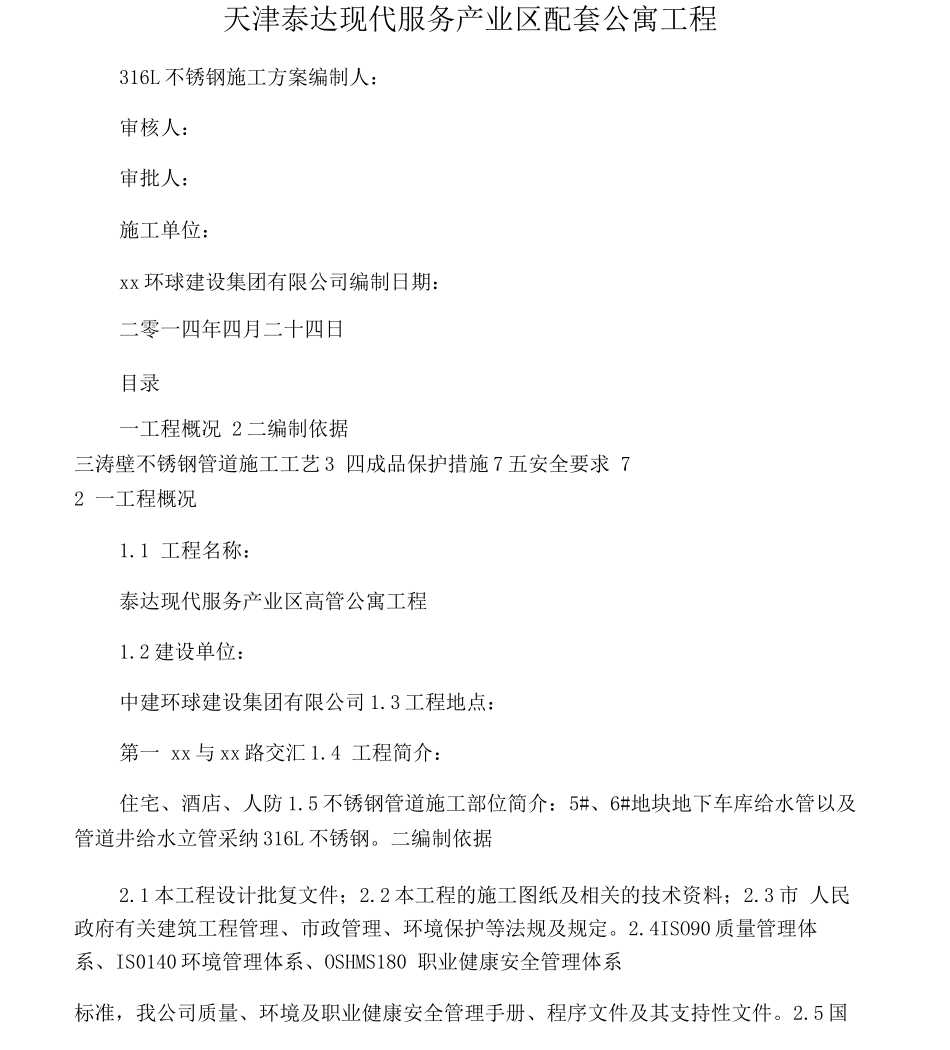

天津泰达现代服务产业区配套公寓工程316L 不锈钢施工方案编制人：审核人：审批人：施工单位：xx 环球建设集团有限公司编制日期：二零一四年四月二十四日目录一工程概况 2 二编制依据 三涛壁不锈钢管道施工工艺 3 四成品保护措施 7 五安全要求 72 一工程概况1.1 工程名称：泰达现代服务产业区高管公寓工程1.2 建设单位：中建环球建设集团有限公司 1.3 工程地点：第一 xx 与 xx 路交汇 1.4 工程简介：住宅、酒店、人防 1.5 不锈钢管道施工部位简介：5#、6#地块地下车库给水管以及管道井给水立管采纳 316L 不锈钢。二编制依据2.1 本工程设计批复文件；2.2 本工程的施工图纸及相关的技术资料；2.3 市 人民政府有关建筑工程管理、市政管理、环境保护等法规及规定。2.4ISO90 质量管理体系、IS0140 环境管理体系、OSHMS180 职业健康安全管理体系标准，我公司质量、环境及职业健康安全管理手册、程序文件及其支持性文件。2.5 国家颁布的有关现行建筑安装工程施工验收的法律规范、规程和标准：建筑给水排水设计法律规范（GB515-23 室外给水设计法律规范（GB513-26 ）《建筑给水排水及采暖工程施工质量验收法律规范 GB542-22 〉《建筑给水薄壁不锈钢管道安装图集》3三薄壁不锈钢管道施工工艺一、材料要求：——主体及地库给水管道采纳 316L 不锈钢管道，DN1 以下（含 1）连 接方式为卡环压式连接。工程直径 DN 大于 125 （含 125）的薄壁不锈钢管材采纳沟槽式连接。不锈钢给水管及管件规格品种应符合设计要求，应具有国家认可的产品检测机构的差评检验报告和出厂质量证明书，还应有卫生部门的认可 文件。薄壁不锈钢管的管壁、折叠、分层、及氧化皮等现象。二、主要机具：2.1 机具：电动油泵、手动液压钳、滚槽机、台钻、电锤、砂轮机、切割机等。2.2 工具：/、手动切管器、手动液压钳、高压管、钳、钳座等。2.3 其它：水平尺、线坠、钢卷尺、小线、六角量规等。三、作业条件：3.1 地下室给水管道的铺设必须在地库墙面抹灰及刮白完成后进行施工。3.2 主体给水管道安装必须在地库墙面抹灰及贴砖完成后进行施工，且地面土建作业完成。3.3 主体标准层内生给水管道安装，在墙面抹灰完成后进行施工。四、施工顺序及操作 工艺 4.1 薄壁不锈钢管施工顺序：管道及配件安装支架安装管道预制安装准备管道试压管道冲洗管道保温验 收环压连接 4.2 安装前准备4.2.1 根据设计图纸及技术交底、检查，核对预留孔...
