35KV变压器安装方案

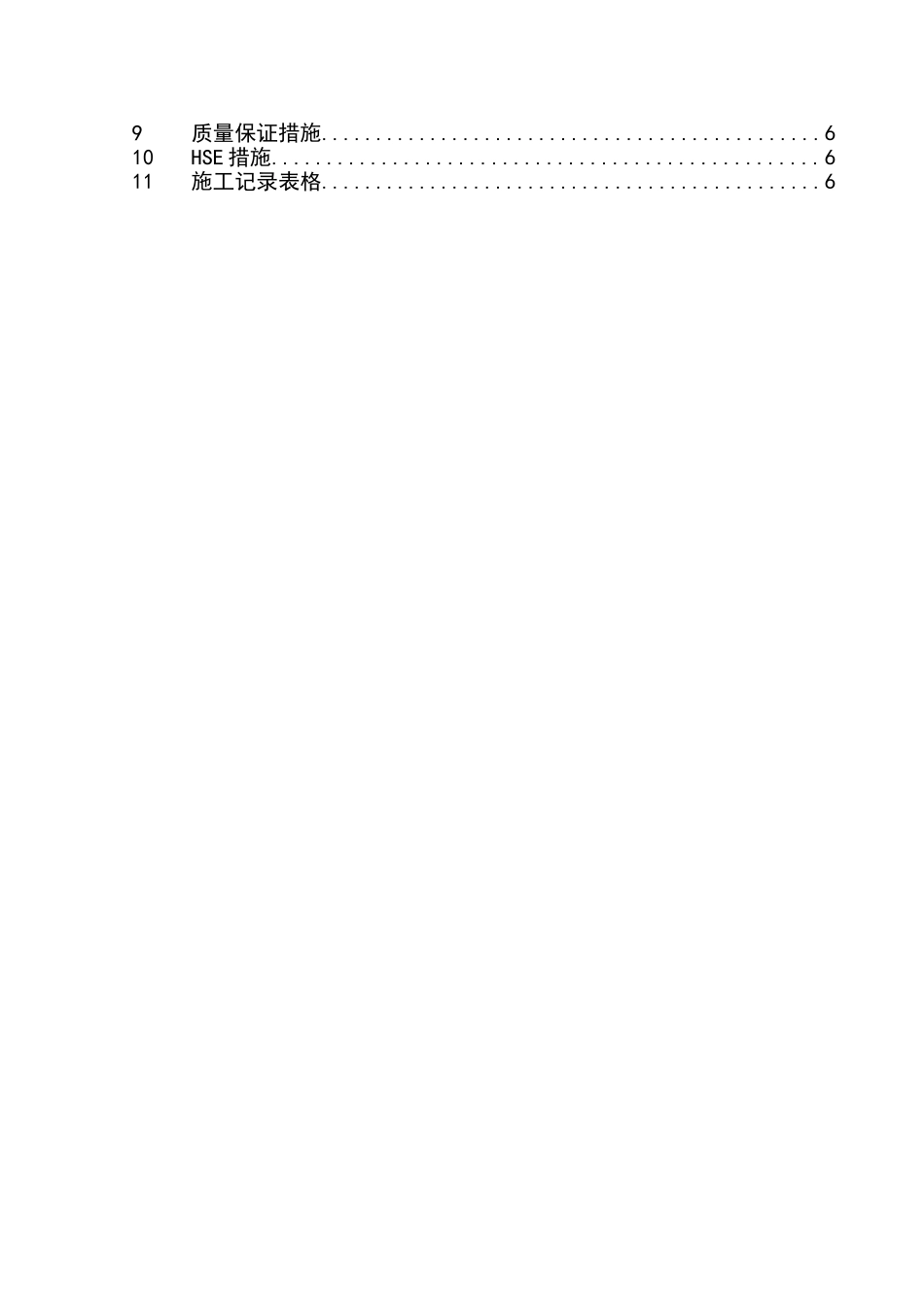

35KV 变压器安装施工方案（REV 1）编制：校审：批准：工程项目经理部20xx 年 xx 月 xx 日目 录1适用范围..................................................12编制依据..................................................13工程概况..................................................14施工工序..................................................15总体施工要求..............................................16具体安装程序和注意事项....................................27主要措施用料..............................................58主要施工机具..............................................59质量保证措施..............................................610HSE 措施..................................................611施工记录表格..............................................61适用范围本施工方案适用于中国南京 BASF-YPC 一体化石油化工基地基础化学联合装置 60 万吨/年乙烯装置 35KV 变压器安装工程，调试内容和数据要求由生产厂家现场确定，此处不再叙述。2编制依据1）S&W 设计的中国南京 BASF-YPC 一体化石油化工基地基础化学联合装置 60万吨/年乙烯装置施工图；2）S&W/ABB 提供的 35KV 变压器随机资料；3）扬巴乙烯装置施工检试验计划：变压器安装；4）《建筑电气工程施工质量验收法律规范》GB50303-2025；5）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》GBJ148-90；6）《石油化工施工安全技术规程》SH3505-1999。3工程概况根据 BASF-YPC 一体化石油化工基地基础化学联合装置 60 万吨/年乙烯装置的总体施工计划，D201 变电所达受送电条件。根据此施工进度要求 ，35KV 变压器（20MVA 两台、13000KVA 一台）在 2025 年 8 月底开始安装，三台变压器全部是分体运输，现场组装、注油，所以在施工前要仔细阅读变压器安装手册，特别注意组装、注油过程中的注意事项，保证变压器合格完成安装。4施工工序5总体施工要求1）详细批阅施工图纸、随机资料，注意随机资料中部分施工工艺的具体要求尤其是和国内法律规范或施工习惯不同的地方，应特别标注，如需变更必须通过S&W、YPEC 的同意。2）随机资料中对局部安装方式提供了详尽的安装图，施工过程中仔细批阅，尤其对标准图中明确的注意事项和具体要求提起注意。3）对施工过程中的检查、安装、试验数据仔细记...
