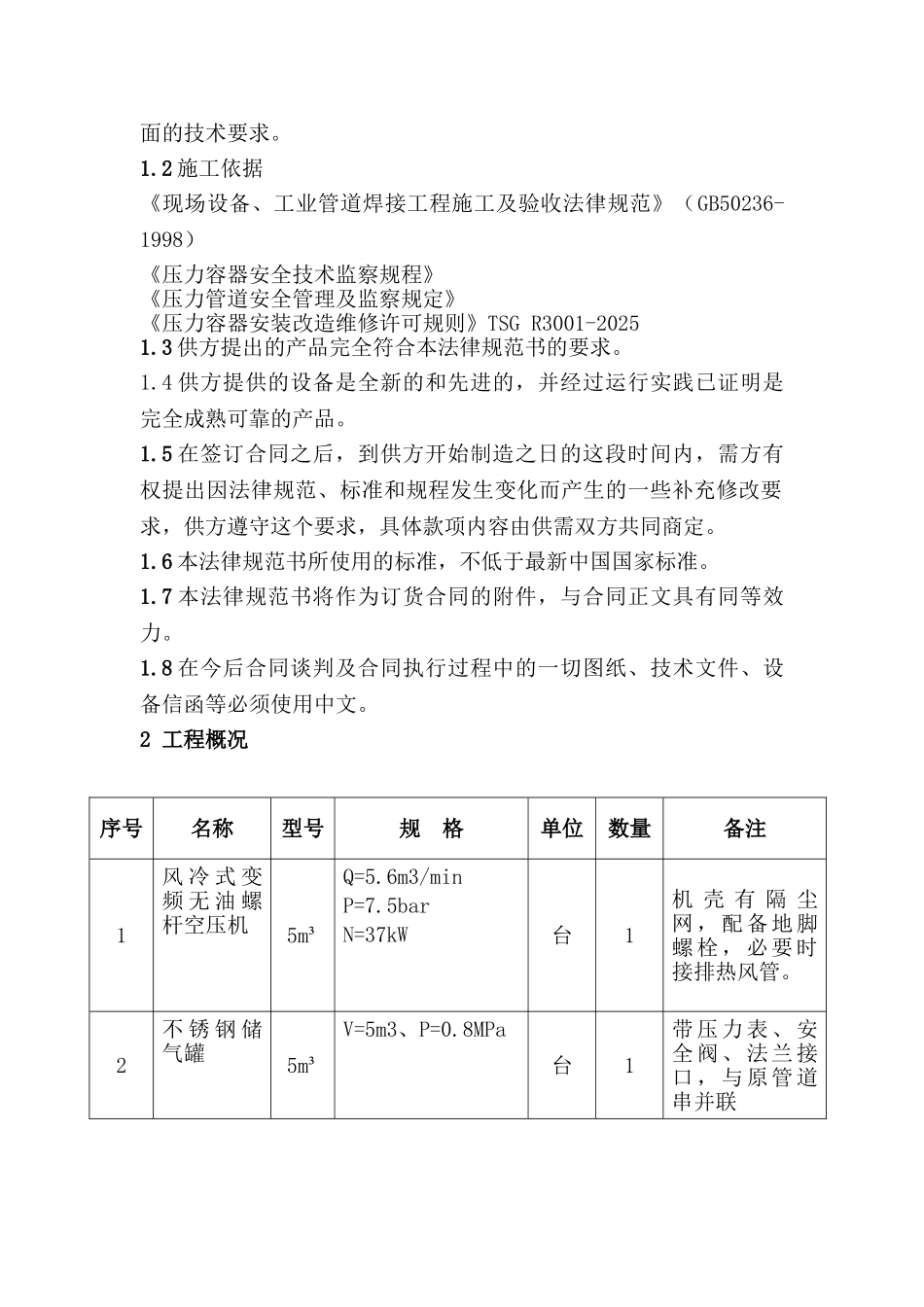

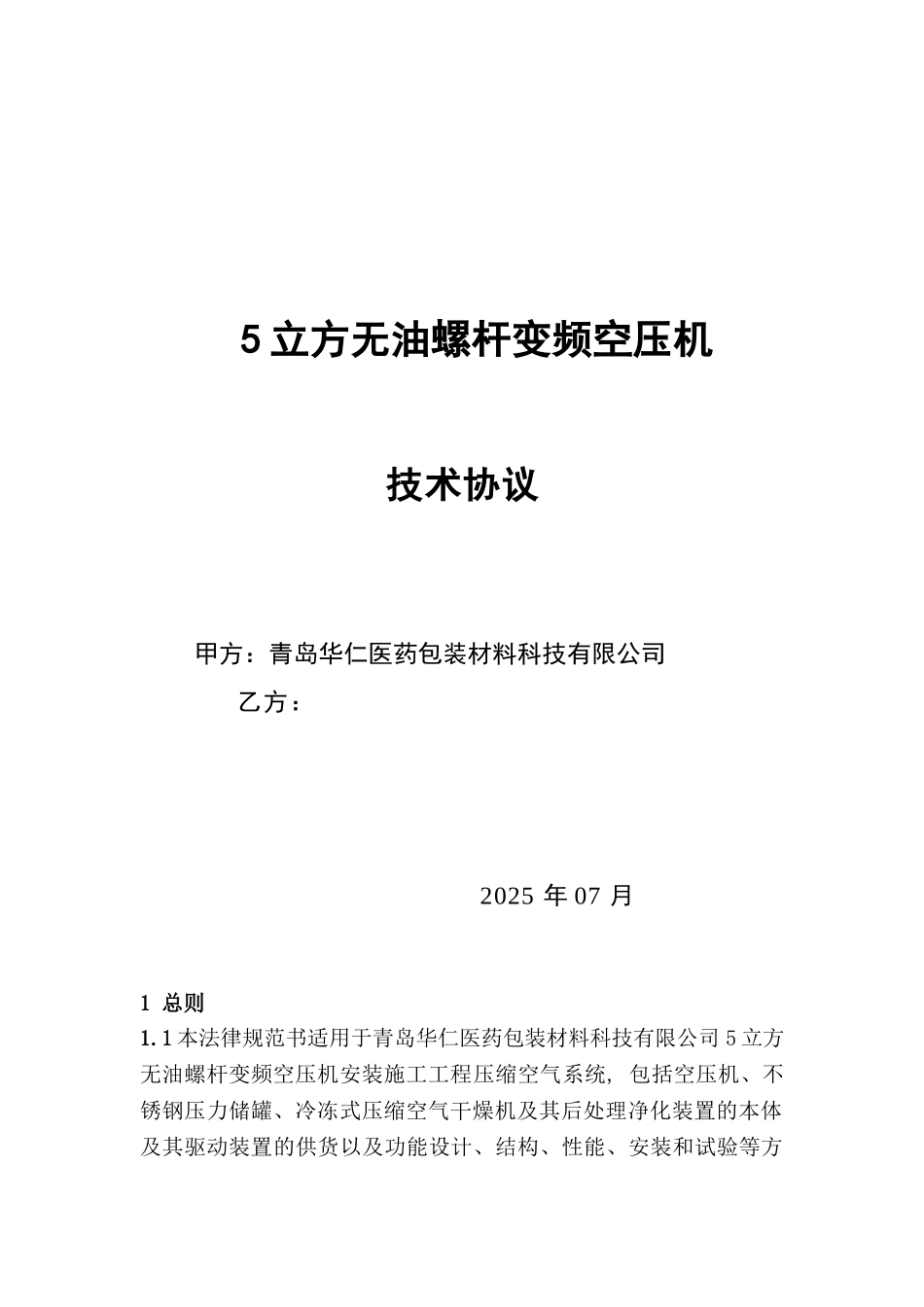

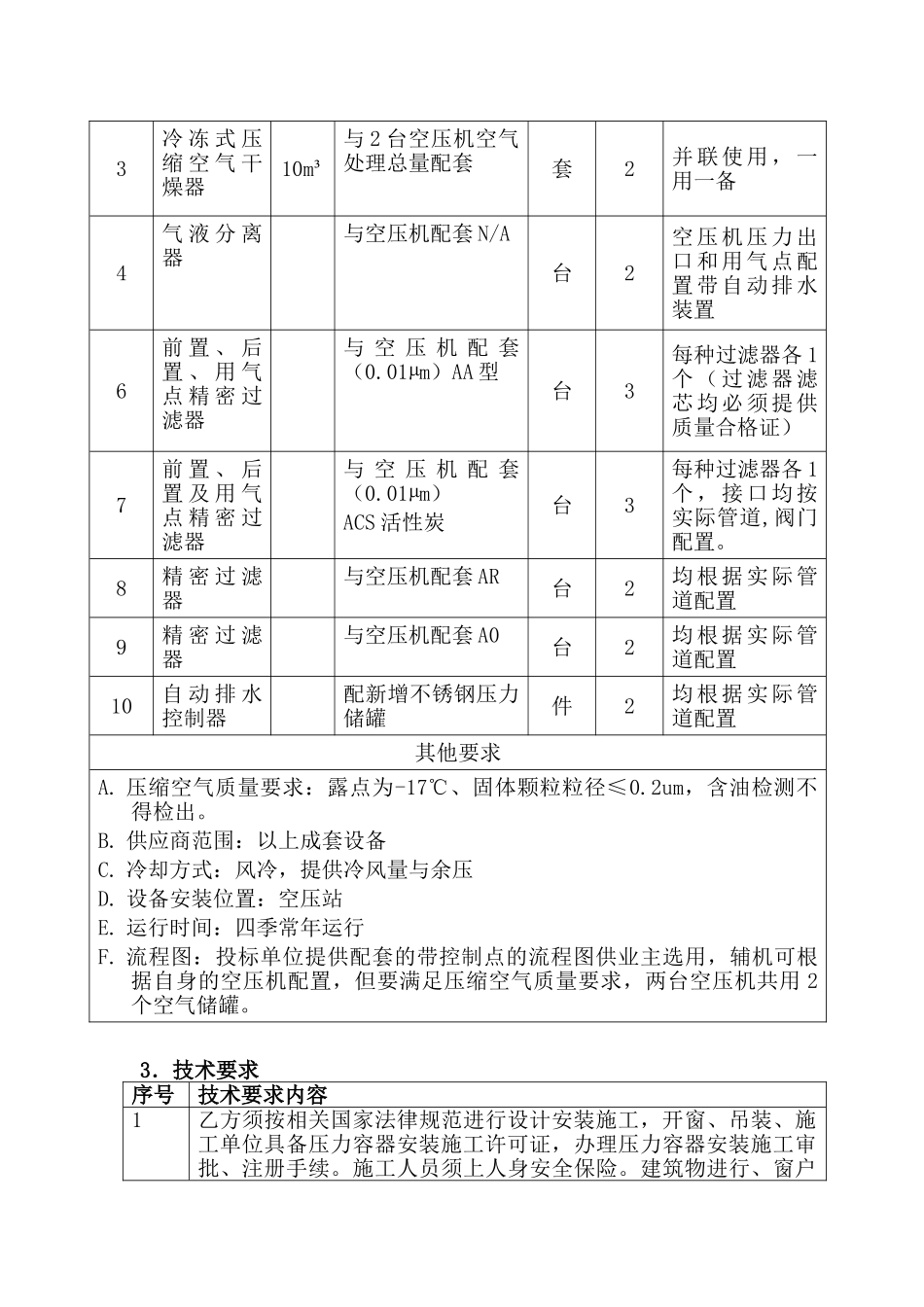

5 立方无油螺杆变频空压机技术协议 甲方：青岛华仁医药包装材料科技有限公司 乙方： 2025 年 07 月1 总则1.1 本法律规范书适用于青岛华仁医药包装材料科技有限公司 5 立方无油螺杆变频空压机安装施工工程压缩空气系统, 包括空压机、不锈钢压力储罐、冷冻式压缩空气干燥机及其后处理净化装置的本体及其驱动装置的供货以及功能设计、结构、性能、安装和试验等方面的技术要求。1.2 施工依据《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236-1998）《压力容器安全技术监察规程》《压力管道安全管理及监察规定》《压力容器安装改造维修许可规则》TSG R3001-20251.3 供方提出的产品完全符合本法律规范书的要求。1.4 供方提供的设备是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。1.5 在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因法律规范、标准和规程发生变化而产生的一些补充修改要求，供方遵守这个要求，具体款项内容由供需双方共同商定。1.6 本法律规范书所使用的标准，不低于最新中国国家标准。1.7 本法律规范书将作为订货合同的附件，与合同正文具有同等效力。1.8 在今后合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文。2 工程概况序号名称型号规 格单位数量备注1风 冷 式 变频 无 油 螺杆空压机5m³Q=5.6m3/minP=7.5barN=37kW台1机 壳 有 隔 尘网，配备地脚螺栓，必要时接排热风管。2不 锈 钢 储气罐5m³V=5m3、P=0.8MPa台1带压力表、安全阀、法兰接口，与原管道串并联3冷 冻 式 压缩 空 气 干燥器10m³与 2 台空压机空气处理总量配套套2并联使用，一用一备4气 液 分 离器与空压机配套 N/A台2空压机压力出口和用气点配置带自动排水装置6前 置 、 后置 、 用 气点 精 密 过滤器与 空 压 机 配 套（0.01µm）AA 型台3每种过滤器各 1个（过滤器滤芯均必须提供质量合格证）7前 置 、 后置 及 用 气点 精 密 过滤器与 空 压 机 配 套（0.01µm）ACS 活性炭台3每种过滤器各 1个，接口均按实际管道,阀门配置。8精 密 过 滤器与空压机配套 AR台2均根据实际管道配置9精 密 过 滤器与空压机配套 A0台2均根据实际管道配置10自 动 排 水控制器配新增不锈钢压力储罐件2均根据实际管道配置其他要求A. 压缩空气质量要求：露点为-17℃、固体颗粒粒径≤0.2um，含油检测不得检出。B. 供应商范...
