BIM族异径三通建族步骤

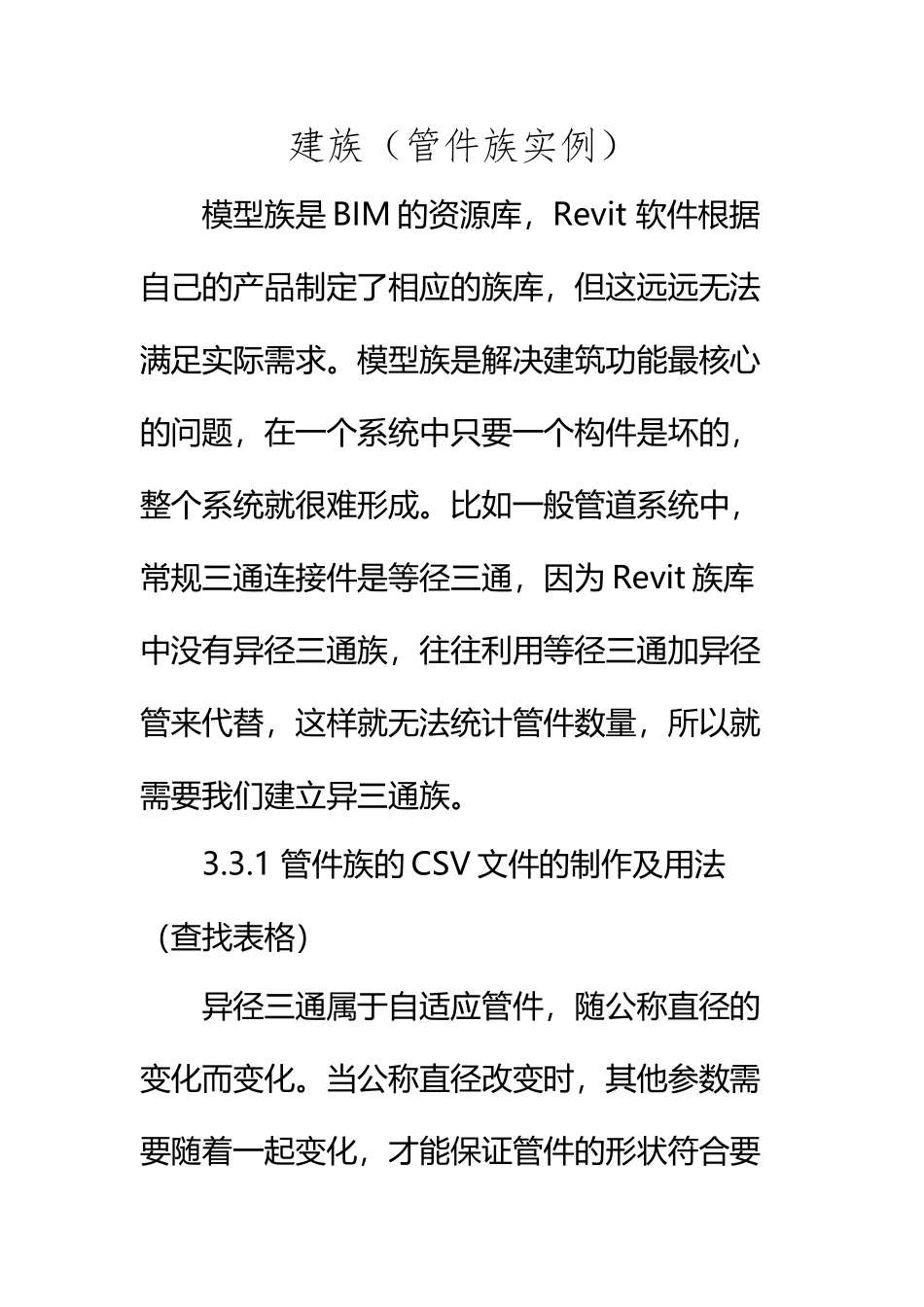

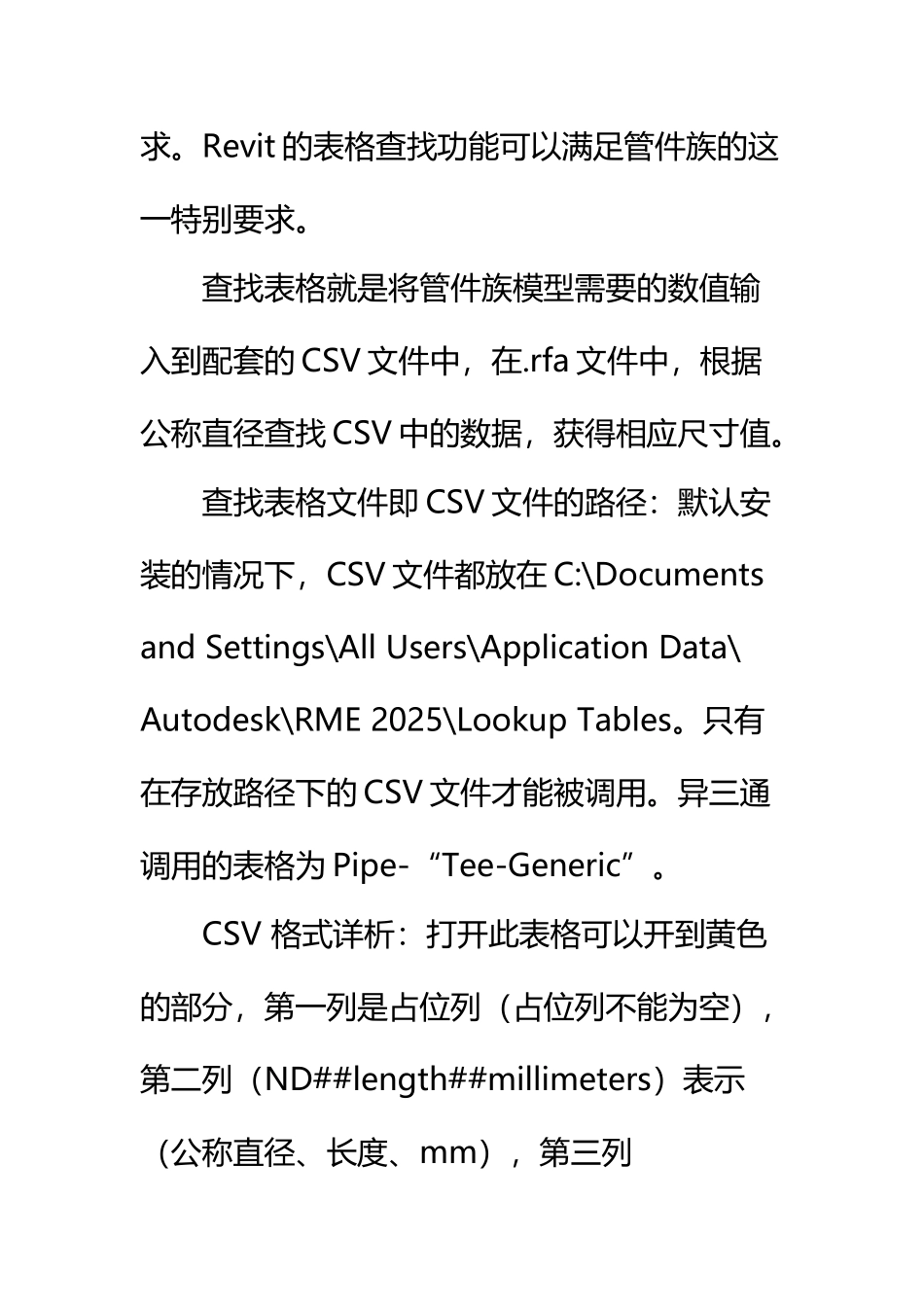

BIM 族异径三通建族步骤(8页)Good is good, but better carries it.精益求精，善益求善。建族（管件族实例）模型族是 BIM 的资源库，Revit 软件根据自己的产品制定了相应的族库，但这远远无法满足实际需求。模型族是解决建筑功能最核心的问题，在一个系统中只要一个构件是坏的，整个系统就很难形成。比如一般管道系统中，常规三通连接件是等径三通，因为 Revit 族库中没有异径三通族，往往利用等径三通加异径管来代替，这样就无法统计管件数量，所以就需要我们建立异三通族。3.3.1 管件族的 CSV 文件的制作及用法（查找表格）异径三通属于自适应管件，随公称直径的变化而变化。当公称直径改变时，其他参数需要随着一起变化，才能保证管件的形状符合要求。Revit 的表格查找功能可以满足管件族的这一特别要求。查找表格就是将管件族模型需要的数值输入到配套的 CSV 文件中，在.rfa 文件中，根据公称直径查找 CSV 中的数据，获得相应尺寸值。查找表格文件即 CSV 文件的路径：默认安装的情况下，CSV 文件都放在 C:\Documents and Settings\All Users\Application Data\Autodesk\RME 2025\Lookup Tables。只有在存放路径下的 CSV 文件才能被调用。异三通调用的表格为 Pipe-“Tee-Generic”。CSV 格式详析：打开此表格可以开到黄色的部分，第一列是占位列（占位列不能为空），第二列（ND##length##millimeters）表示（公称直径、长度、mm），第三列（FOD##length##millimeters）表示（外径、长度、mm），第四列（CtE##length##millimeters）表示（中心到端点的距离、长度、mm）。图 3.2(a) Tee-Generic 表格此类参数可根据实际情况进行更改。比如DN80 管道、 公称直径 80、外径 89、中心到端点距离 86。CSV 表格读取：在 RME 中可以通过特定的公式来读取 CSV 文件中的数据，格式如下：size-lookup(查找表格名，查找值，查找失败默认值，查找依据 1，。。。。n) ，2025 版Revit 为 text-file-lookup(查找表格名，查找值，查找失败默认值，查找依据 1，。。。。n)。查找表格名为管件族内嵌参数，其值即为该管件族需要调用的 CSV 文件名称。通常一个管件族对应一个 CSV 文件，方便管理。例：支管外径=size lookup(查找表格名, "FOD", 支管公称直径 + 3.2 mm, 支管公称直径)。3.3.2 异径三通族的创建① 新建族-公制常规模型，打开 “模型线”，画模型线作为三通主管路径。并将模型线锁...
