CAD分幅打印技巧

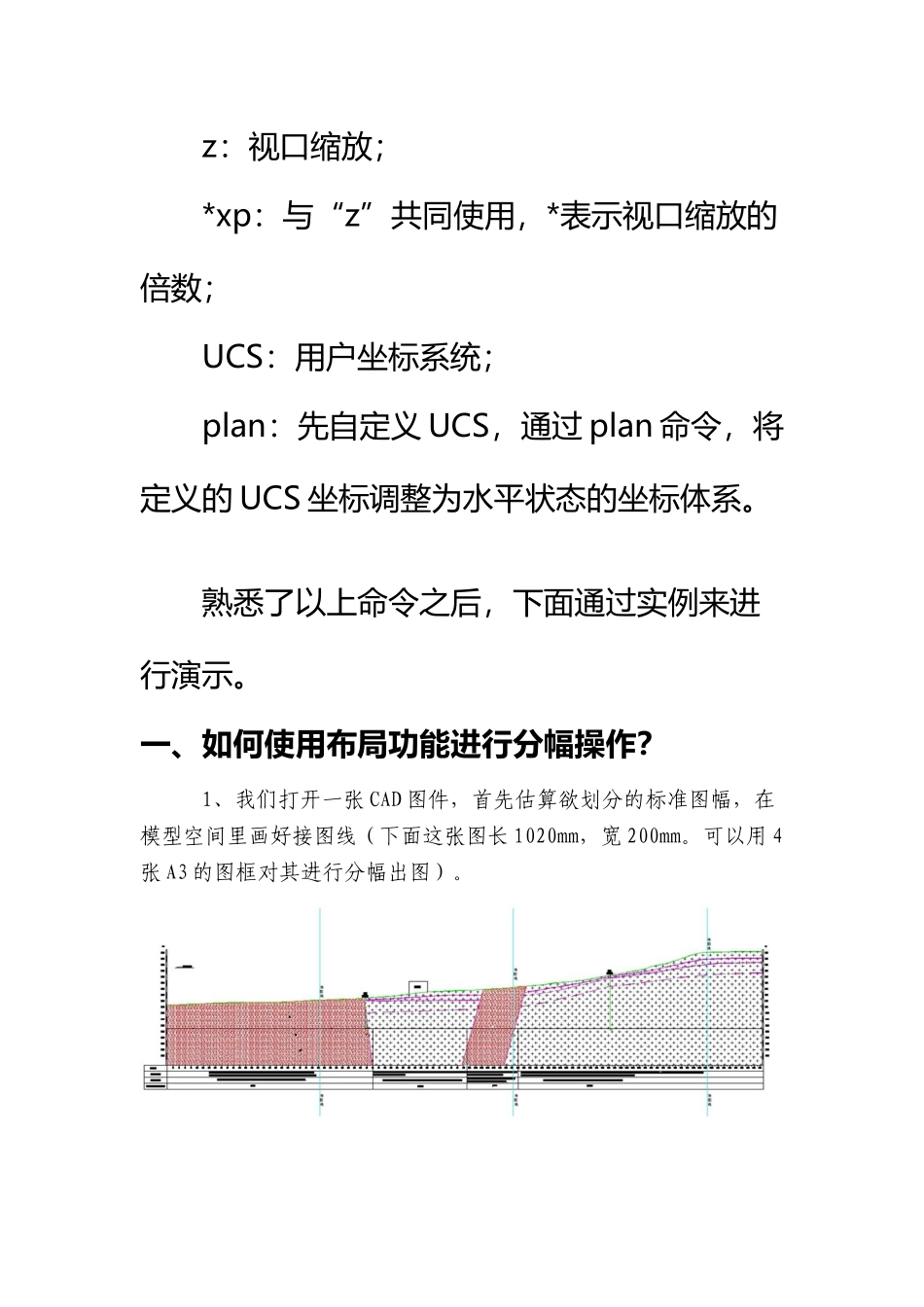

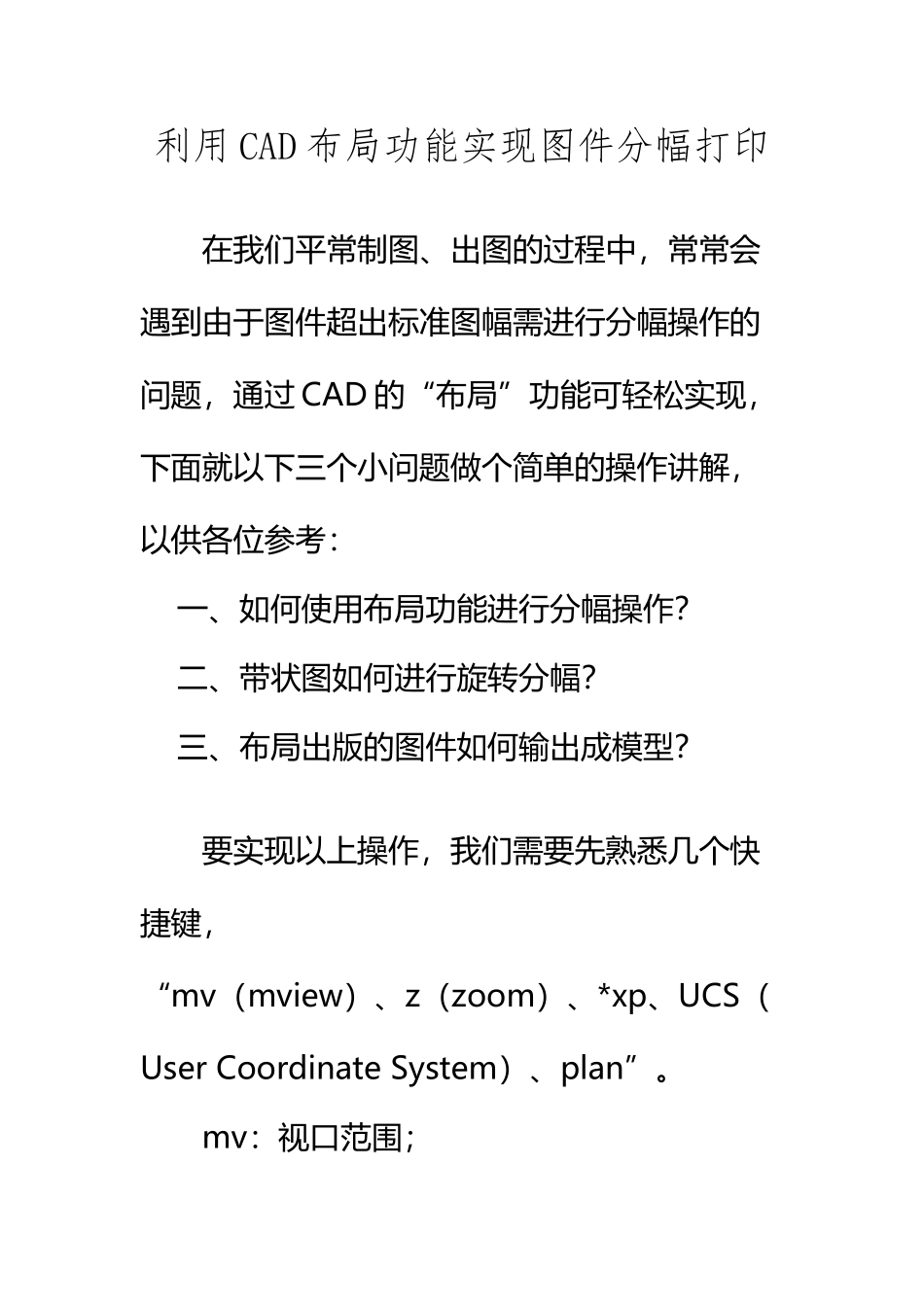

CAD 分幅打印技巧(10 页)Good is good, but better carries it.精益求精，善益求善。利用 CAD 布局功能实现图件分幅打印在我们平常制图、出图的过程中，常常会遇到由于图件超出标准图幅需进行分幅操作的问题，通过 CAD 的“布局”功能可轻松实现，下面就以下三个小问题做个简单的操作讲解，以供各位参考：一、如何使用布局功能进行分幅操作？二、带状图如何进行旋转分幅？三、布局出版的图件如何输出成模型？要实现以上操作，我们需要先熟悉几个快捷键，“mv（mview）、z（zoom）、*xp、UCS（User Coordinate System）、plan”。mv：视口范围；z：视口缩放；*xp：与“z”共同使用，*表示视口缩放的倍数；UCS：用户坐标系统；plan：先自定义 UCS，通过 plan 命令，将定义的 UCS 坐标调整为水平状态的坐标体系。熟悉了以上命令之后，下面通过实例来进行演示。一、如何使用布局功能进行分幅操作？1、我们打开一张 CAD 图件，首先估算欲划分的标准图幅，在模型空间里画好接图线（下面这张图长 1020mm，宽 200mm。可以用 4张 A3 的图框对其进行分幅出图）。2、在左下方布局选项卡中右键单击“布局一”，选择“页面设置管理器”，弹出的对话框为常见的打印设置，设置好打印比例和其他选项，点击“确定”，退出。3、左键单击“布局一”，出现以下画面：4、删除默认的视口，然后将标准图框粘贴进来；输入“mv”，建立视口（图件显示范围）。 5、选择视口范围（图件显示范围），新建“布局范围”图层，将视口边框移至该图层。 6、将右下角的“图纸或模型空间”点击切换为“模型”（左键双击视口内范围亦可）；这时视口的边框变粗，呈可操作状态，输入“z”，“*xp”（按 1:1 显示则输入“1xp”）。这时，图件显示为原模型图件比例。7、在视口中利用“pan”命令将视口内图纸移至（或中轮移动）合适的位置，左键双击视口外部空白区域（或点击右下角“图纸或模型空间”按钮为“模型”状态），退出视口编辑状态。8、复制第一个布局，用同样方法进行第二个布局的操作；在操作至最后一幅时，我们可以将制作好的图例和图签复制到相应位置（或直接编辑），其它操作步骤不变。9、将“边框范围”图层关闭，或设置为不打印。二、带状图如何进行旋转分幅？ 1、在带状图上做好分幅图的图框，并让图框处于同一图层（暂命为“布局范围”）。 2、右键点击“布局 1”选项卡，选择“页面设置管理器”，弹出的对话框为常见的打印设置，设置好...
