Calibre使用简介B专题培训课件

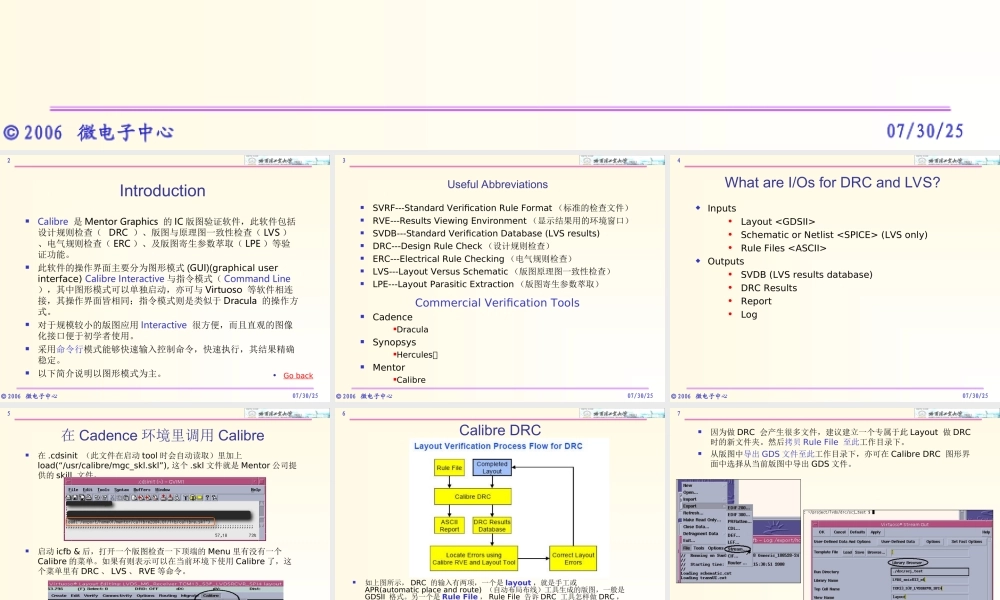

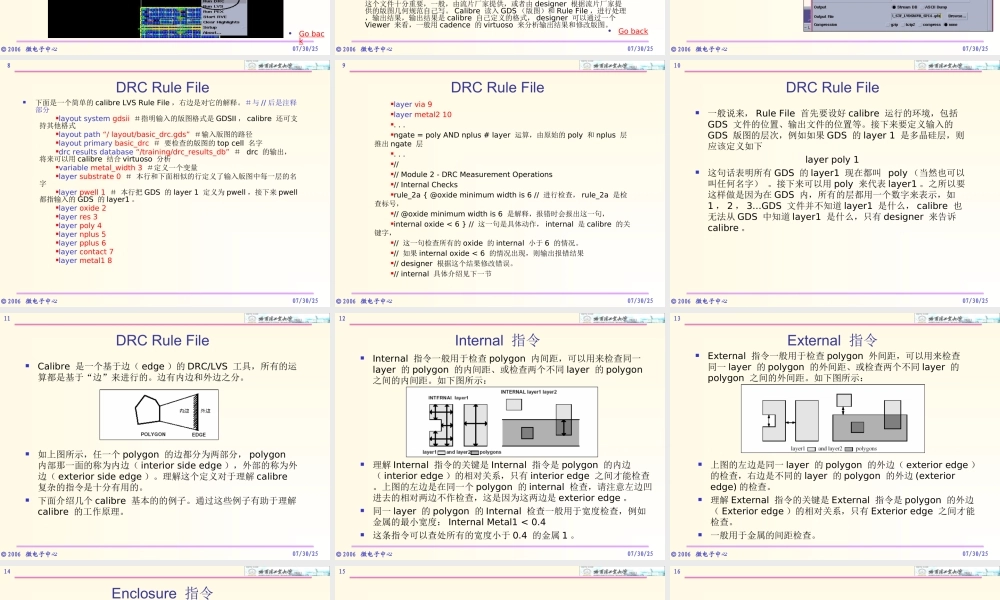

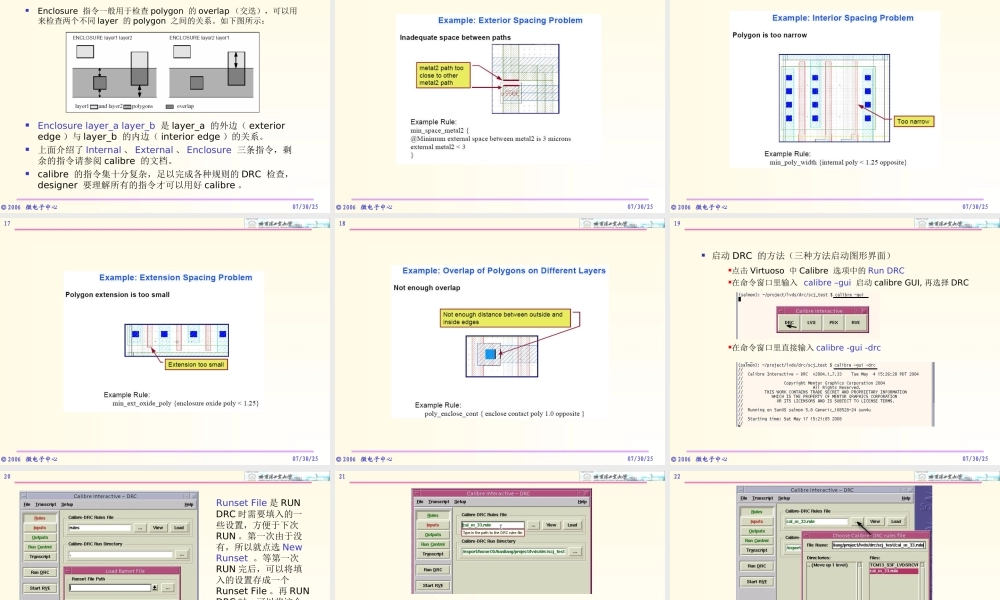

07/30/251© 2006 微电子中心IntroductionCalibre DRCCalibre LVS07/30/252© 2006 微电子中心IntroductionCalibre 是 Mentor Graphics 的 IC 版图验证软件，此软件包括设计规则检查（ DRC ）、版图与原理图一致性检查（ LVS ）、电气规则检查（ ERC ）、及版图寄生参数萃取（ LPE ）等验证功能。此软件的操作界面主要分为图形模式 (GUI)(graphical user interface) Calibre Interactive 与指令模式（ Command Line），其中图形模式可以单独启动，亦可与 Virtuoso 等软件相连接，其操作界面皆相同；指令模式则是类似于 Dracula 的操作方式。对于规模较小的版图应用 Interactive 很方便，而且直观的图像化接口便于初学者使用。采用命令行模式能够快速输入控制命令，快速执行，其结果精确稳定。以下简介说明以图形模式为主。Go back07/30/253© 2006 微电子中心Useful AbbreviationsSVRF---Standard Verification Rule Format （标准的检查文件）RVE---Results Viewing Environment （显示结果用的环境窗口）SVDB---Standard Verification Database (LVS results)DRC---Design Rule Check （设计规则检查）ERC---Electrical Rule Checking （电气规则检查）LVS---Layout Versus Schematic （版图原理图一致性检查）LPE---Layout Parasitic Extraction （版图寄生参数萃取）Commercial Verification ToolsCadenceDraculaSynopsysHercules􀂇 MentorCalibre07/30/254© 2006 微电子中心What are I/Os for DRC and LVS? Inputs Layout  Schematic or Netlist (LVS only) Rule Files  Outputs SVDB (LVS results database) DRC Results Report Log07/30/255© 2006 微电子中心在 Cadence 环境里调用 Calibre在 .cdsinit （此文件在启动 tool 时会自动读取）里加上 load(“/usr/calibre/mgc_skl.skl”), 这个 .skl 文件就是 Mentor 公司提供的 skill 文件。启动 icfb & 后，打开一个版图检查一下顶端的 Menu 里有没有一个Calibre 的菜单。如果有则表示可以在当前环境下使用 Calibre 了，这个菜单里有 DRC 、 LVS 、 RVE 等命令。Go back07/30/256© 2006 微电子中心Calibre DRC如上图所示， DRC 的输入有两项，一个是...
