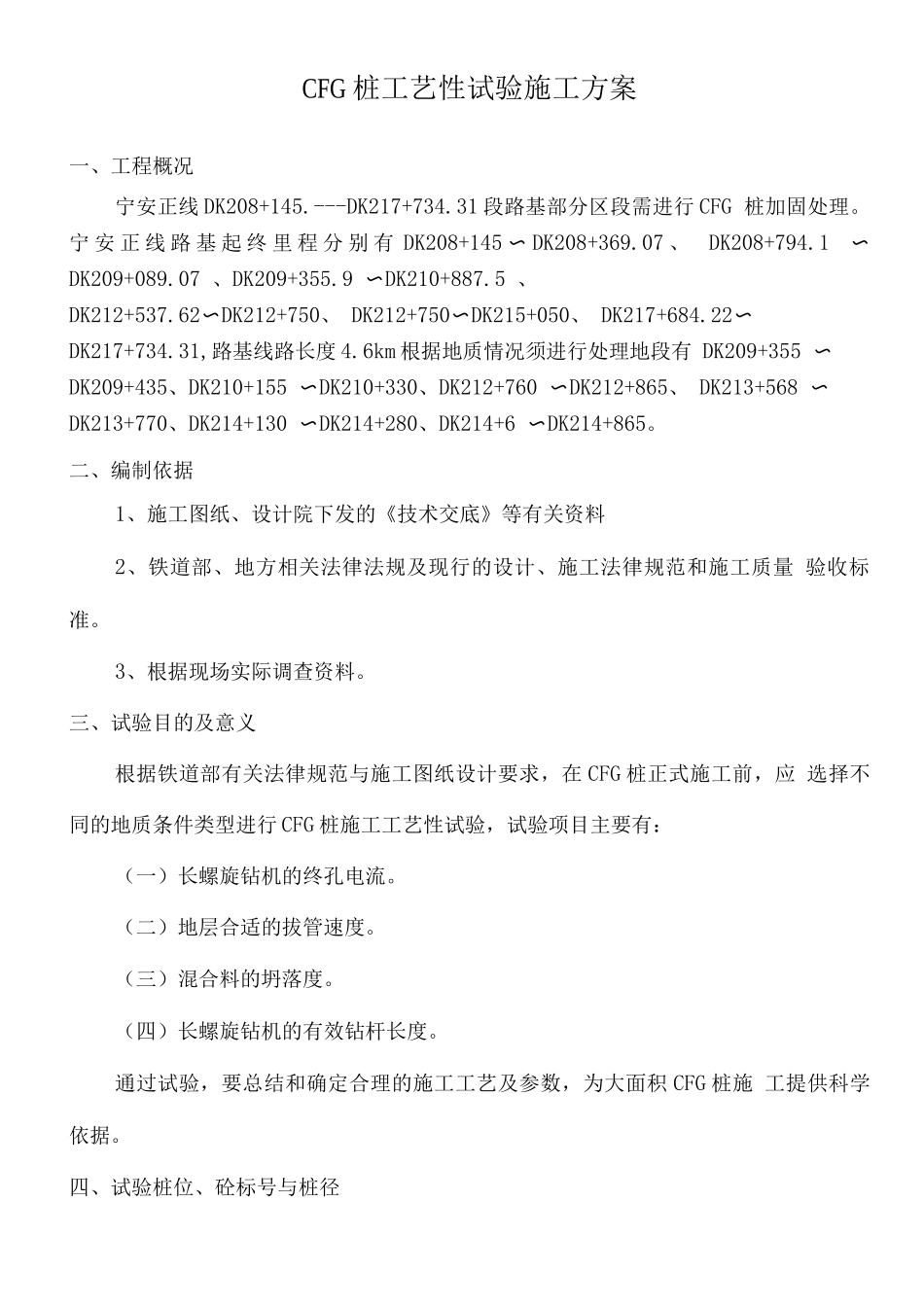

CFG桩工艺性试验施工方案

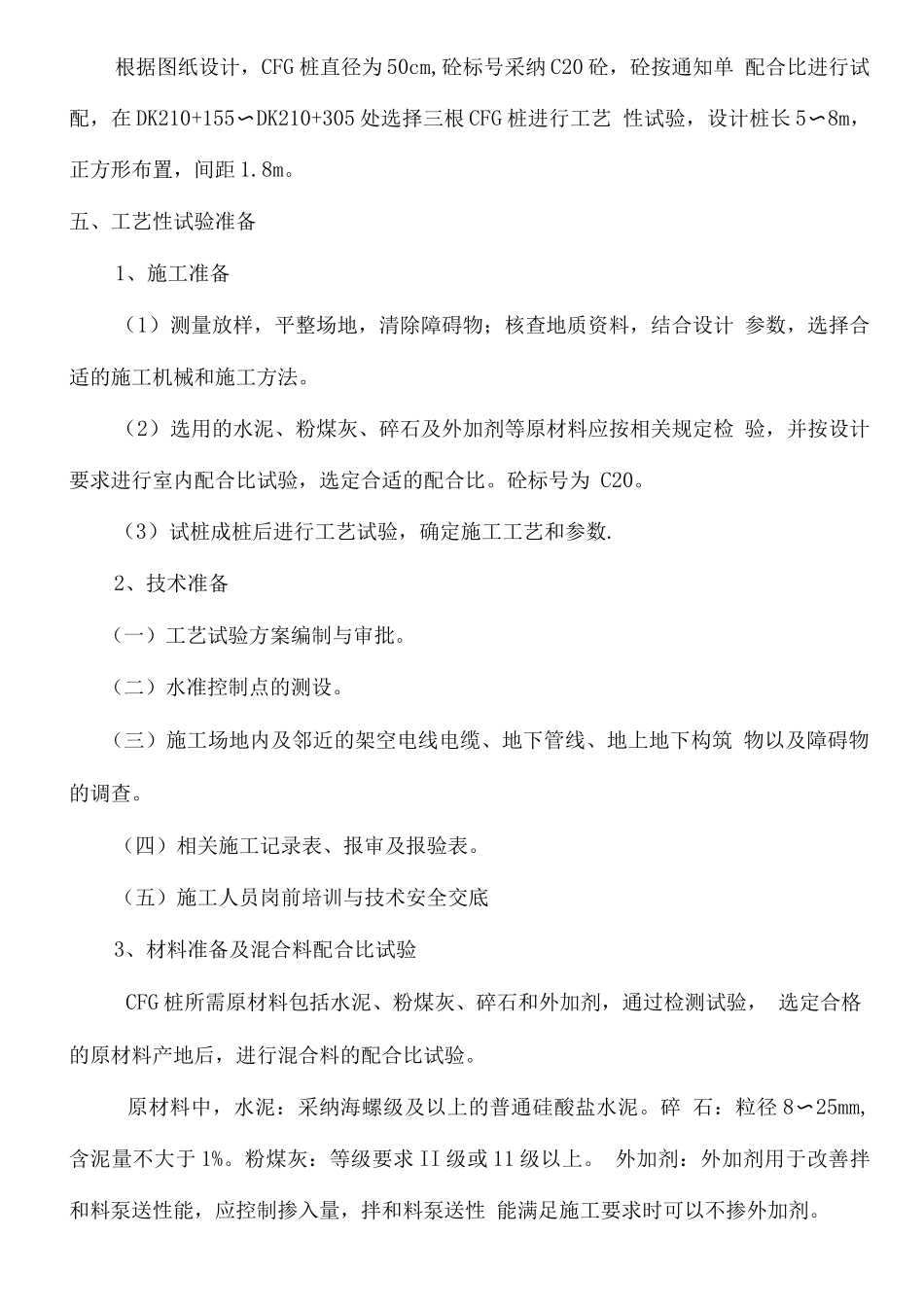

CFG 桩工艺性试验施工方案一、工程概况宁安正线 DK208+145.---DK217+734.31 段路基部分区段需进行 CFG 桩加固处理。宁 安 正 线 路 基 起 终 里 程 分 别 有 DK208+145 〜 DK208+369.07 、 DK208+794.1 〜DK209+089.07 、DK209+355.9 〜DK210+887.5 、DK212+537.62〜DK212+750、 DK212+750〜DK215+050、 DK217+684.22 〜DK217+734.31,路基线路长度 4.6km 根据地质情况须进行处理地段有 DK209+355 〜DK209+435、DK210+155 〜DK210+330、DK212+760 〜DK212+865、 DK213+568 〜DK213+770、DK214+130 〜DK214+280、DK214+6 〜DK214+865。二、编制依据1、施工图纸、设计院下发的《技术交底》等有关资料2、铁道部、地方相关法律法规及现行的设计、施工法律规范和施工质量 验收标准。3、根据现场实际调查资料。三、试验目的及意义根据铁道部有关法律规范与施工图纸设计要求，在 CFG 桩正式施工前，应 选择不同的地质条件类型进行 CFG 桩施工工艺性试验，试验项目主要有：（一）长螺旋钻机的终孔电流。（二）地层合适的拔管速度。（三）混合料的坍落度。（四）长螺旋钻机的有效钻杆长度。通过试验，要总结和确定合理的施工工艺及参数，为大面积 CFG 桩施 工提供科学依据。四、试验桩位、砼标号与桩径根据图纸设计，CFG 桩直径为 50cm,砼标号采纳 C20 砼，砼按通知单 配合比进行试配，在 DK210+155〜DK210+305 处选择三根 CFG 桩进行工艺 性试验，设计桩长 5〜8m，正方形布置，间距 1.8m。五、工艺性试验准备1、施工准备（1）测量放样，平整场地，清除障碍物；核查地质资料，结合设计 参数，选择合适的施工机械和施工方法。（2）选用的水泥、粉煤灰、碎石及外加剂等原材料应按相关规定检 验，并按设计要求进行室内配合比试验，选定合适的配合比。砼标号为 C20。（3）试桩成桩后进行工艺试验，确定施工工艺和参数.2、技术准备（一）工艺试验方案编制与审批。（二）水准控制点的测设。（三）施工场地内及邻近的架空电线电缆、地下管线、地上地下构筑 物以及障碍物的调查。（四）相关施工记录表、报审及报验表。（五）施工人员岗前培训与技术安全交底3、材料准备及混合料配合比试验CFG 桩所需原材料包括水泥、粉煤灰、碎石和外加剂，通过检测试验， 选定合格的原材料产地后，进行混合料的配合比试验。原材料中，水泥：采纳海螺级及以上的普通硅酸盐水泥。碎 石：粒径 8〜25mm,含泥量不大...
