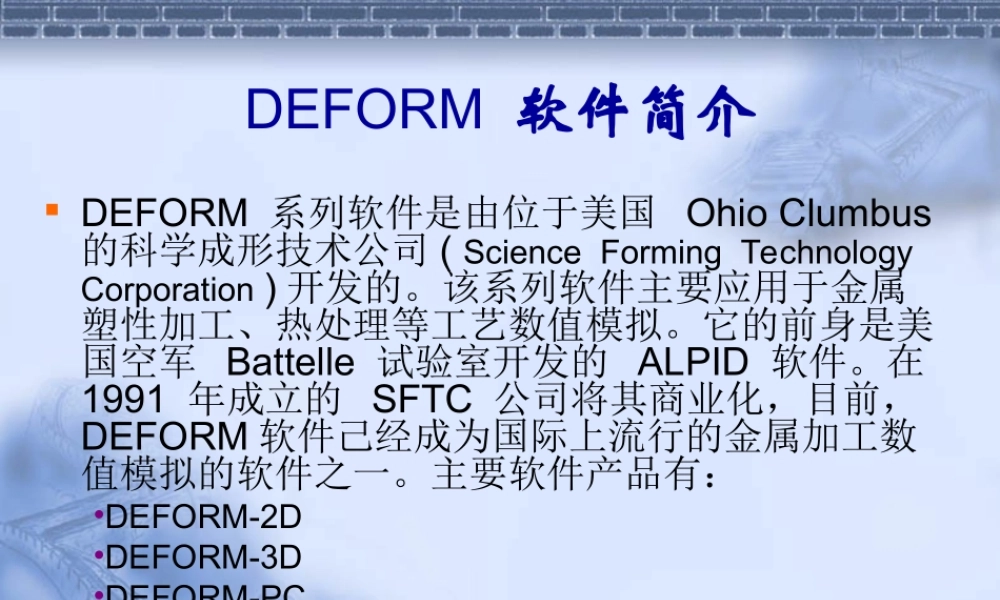

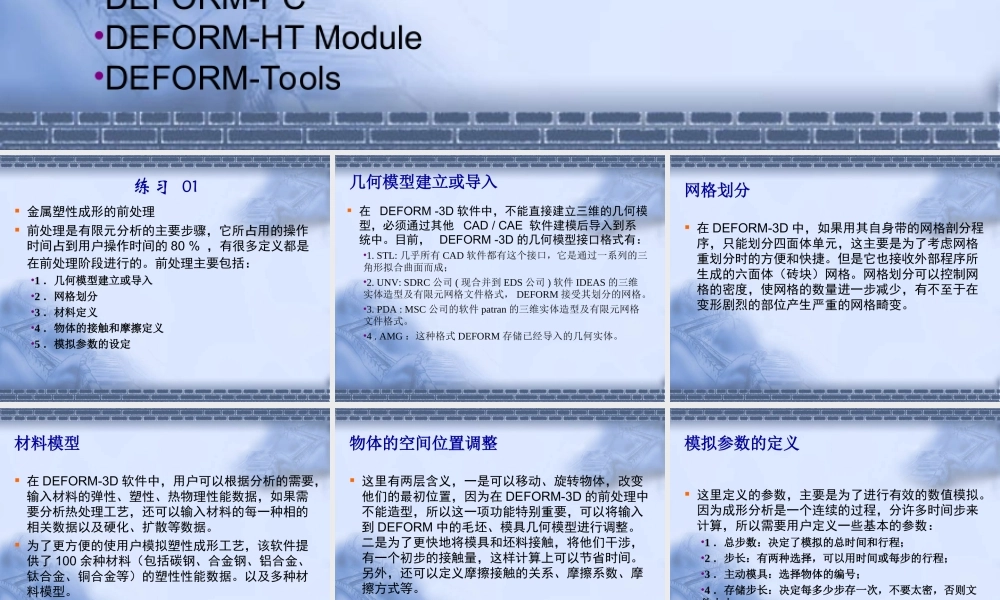

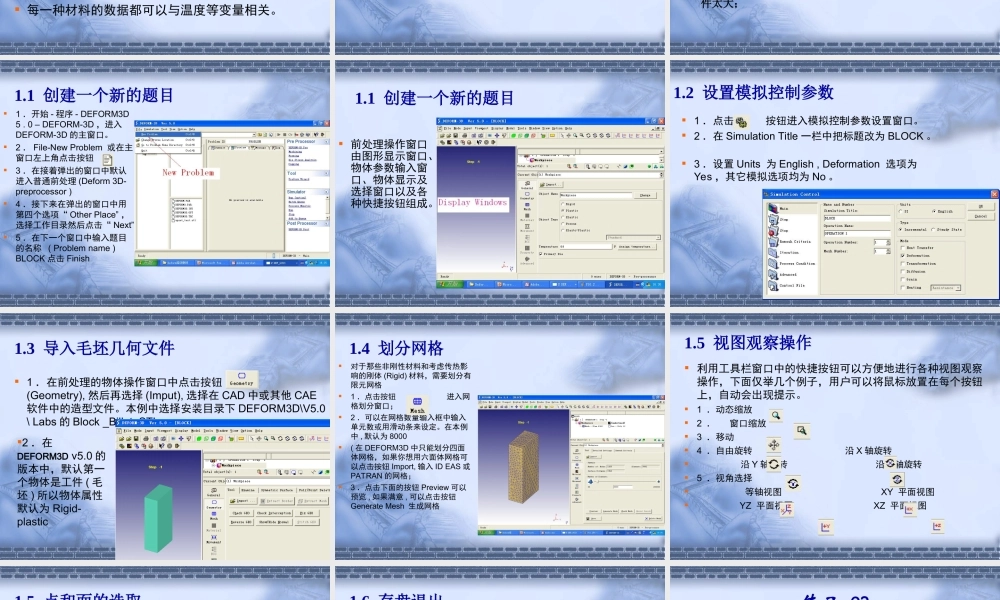

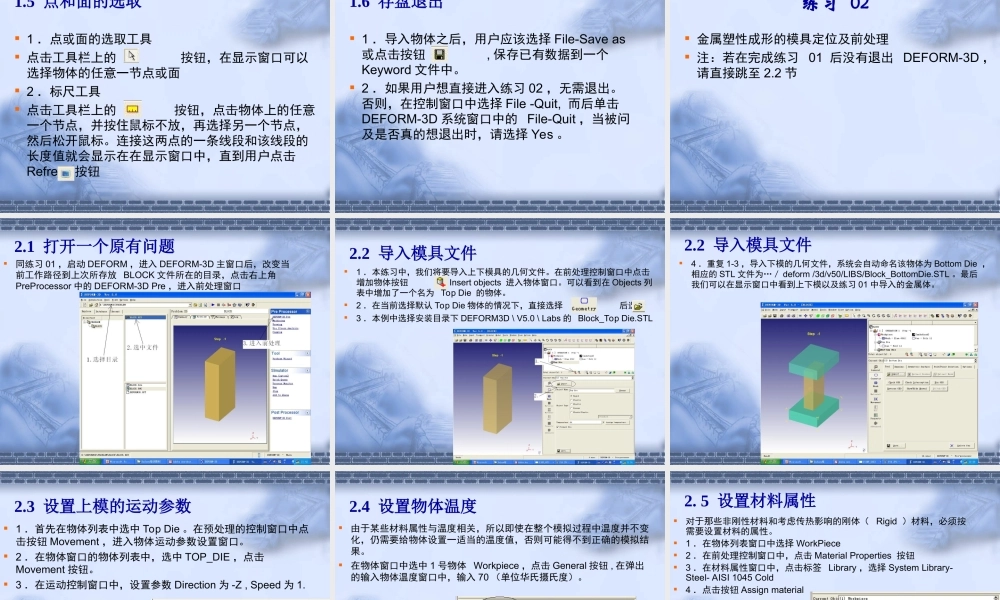

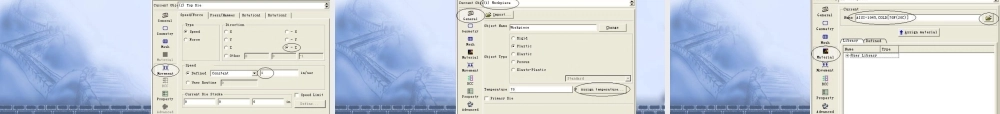

DEFORM 软件简介 DEFORM 系列软件是由位于美国 Ohio Clumbus 的科学成形技术公司 ( Science Forming Technology Corporation ) 开发的。该系列软件主要应用于金属塑性加工、热处理等工艺数值模拟。它的前身是美国空军 Battelle 试验室开发的 ALPID 软件。在 1991 年成立的 SFTC 公司将其商业化，目前， DEFORM 软件己经成为国际上流行的金属加工数值模拟的软件之一。主要软件产品有：•DEFORM-2D•DEFORM-3D •DEFORM-PC•DEFORM-HT Module •DEFORM-Tools练习 01 金属塑性成形的前处理 前处理是有限元分析的主要步骤，它所占用的操作时间占到用户操作时间的 80 % ，有很多定义都是在前处理阶段进行的。前处理主要包括： •1 ．几何模型建立或导入•2 ．网格划分•3 ．材料定义•4 ．物体的接触和摩擦定义•5 ．模拟参数的设定几何模型建立或导入 在 DEFORM -3D 软件中，不能直接建立三维的几何模型，必须通过其他 CAD / CAE 软件建模后导入到系统中。目前， DEFORM -3D 的几何模型接口格式有：•1. STL: 几乎所有 CAD 软件都有这个接口，它是通过一系列的三角形拟合曲面而成；•2. UNV: SDRC 公司 ( 现合并到 EDS 公司 ) 软件 IDEAS 的三维实体造型及有限元网格文件格式， DEFORM 接受其划分的网格。•3. PDA : MSC 公司的软件 patran 的三维实体造型及有限元网格文件格式。•4 . AMG ：这种格式 DEFORM 存储已经导入的几何实体。网格划分 在 DEFORM-3D 中，如果用其自身带的网格剖分程序，只能划分四面体单元，这主要是为了考虑网格重划分时的方便和快捷。但是它也接收外部程序所生成的六面体（砖块）网格。网格划分可以控制网格的密度，使网格的数量进一步减少，有不至于在变形剧烈的部位产生严重的网格畸变。材料模型 在 DEFORM-3D 软件中，用户可以根据分析的需要，输入材料的弹性、塑性、热物理性能数据，如果需要分析热处理工艺，还可以输入材料的每一种相的相关数据以及硬化、扩散等数据。 为了更方便的使用户模拟塑性成形工艺，该软件提供了 100 余种材料（包括碳钢、合金钢、铝合金、钛合金、铜合金等）的塑性性能数据。以及多种材料模型。 每一种材料的数据都可以与温度等变量相关。物体的空间位置调整 这里有两层含义，一是可以移动、旋转物体，改变他们的最初位置，因为在 DEFORM-3D 的前处理中不能造型，所以这一项功...
