ESD静电测试机安全操作规程

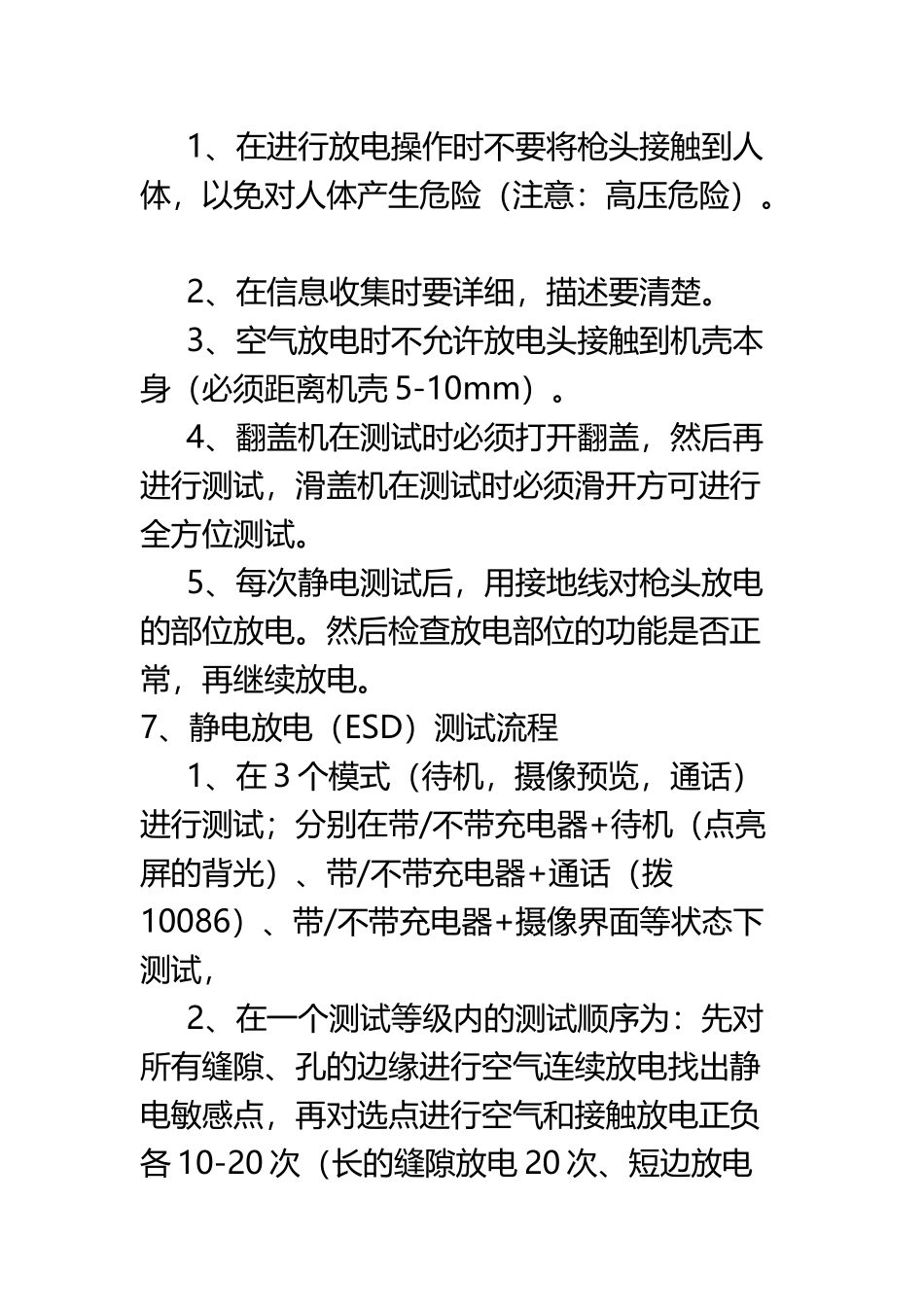

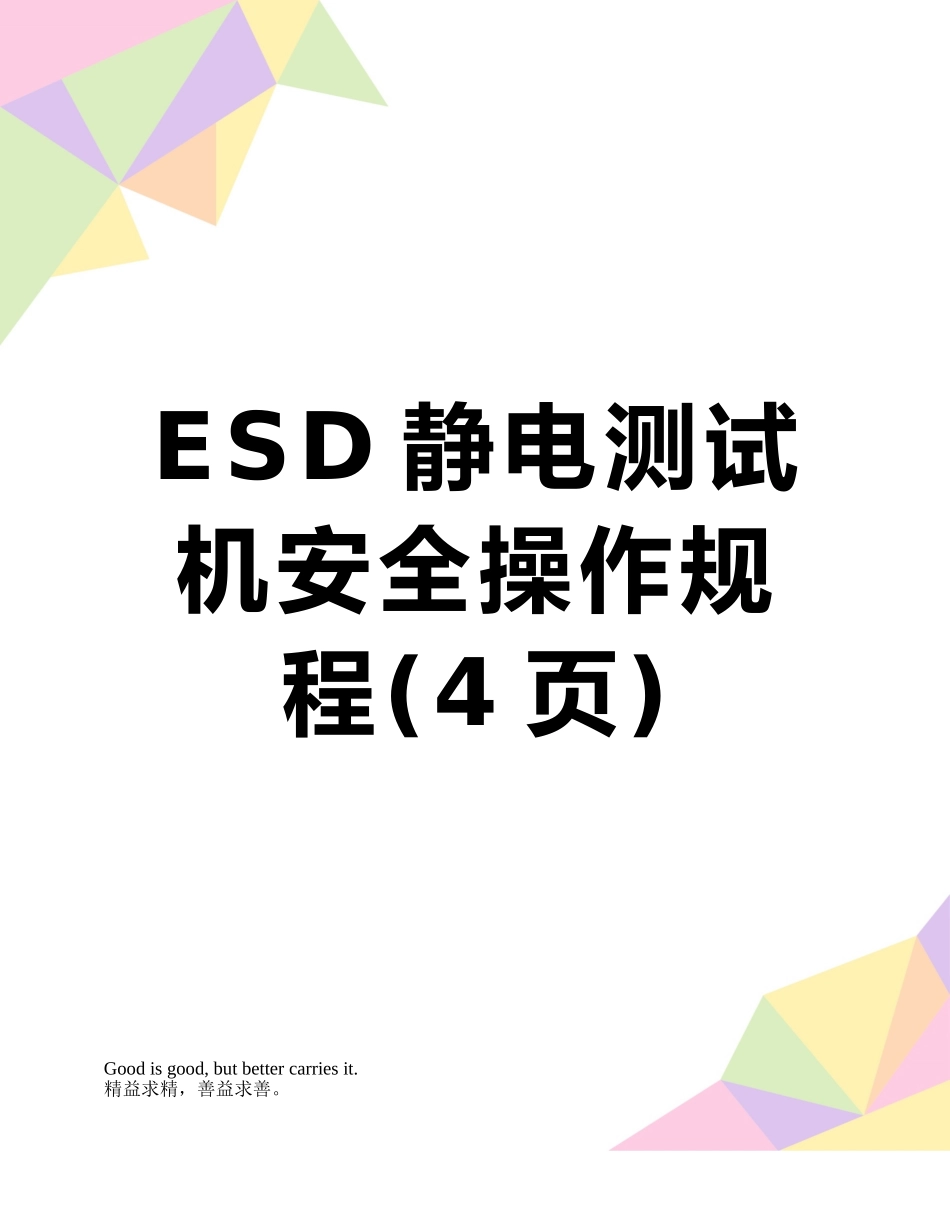

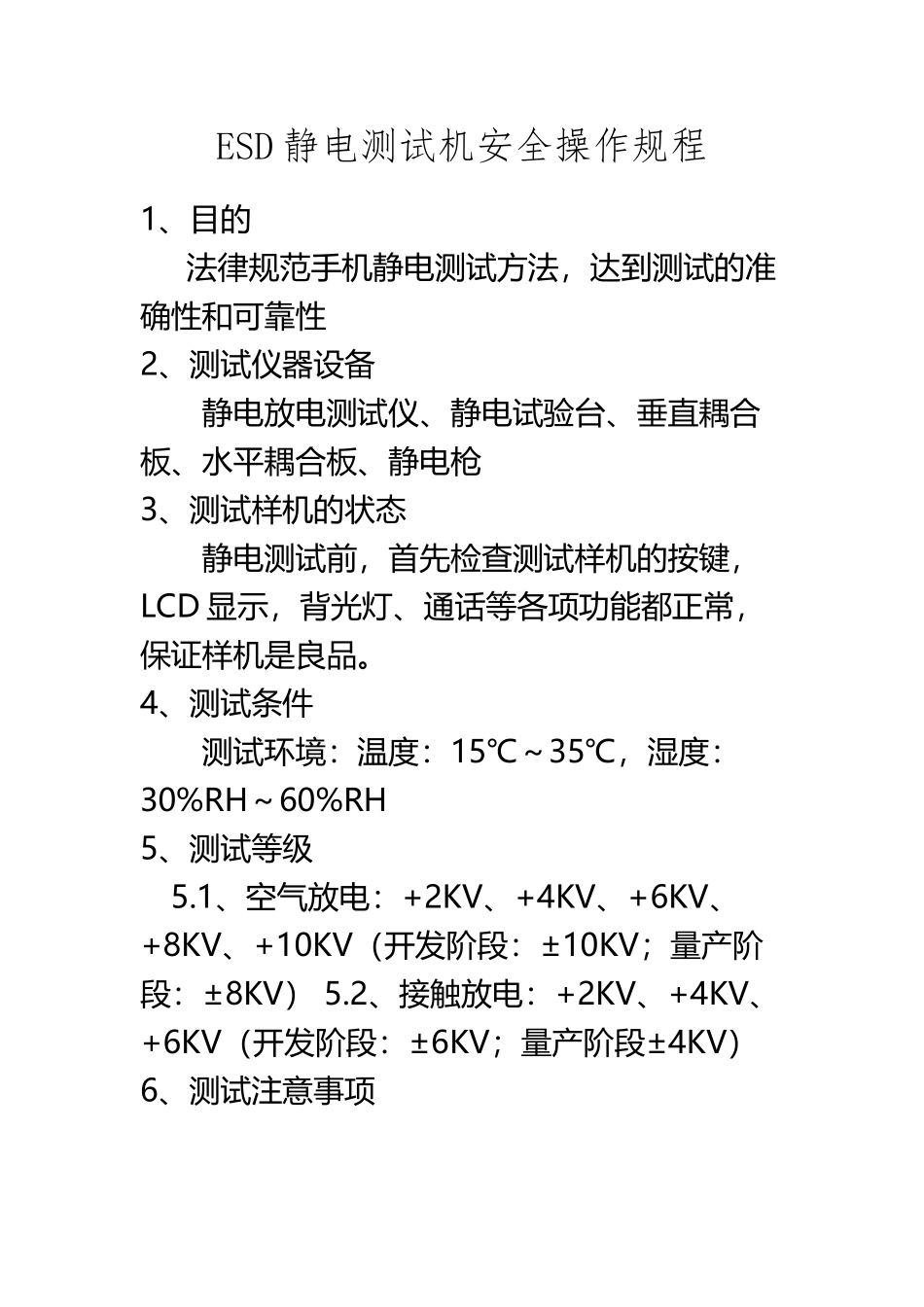

ESD 静电测试机安全操作规程(4 页)Good is good, but better carries it.精益求精，善益求善。ESD 静电测试机安全操作规程1、目的 法律规范手机静电测试方法，达到测试的准确性和可靠性 2、测试仪器设备 静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪 3、测试样机的状态 静电测试前，首先检查测试样机的按键，LCD 显示，背光灯、通话等各项功能都正常，保证样机是良品。 4、测试条件 测试环境：温度：15℃～35℃，湿度：30%RH～60%RH 5、测试等级 5.1、空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV） 5.2、接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV） 6、测试注意事项 1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。 2、在信息收集时要详细，描述要清楚。 3、空气放电时不允许放电头接触到机壳本身（必须距离机壳 5-10mm）。 4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。 5、每次静电测试后，用接地线对枪头放电的部位放电。然后检查放电部位的功能是否正常，再继续放电。 7、静电放电（ESD）测试流程 1、在 3 个模式（待机，摄像预览，通话）进行测试；分别在带/不带充电器+待机（点亮屏的背光）、带/不带充电器+通话（拨10086）、带/不带充电器+摄像界面等状态下测试， 2、在一个测试等级内的测试顺序为：先对所有缝隙、孔的边缘进行空气连续放电找出静电敏感点，再对选点进行空气和接触放电正负各 10-20 次（长的缝隙放电 20 次、短边放电10 次）放电，每秒 1 次，前后 2 次放电时间间隔 1 秒。 3、空气放电每放一次电后，对垂直耦合板及水平耦合板各空气放电一次；接触放电采纳连续放电 10 次后对垂直耦合板及水平耦合板空气放电一次的方式。 4、一个测试等级测试完成后才能测试下一个等级；假如该测试等级测试不合格，降低1kv 再进行测试。测试过程中详细记录测试不合格项目。8、测试判定标准 样机出现功能临时性（失效时间大于 3 秒）或永久性失效（故障不恢复）判为不合格。出现屏闪或 3 秒内可自行恢复之故障判为合格。样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。试验样品无功能降级故障（如通话质量下降，MP3 音质降低，摄相图片画面降级），存储的信息不可丢失。 9、定期校验和相关记录 1 本仪器的校验周期：每年送外校准一次。 2 放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。，[》.^《,<%《？！）}`?$【<…—；[【*<(.[{
