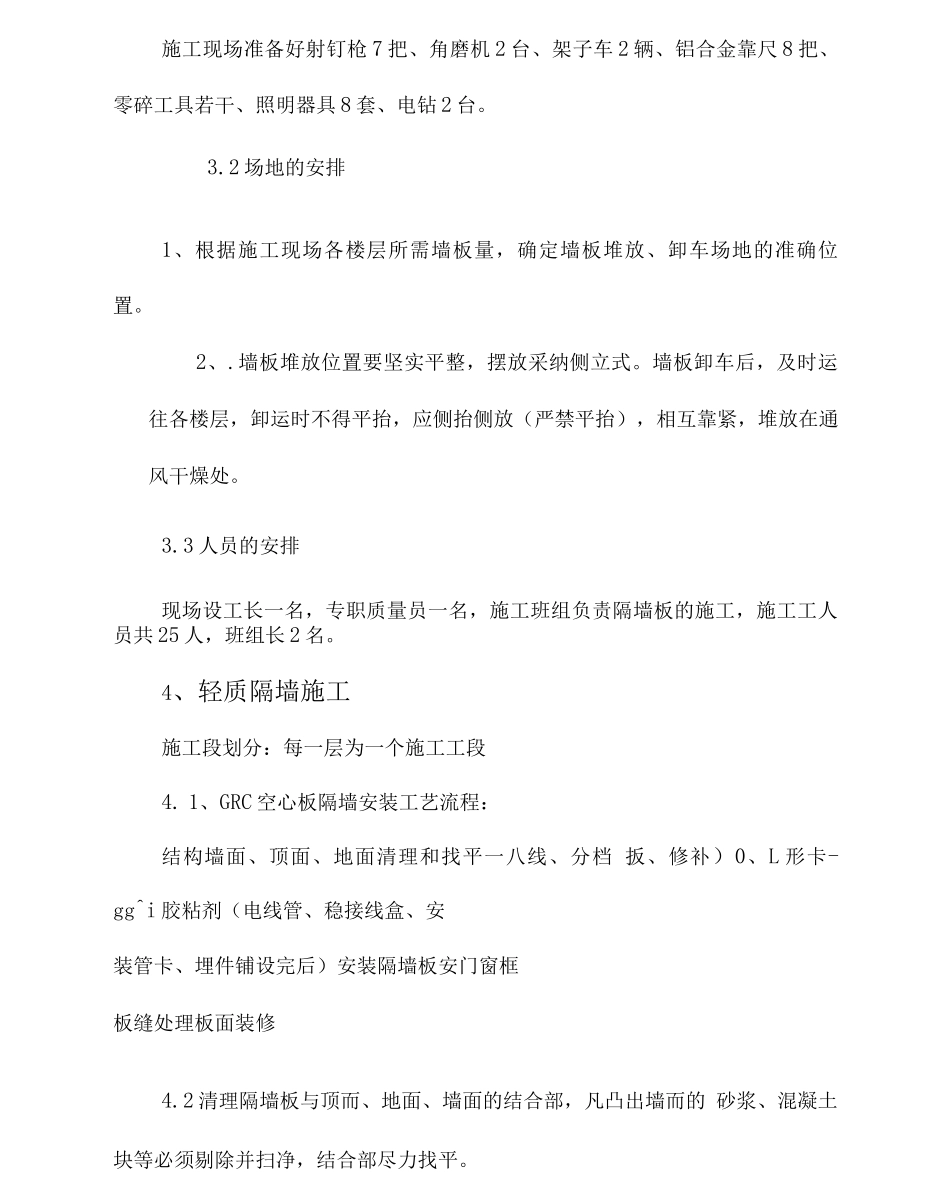

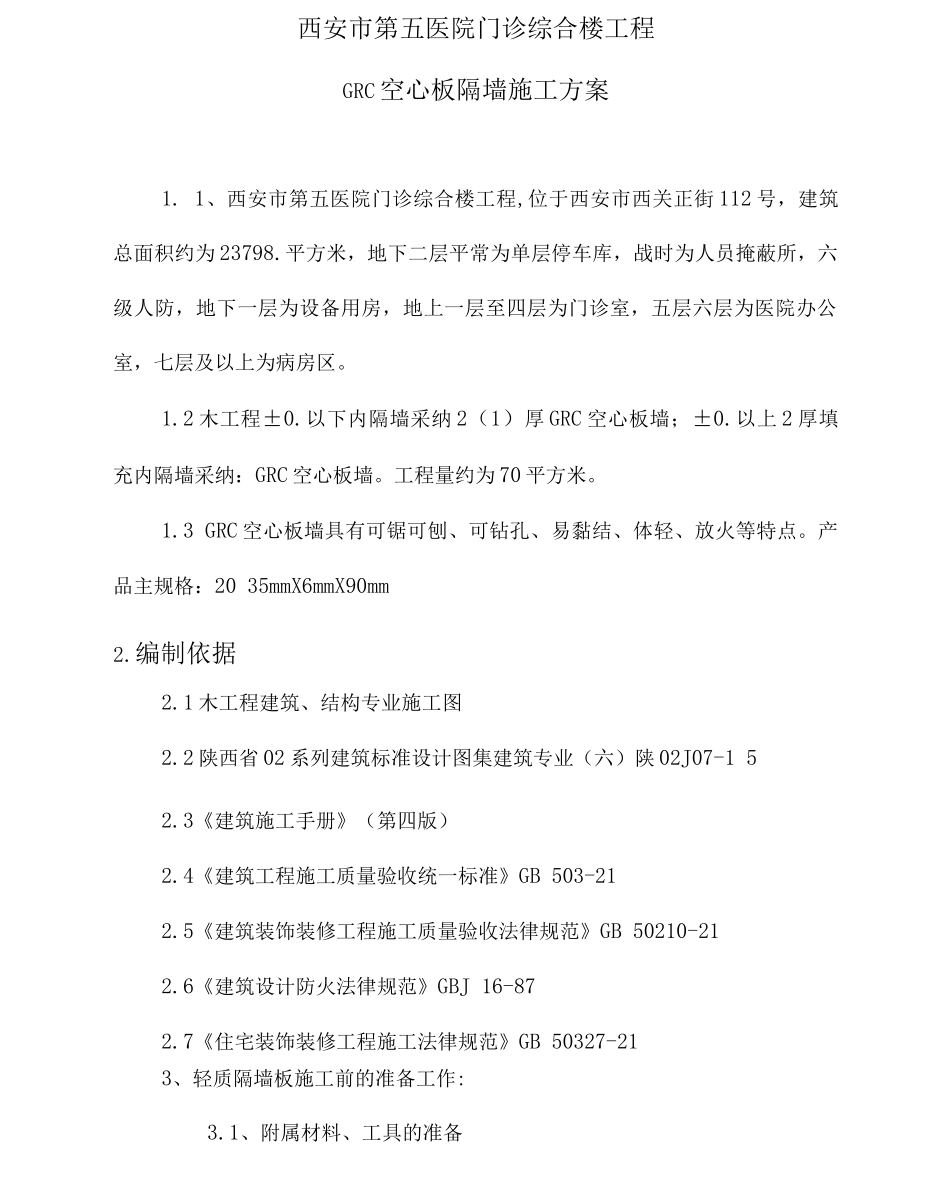

西安市第五医院门诊综合楼工程GRC 空心板隔墙施工方案1. 1、西安市第五医院门诊综合楼工程,位于西安市西关正街 112 号,建筑总面积约为 23798.平方米,地下二层平常为单层停车库,战时为人员掩蔽所,六级人防,地下一层为设备用房,地上一层至四层为门诊室,五层六层为医院办公室,七层及以上为病房区。1.2 木工程±0.以下内隔墙采纳 2(1)厚 GRC 空心板墙;±0.以上 2 厚填充内隔墙采纳:GRC 空心板墙。工程量约为 70 平方米。1.3 GRC 空心板墙具有可锯可刨、可钻孔、易黏结、体轻、放火等特点。产品主规格:20 35mmX6mmX90mm2.编制依据2.1 木工程建筑、结构专业施工图2.2 陕西省 02 系列建筑标准设计图集建筑专业(六)陕 02J07-1 52.3《建筑施工手册》(第四版)2.4《建筑工程施工质量验收统一标准》GB 503-212.5《建筑装饰装修工程施工质量验收法律规范》GB 50210-212.6《建筑设计防火法律规范》GBJ 16-872.7《住宅装饰装修工程施工法律规范》GB 50327-213、轻质隔墙板施工前的准备工作:3.1、附属材料、工具的准备施工现场准备好射钉枪 7 把、角磨机 2 台、架子车 2 辆、铝合金靠尺 8 把、零碎工具若干、照明器具 8 套、电钻 2 台。3.2 场地的安排1、根据施工现场各楼层所需墙板量,确定墙板堆放、卸车场地的准确位置。2、.墙板堆放位置要坚实平整,摆放采纳侧立式。墙板卸车后,及时运往各楼层,卸运时不得平抬,应侧抬侧放(严禁平抬),相互靠紧,堆放在通风干燥处。3.3 人员的安排现场设工长一名,专职质量员一名,施工班组负责隔墙板的施工,施工工人员共 25 人,班组长 2 名。4、轻质隔墙施工施工段划分:每一层为一个施工工段4. 1、GRC 空心板隔墙安装工艺流程:结构墙面、顶面、地面清理和找平一八线、分档 扳、修补)0、L 形卡-gg^i 胶粘剂(电线管、稳接线盒、安装管卡、埋件铺设完后)安装隔墙板安门窗框板缝处理板面装修4.2 清理隔墙板与顶而、地面、墙面的结合部,凡凸出墙而的 砂浆、混凝土块等必须剔除并扫净,结合部尽力找平。4.3 放线、分档:在地而、墙而及顶而根据设计位置,弹好隔墙边线及门窗洞线,并按板宽分档。4. 4 配板、修补:板的长度应按楼层结构净高尺寸减 10 20mm。计算并量测门窗洞上部及窗下部的隔板尺寸,按此尺寸配有预埋件的门窗框板。当板的宽度与隔墙的长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,放置有阴角处。有...
