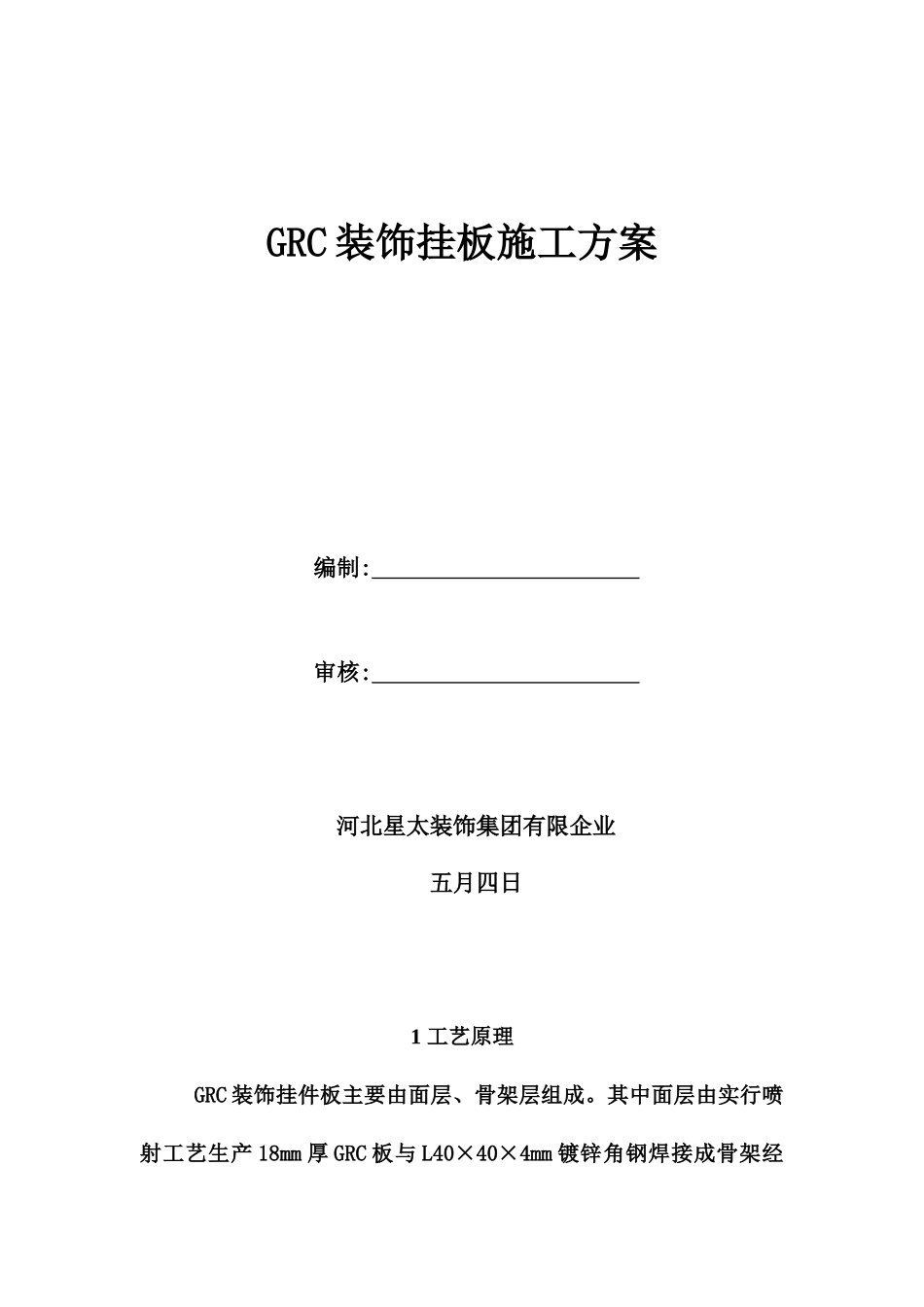

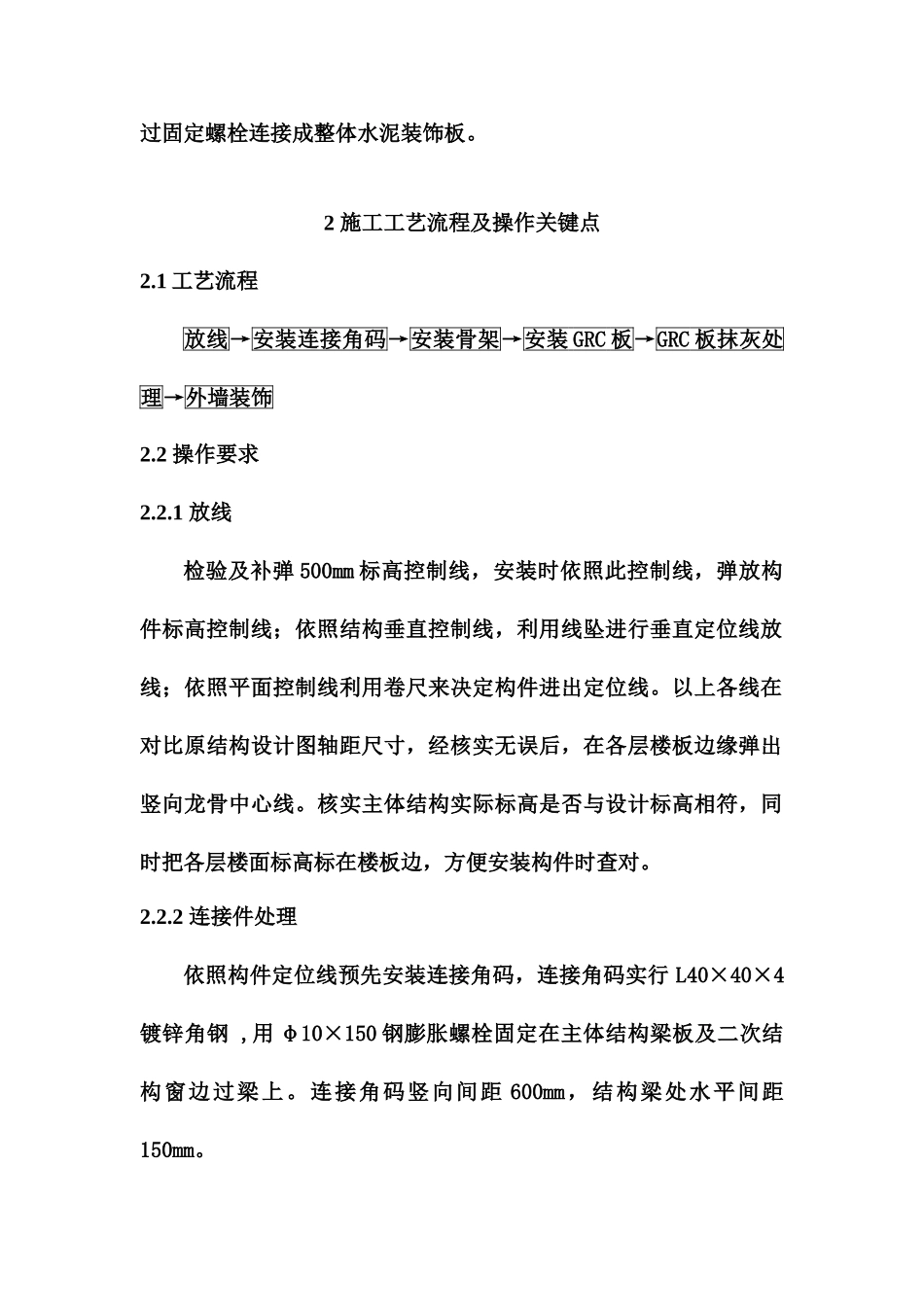

GRC 板施工方案GRC 装饰挂板施工方案编制: 审核: 河北星太装饰集团有限企业五月四日1 工艺原理GRC 装饰挂件板主要由面层、骨架层组成。其中面层由实行喷射工艺生产 18mm 厚 GRC 板与 L40×40×4mm 镀锌角钢焊接成骨架经过固定螺栓连接成整体水泥装饰板。2 施工工艺流程及操作关键点2.1 工艺流程放线→安装连接角码→安装骨架→安装 GRC 板→GRC 板抹灰处理→外墙装饰2.2 操作要求2.2.1 放线检验及补弹 500mm 标高控制线，安装时依照此控制线，弹放构件标高控制线；依照结构垂直控制线，利用线坠进行垂直定位线放线；依照平面控制线利用卷尺来决定构件进出定位线。以上各线在对比原结构设计图轴距尺寸，经核实无误后，在各层楼板边缘弹出竖向龙骨中心线。核实主体结构实际标高是否与设计标高相符，同时把各层楼面标高标在楼板边，方便安装构件时查对。2.2.2 连接件处理依照构件定位线预先安装连接角码，连接角码实行 L40×40×4镀锌角钢 ,用 φ10×150 钢膨胀螺栓固定在主体结构梁板及二次结构窗边过梁上。连接角码竖向间距 600mm，结构梁处水平间距150mm。2.2.3 安装骨架L40×40×4 镀锌角钢骨架与连接角码焊接固定。角钢骨架每段尺寸为 4000mm 长，横撑间距 1000mm。每段角钢骨架间连接实行 50mm 长焊缝分段焊接连接。结构梁板处，角钢骨架小横撑如尺寸不符模数处需附加角钢横撑，与结构连接。全部焊接点在焊接完成验收合格后满涂防锈漆。2.2.4 安装 GRC 板 板缝抹灰处理GRC板分块长度1100mm，GRC板与钢骨架连接实行固定螺栓连接。固定螺栓需打入GRC板板内置钢条上，螺栓需打入板内2~3mm,表面涂防锈漆后抹灰处理。GRC板安装完成后，接缝不平处打磨平整后，抹灰处理。3 质量控制3.1 材料品种、规格、性能和等级应符合设计要求及国家现行产品标准和工程技术法律规范要求。GRC 板弯曲强度大于 8.0Mpa，吸水率应小于 0.8%。3.2 龙骨必须与原结构连接牢靠，无松动。3.3 龙骨及连接件、焊缝，必须作防锈处理，其质量应符合设计与现行技术标准要求。3.4 GRC 板表面接缝平整。3.5 安装允许偏差和检验方法符合下表要求： GRC 板安装允许偏差和检验方法 项次项目允许偏差㎜检验方法1垂直度≤8用经纬仪检验2水平度≤3用水平仪检验3板材立面垂直度≤3用水平仪检验4板材上沿水平度≤2用 1m 水平尺和钢直尺检验5相邻板材板角错位≤1用钢直尺检验6表面平整度≤3用垂直检测尺检验7阳角方正≤4用垂直检测尺检...
