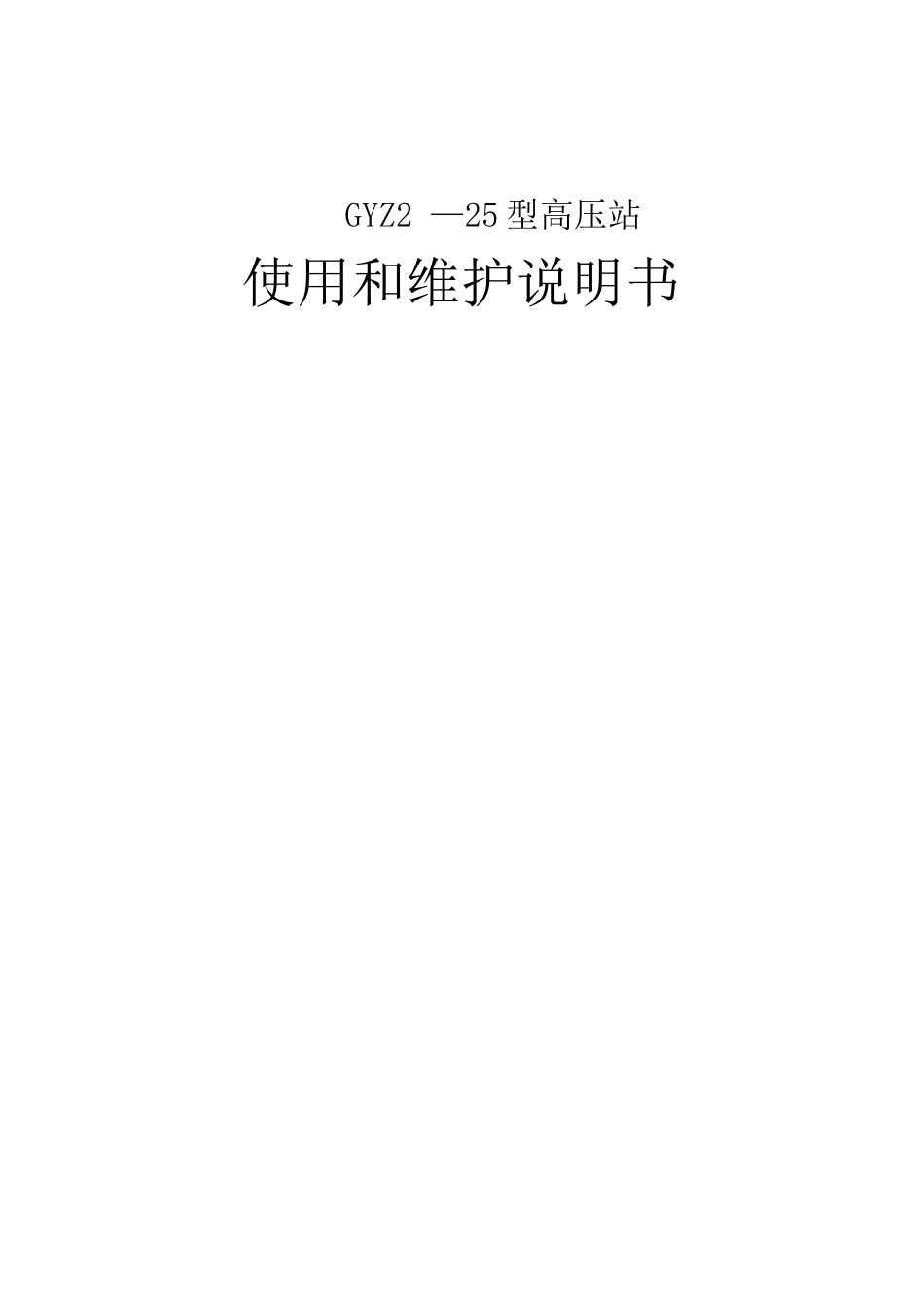

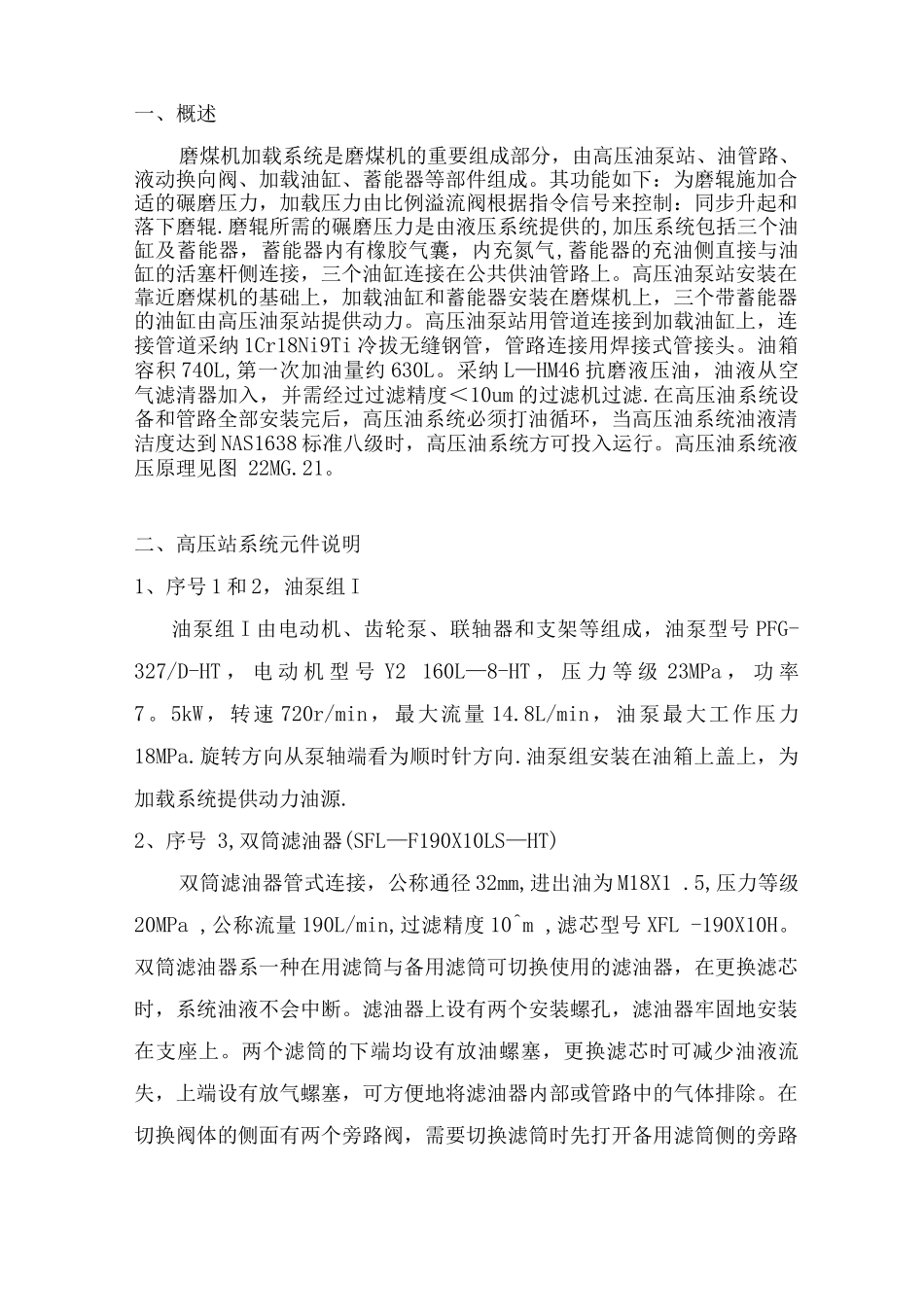

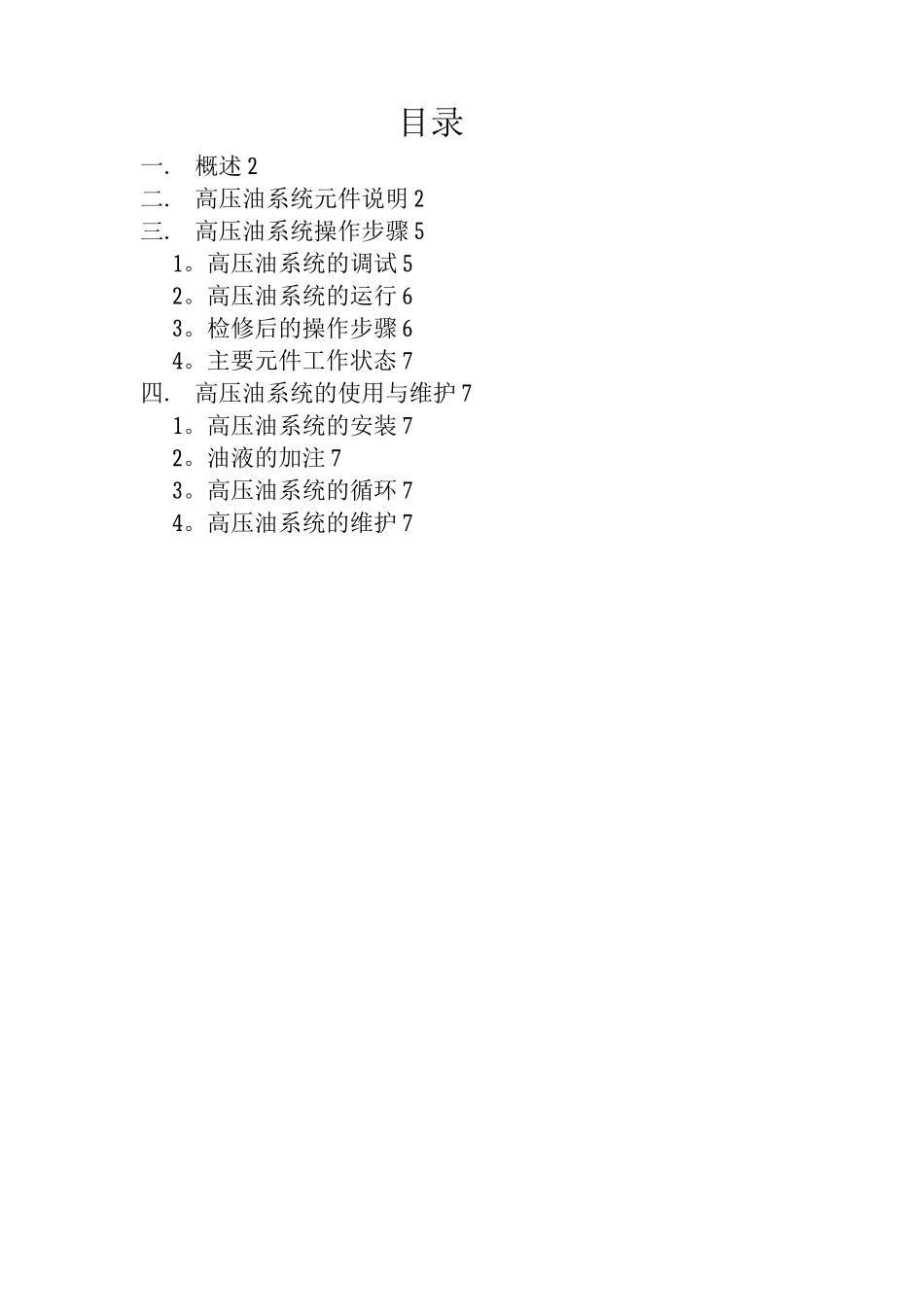

GYZ2 —25 型高压站使用和维护说明书目录一.概述 2二.高压油系统元件说明 2三.高压油系统操作步骤 51。高压油系统的调试 52。高压油系统的运行 63。检修后的操作步骤 64。主要元件工作状态 7四.高压油系统的使用与维护 71。高压油系统的安装 72。油液的加注 73。高压油系统的循环 74。高压油系统的维护 7一、概述磨煤机加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。其功能如下：为磨辊施加合适的碾磨压力，加载压力由比例溢流阀根据指令信号来控制：同步升起和落下磨辊.磨辊所需的碾磨压力是由液压系统提供的,加压系统包括三个油缸及蓄能器，蓄能器内有橡胶气囊，内充氮气,蓄能器的充油侧直接与油缸的活塞杆侧连接，三个油缸连接在公共供油管路上。高压油泵站安装在靠近磨煤机的基础上，加载油缸和蓄能器安装在磨煤机上，三个带蓄能器的油缸由高压油泵站提供动力。高压油泵站用管道连接到加载油缸上，连接管道采纳 1Cr18Ni9Ti 冷拔无缝钢管，管路连接用焊接式管接头。油箱容积 740L,第一次加油量约 630L。采纳 L—HM46 抗磨液压油，油液从空气滤清器加入，并需经过过滤精度＜10um 的过滤机过滤.在高压油系统设备和管路全部安装完后，高压油系统必须打油循环，当高压油系统油液清洁度达到 NAS1638 标准八级时，高压油系统方可投入运行。高压油系统液压原理见图 22MG.21。二、高压站系统元件说明1、序号 1 和 2，油泵组 I油泵组 I 由电动机、齿轮泵、联轴器和支架等组成，油泵型号 PFG-327/D-HT ， 电 动 机 型 号 Y2 160L—8-HT ， 压 力 等 级 23MPa ， 功 率7。5kW，转速 720r/min，最大流量 14.8L/min，油泵最大工作压力18MPa.旋转方向从泵轴端看为顺时针方向.油泵组安装在油箱上盖上，为加载系统提供动力油源.2、序号 3,双筒滤油器(SFL—F190X10LS—HT)双筒滤油器管式连接，公称通径 32mm,进出油为 M18X1 .5,压力等级20MPa ,公称流量 190L/min,过滤精度 10^m ,滤芯型号 XFL -190X10H。双筒滤油器系一种在用滤筒与备用滤筒可切换使用的滤油器，在更换滤芯时，系统油液不会中断。滤油器上设有两个安装螺孔，滤油器牢固地安装在支座上。两个滤筒的下端均设有放油螺塞，更换滤芯时可减少油液流失，上端设有放气螺塞，可方便地将滤油器内部或管路中的气体排除。在切换阀体的侧面有两个旁路阀，需要切换滤筒时先打开备用滤筒侧的旁...
