H型钢施工方案

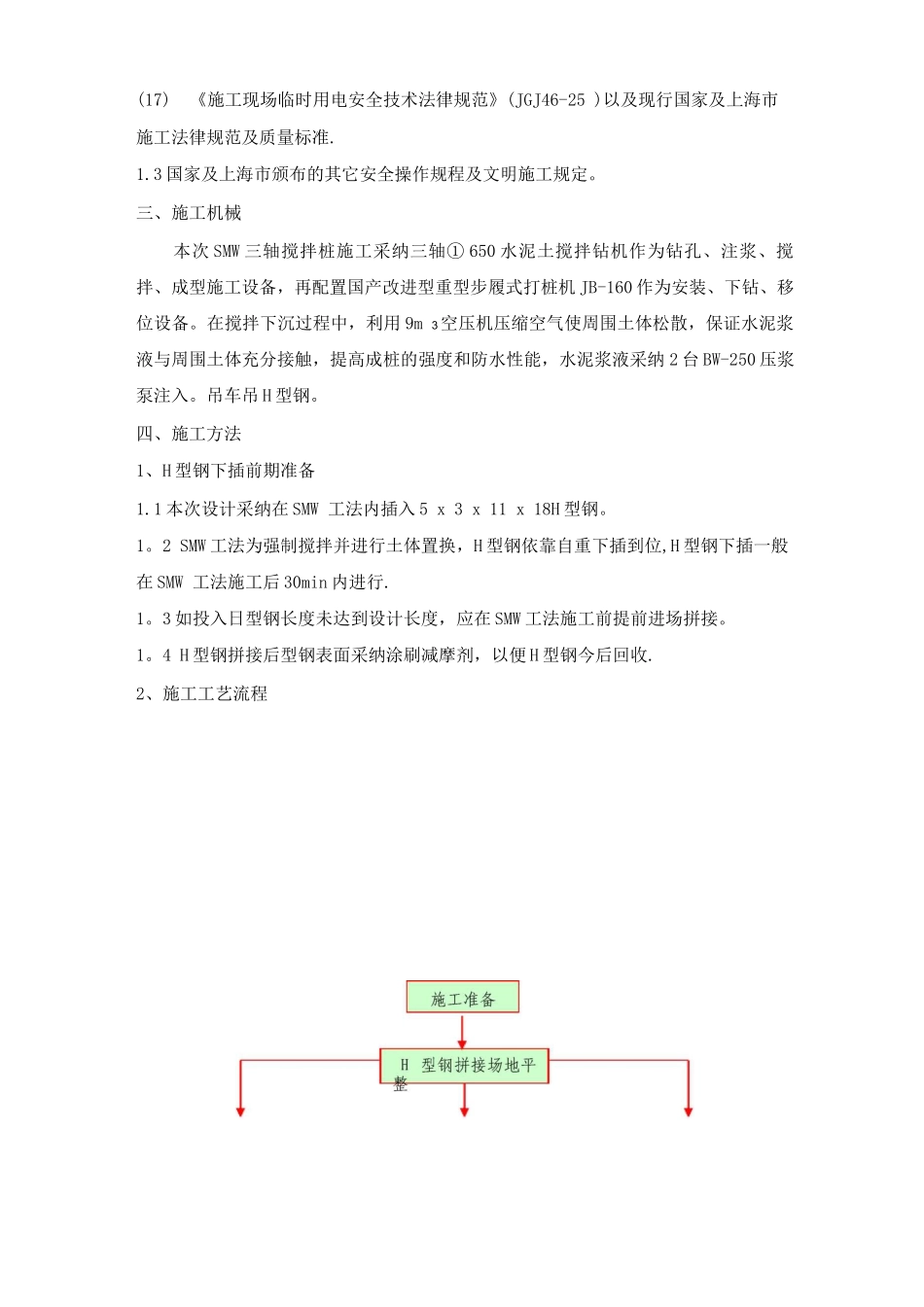

xxxxxxxxxxxx 工程 H 型钢插拔施工方案一、工程概况建设单位：xxxxxxxxxxxx;围护设计单位：xxxxxxxxxxxxxx;监理单位:xxxxxxxxxxxxx;施工单位：xxxxxxxxxxxx；工程名称：xxxxxxxxxxxxxxxx拟建工程位 xxxxxxxxxxxxx。本基坑采纳钻孔灌注桩加一道钢筋混凝土支撑的支护结构，在支护外面设一道 e 650@450 三轴水泥搅拌桩作为止水帷幕.桩身采纳 PO42.5 普通硅酸盐水泥,水泥掺量20%,水灰比 1。5。在基坑围护东北角采纳三轴水泥搅拌桩内插的 5x 3 x 11 x 18H 型钢，三轴水泥搅拌桩外侧插［25 槽钢扣打施工。二、方案编制依据1.1 岩土工程勘察报告、围护施工图、总平面布置图。1.2《建筑施工组织设计法律规范》(GB/T50502 -29 )(1) 上海市工程建设法律规范《基坑工程技术法律规范》(DG/TJ08 —61 — 2025 )(2) 《建筑地基基础工程施工质量验收法律规范》(GB50202 —22 )(3) 《建筑工程施工质量验收统一标准》(GB503-21)(4) 《工程测量法律规范》(GB526 —27 )(5) 《建筑地基基础设计法律规范》(GB507 —22 )(6) 《地基处理技术法律规范》(DGJ08 —40-94)(7) 《软土地基深层搅拌加固法技术规程》(YBJ225 —91 )(8) 《型钢水泥土搅拌墙技术规程》(DGJ08 —116-25)(9) 《型钢水泥土搅拌墙技术规程》(JGJ/T199-2025)(10) 《混凝土结构工程施工质量验收法律规范》(GB50204 —22 )(11 )《钢筋焊接及验收法律规范》(JGJ/18-23)(12) 《钢结构施工质量验收法律规范》(GB50202-22)(13) 《建筑基坑支护技术规程》(JGJ120-99 )(14) 《基坑工程手册》(第二版)(15) 《建筑地基基础设计法律规范》(GB507 -22 )(16) 《建筑机械使用安全技术规程》(JGJ33-21 )(17)《施工现场临时用电安全技术法律规范》(JGJ46-25 )以及现行国家及上海市施工法律规范及质量标准.1.3 国家及上海市颁布的其它安全操作规程及文明施工规定。三、施工机械本次 SMW 三轴搅拌桩施工采纳三轴① 650 水泥土搅拌钻机作为钻孔、注浆、搅拌、成型施工设备，再配置国产改进型重型步履式打桩机 JB-160 作为安装、下钻、移位设备。在搅拌下沉过程中，利用 9m 3空压机压缩空气使周围土体松散，保证水泥浆液与周围土体充分接触，提高成桩的强度和防水性能，水泥浆液采纳 2 台 BW-250 压浆泵注入。吊车吊 H 型钢。四、施工方法1、H 型钢下插前期准备1.1 本次设计采纳在 SMW 工法内插入 5 x 3 x 11 x 18H 型钢。1。2 SMW ...
