LED阵列数字显示屏设计

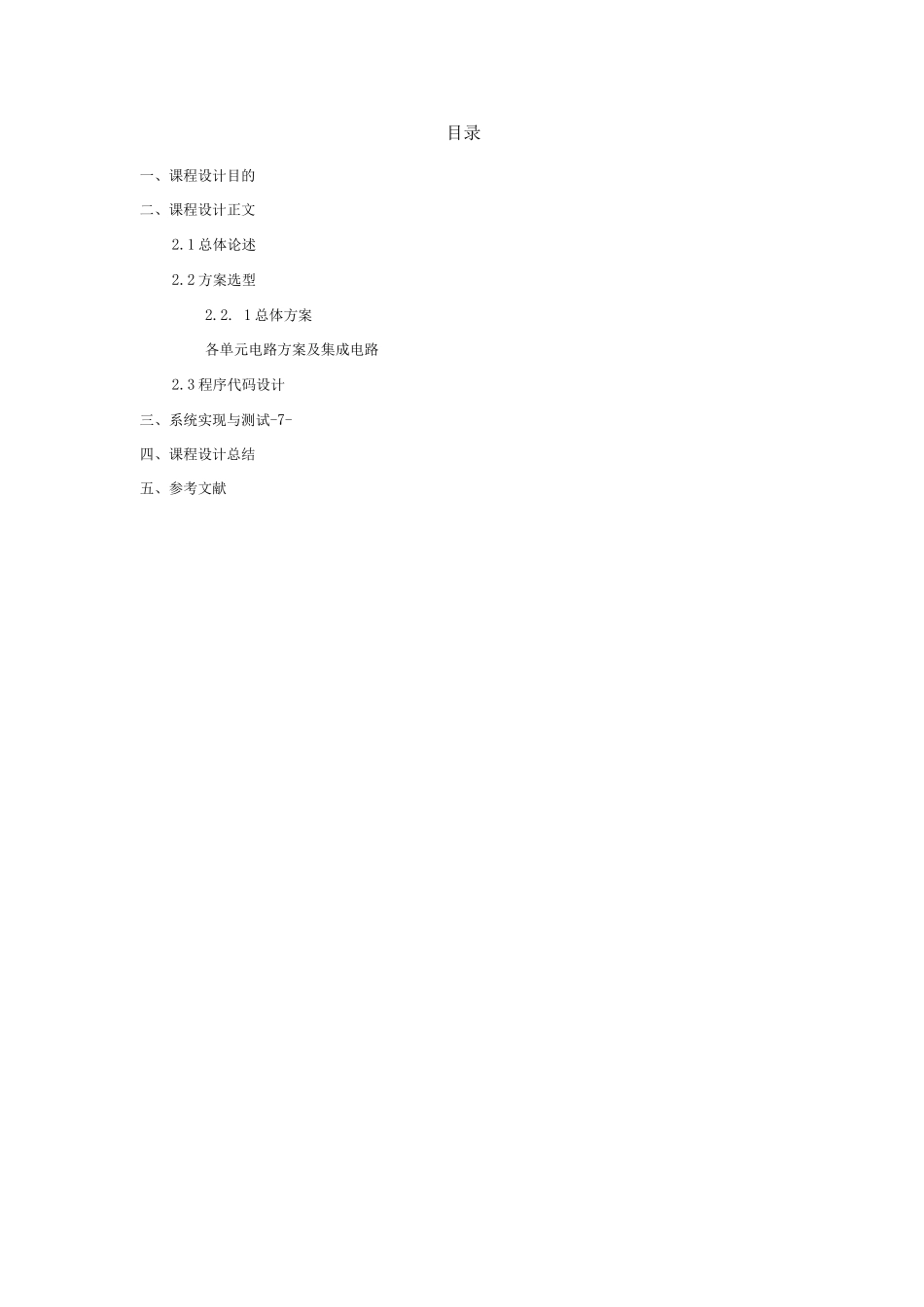

目录一、课程设计目的二、课程设计正文2.1 总体论述2.2 方案选型2.2. 1 总体方案各单元电路方案及集成电路2.3 程序代码设计三、系统实现与测试-7-四、课程设计总结五、参考文献LED 阵列的数字显示屏设计一、课程设计目的LED 是发光二极管 LIGHT EMINTTING DIODE 的英文缩写，是一种直接能将电能转化为可见光的半导体。LED 点阵是由发光二极管排列组成的显示器件，在日常生活中随处可见，其发光类型属于冷光源，效率及发热量是普通发光器件难以比较的。它采纳低电压扫描驱动，具有耗电少、使用寿命长、本钱低、亮度高、故障少、视角大、可视距离远、可靠耐用、应用灵活、平安、响应时间短、绿色环保、控制灵活等特点。在日常生活中，我们会常常用到 LED 数码显示管组成的电子器件，用以显示我们想要的数据。因此制作一个驱动 LED 数码显示的电路是很有实际意义的。二、课程设计正文2.1 总体论述本次设计题目：LED 阵列的数字显示屏设计技术设计要求：①器件选择：利用单片机 8*8LED 阵列等器件设计②系统电路的设计：正确设计单片机控制电路及外围驱动电路，在一块 8 x8 共阳极LED 阵列上显示数字③显示方式：LED 阵列显示屏能正常显示数字并能进展 0〜9 数字的循环显示2.2 方案选型总体方案数据保存时间：10 年全静态工作：0Hz〜24Hz三级程序存储器锁定一个 8 位微处理器 CPU2.2.2.2.章片机控制电骚r-MCS限_________________图 0iLED元电路方案及集成路路9C51 单片机控制电路51 兼容阵列的数字显:图⑵ AT891限流电路5驱K 屏设原理框图片机控制电路图数码显示输出电路4KB 部程序存储器，最大可扩大至 64KB8 个 126Bytes 部数据存储器，最大可扩大至 64KB32 根可编程 I/O 线片振荡器和时钟电路低功耗的闲置和掉电模式具有逻辑代数运算功能2 个 16 位的定时/计数器：TO、T15 个中断源：INTO、INT1、T0/T1、R*D/T*D ，可编程为两个优先级1 个全双 HUART 串行，可多级通信AT89C51 的引脚功能：Vss〔20 脚〕：接地端；VCC 〔40 脚〕：芯片电源，接+5V ;注：用万用表测试单片机引脚电流一般为 0V 或者 5V，这是标准的 TTL 电平，但是有时候在单片机程序正在工作时，测试结果并不是这个值，而是介于 0V-5V 之间。其实这只是万用表反映没有则快而已，在一瞬间单片机引脚电流还是保持在 0V 或者 5V 的。*TAL1 〔19 脚〕：接外部晶体震荡电路反相的输入端，在片它是震荡电路反相放大...
