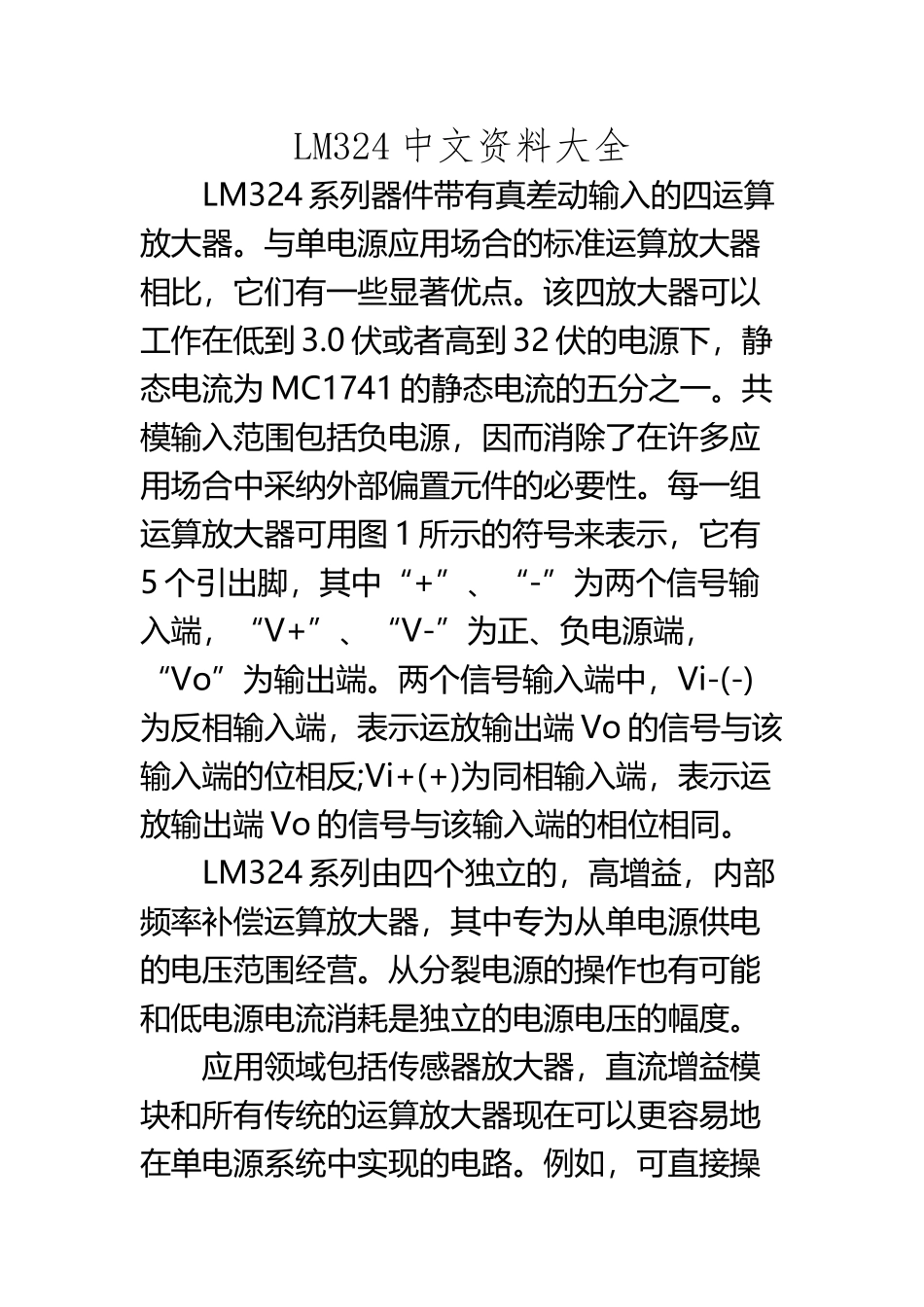

lm324 中文资料详解(12页)Good is good, but better carries it.精益求精，善益求善。LM324 中文资料大全 LM324 系列器件带有真差动输入的四运算放大器。与单电源应用场合的标准运算放大器相比，它们有一些显著优点。该四放大器可以工作在低到 3.0 伏或者高到 32 伏的电源下，静态电流为 MC1741 的静态电流的五分之一。共模输入范围包括负电源，因而消除了在许多应用场合中采纳外部偏置元件的必要性。每一组运算放大器可用图 1 所示的符号来表示，它有5 个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-(-)为反相输入端，表示运放输出端 Vo 的信号与该输入端的位相反;Vi+(+)为同相输入端，表示运放输出端 Vo 的信号与该输入端的相位相同。 LM324 系列由四个独立的，高增益，内部频率补偿运算放大器，其中专为从单电源供电的电压范围经营。从分裂电源的操作也有可能和低电源电流消耗是独立的电源电压的幅度。 应用领域包括传感器放大器，直流增益模块和所有传统的运算放大器现在可以更容易地在单电源系统中实现的电路。例如，可直接操作的 LM324 系列，这是用来在数字系统中，轻松地将提供所需的接口电路，而无需额外的±15V 电源标准的 5V 电源电压。 运放类型:低功率 放大器数目:4 带宽:1.2MHz 针脚数:14 工作温度范围:0°C to +70°C 封装类型:SOIC 3dB 带宽增益乘积:1.2MHz 变化斜率:0.5V/μs 器件标号:324 器件标记:LM324AD 增益带宽:1.2MHz 工作温度最低:0°C 工作温度最高:70°C 放大器类型:低功耗 温度范围:商用 电源电压 最大:32V 电源电压 最小:3V 芯片标号:324 表面安装器件:表面安装 输入偏移电压 最大:7mV 运放特点:高增益频率补偿运算 逻辑功能号:324 额定电源电压, +:15V 1.短路保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大 100nA 5.每封装含四个运算放大器。 6.具有内部补偿的功能。 7.共模范围扩展到负电源 8.行业标准的引脚排列 9.输入端具有静电保护功能 这个是最常用的运算放大器 1，2，3 脚是一组 5，6,7 脚是一组，8，9，10 脚是一组，12，13,14 脚是一组，剩下的两个脚是电源，1，7,8,14 是各组放大器的输出脚，其它的就是输入脚。至于使用地方，那就是你需要比较器和运算放大器的所有地方你都可以用，只是当你所需要用到运算放大器的地方对运算...
