Matlab绘图总结.刘成

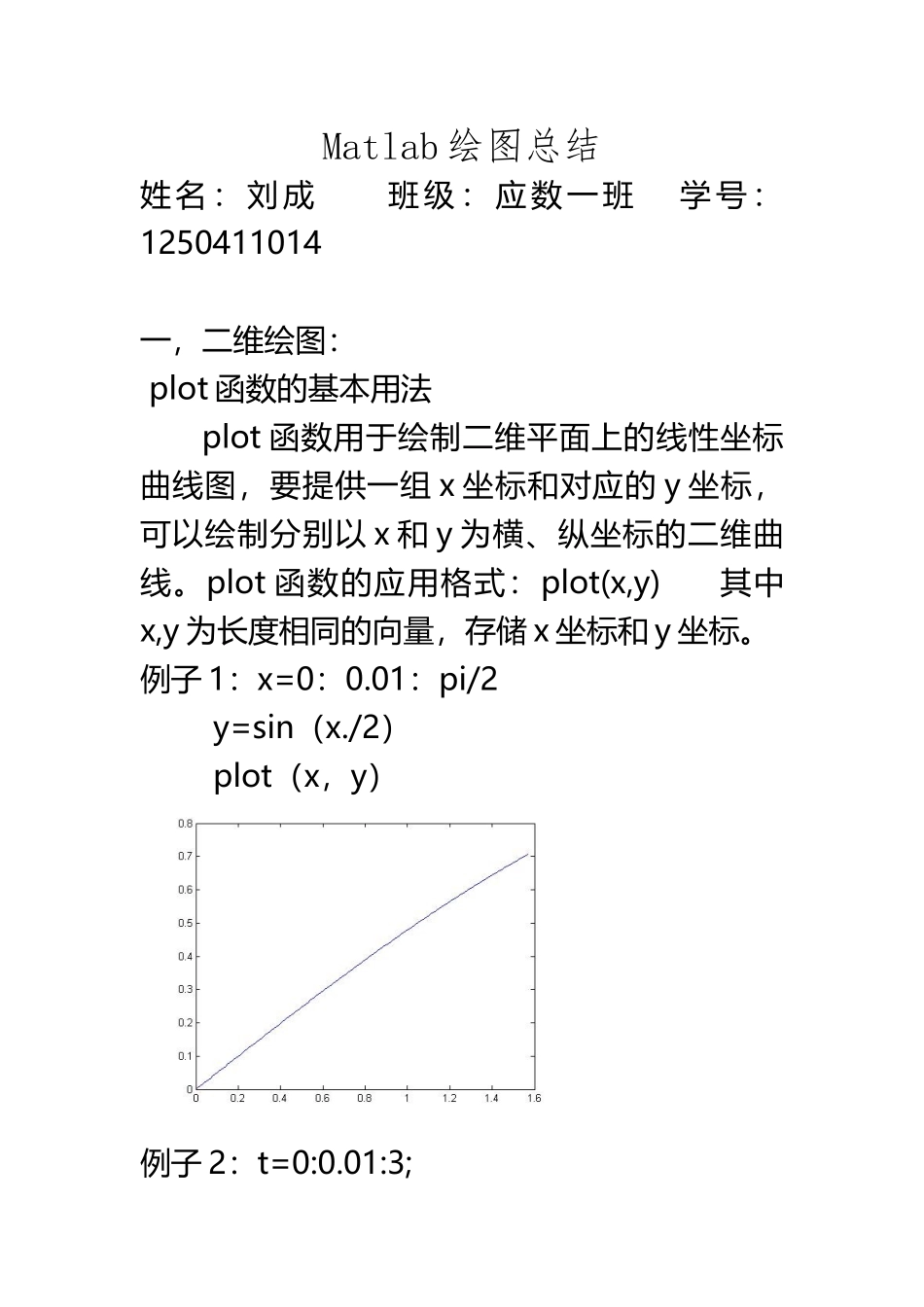

Matlab 绘图总结.刘成(10页)Good is good, but better carries it.精益求精，善益求善。Matlab 绘图总结姓 名 ： 刘 成 班 级 ： 应 数 一 班 学 号 ：1250411014一，二维绘图： plot 函数的基本用法plot 函数用于绘制二维平面上的线性坐标曲线图，要提供一组 x 坐标和对应的 y 坐标，可以绘制分别以 x 和 y 为横、纵坐标的二维曲线。plot 函数的应用格式：plot(x,y) 其中x,y 为长度相同的向量，存储 x 坐标和 y 坐标。例子 1：x=0：0.01：pi/2 y=sin（x./2） plot（x，y）例子 2：t=0:0.01:3;x=3*t.^2;y=t./2;plot(x,y)二． 三维绘图：1．绘制三维曲线的基本函数 最基本的三维图形函数为 plot3，它将二维绘图函数 plot 的有关功能扩展到三维空间，可以用来绘制三维曲线。其调用格式为：plot3（x1，y1，z1，选项 1，x2，y2，z2，选项 2，…）其中每一组 x，y，z 组成一组曲线的坐标参数，选项的定义和 plot 的选项一样。当 x，y，z 是同维向量时，则 x，y，z 对应元素构成一条三维 曲 线 。 当 x ， y ， z 是 同 维 矩 阵 时 ， 则 以x，y，z 对应列元素绘制三维曲线，曲线条数等于矩阵的列数。例子 3：t=0:0.01:3; x=3*t.^2; y=t./2; z=sin(t); plot3(x,y,z)2.画三维曲面图 生成网格：当绘制 z=f(x,y)所代表的三维曲面图时，先要在 xy 平面选定一矩形区域，假定矩形区域为 D＝[a,b]×[c,d]，然后将[a,b]在 x方向分成 m 份，将[c,d]在 y 方向分成 n 份，由各划分点做平行轴的直线，把区域 D 分成 m×n个小矩形。绘 制 三 维 曲 面 的 函 数 ： Matlab 提 供 了mesh 函 数 和 surf 函 数 来 绘 制 三 维 曲 面 图 。mesh 函数用来绘制三维网格图，而 surf 用来绘制三维曲面图，各线条之间的补面用颜色填充。其调用格式为：mesh（x，y，z，c）surf（x，y，z，c）一般情况下，x，y，z 是维数相同的矩阵，x，y 是网格坐标矩阵，z 是网格点上的高度矩阵，c 用于指定在不同高度下的颜色范围。c 省略时，Matlab 认为 c=z，也即颜色的设定是正比于图形的高度的。这样就可以得到层次分明的三维图形。当 x，y 省略时，把 z 矩阵的列下标当作 x 轴的坐标，把 z 矩阵的行下标当作 y 轴的坐标，然后绘制三维图形。当 x，y 是向量时，要求 x 的长度必须等于 z 矩阵的列，y 的长度必须等于必须等于...
