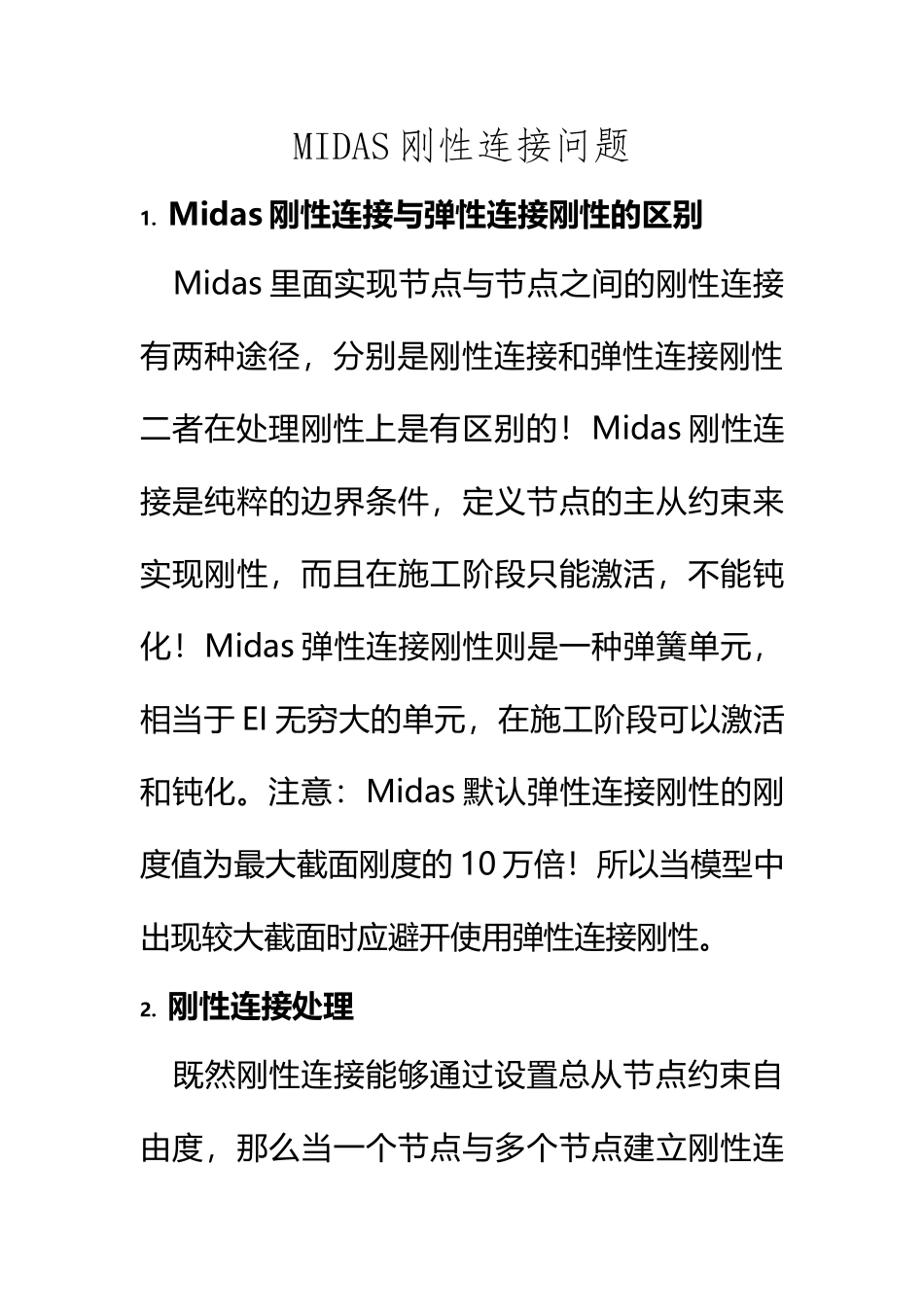

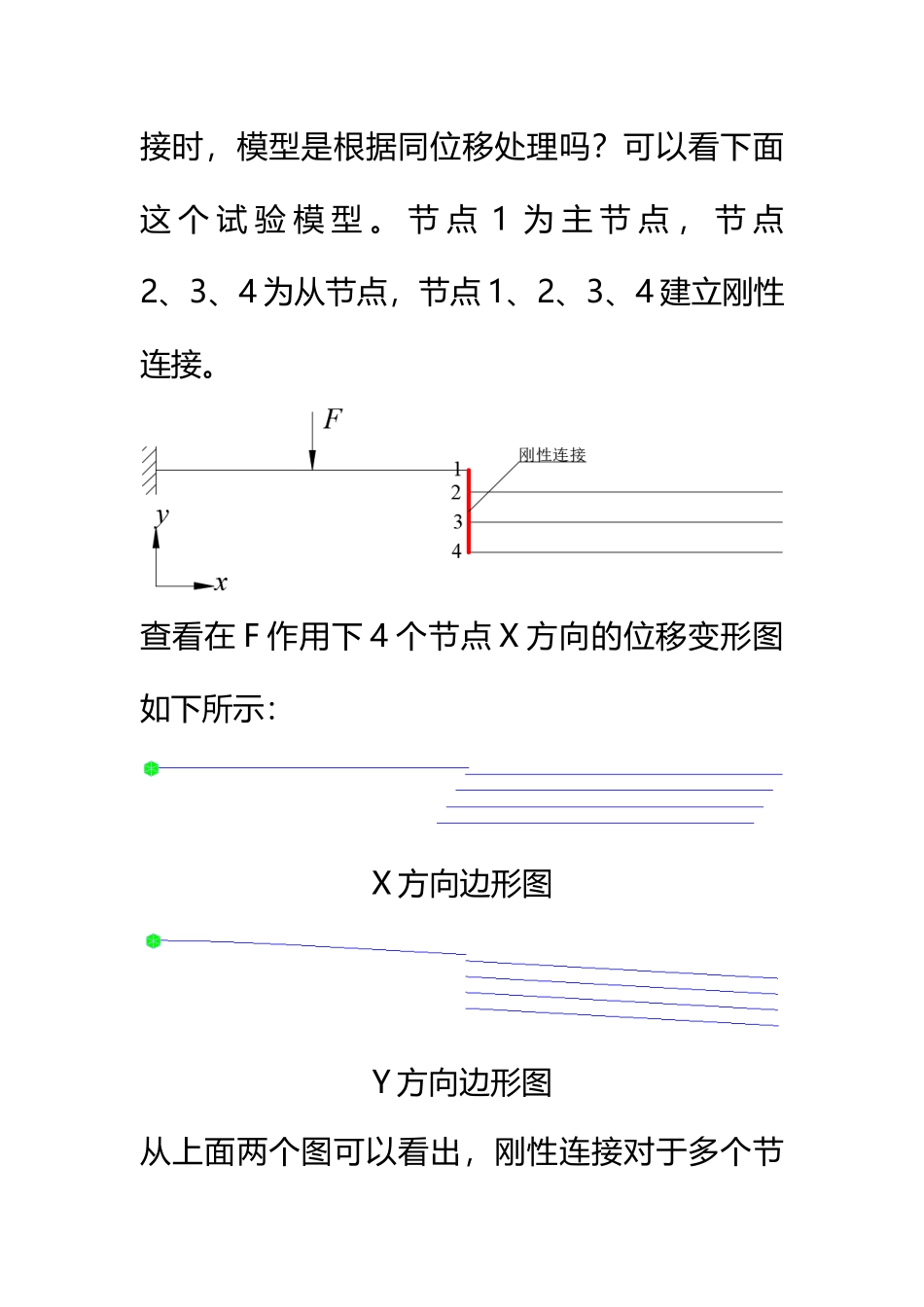

MIDAS 刚性连接问题(4页)Good is good, but better carries it.精益求精，善益求善。MIDAS 刚性连接问题1. Midas 刚性连接与弹性连接刚性的区别Midas 里面实现节点与节点之间的刚性连接有两种途径，分别是刚性连接和弹性连接刚性二者在处理刚性上是有区别的！Midas 刚性连接是纯粹的边界条件，定义节点的主从约束来实现刚性，而且在施工阶段只能激活，不能钝化！Midas 弹性连接刚性则是一种弹簧单元，相当于 EI 无穷大的单元，在施工阶段可以激活和钝化。注意：Midas 默认弹性连接刚性的刚度值为最大截面刚度的 10 万倍！所以当模型中出现较大截面时应避开使用弹性连接刚性。2. 刚性连接处理既然刚性连接能够通过设置总从节点约束自由度，那么当一个节点与多个节点建立刚性连接时，模型是根据同位移处理吗？可以看下面这 个 试 验 模 型 。 节 点 1 为 主 节 点 ， 节 点2、3、4 为从节点，节点 1、2、3、4 建立刚性连接。查看在 F 作用下 4 个节点 X 方向的位移变形图如下所示：X 方向边形图Y 方向边形图从上面两个图可以看出，刚性连接对于多个节点程序会自动根据力学模型对主从节点自由度进行合理的释放，是结构计算符合实际情况！3. 刚性连接模拟刚臂通过上面的分析，可以大致得到如下结论：刚性连接建立了两个节点某些自由度的联系。那么假如用刚性连接模拟刚臂，怎么分析里面的力学关系呢？本人建立了两个模型来一探究竟。模型 1：模型 2：模型 1 和模型 2 施加荷载都一样，只是刚性连接的节点偏心不一样。模型 1 不设置偏心，模型将偏心设置在左上角。然后再悬臂端截面质心上施加相同集中力，计算发现，桁架内力一样，桁架节点位移相同！那么有理由说明刚性连接建立的刚臂实际上计算是根据平截面假定，根据质心来算刚臂连接的节点位移。：—"{@《《。】-、.;)-；.>},#】:]":{&~`
