m箱梁预应力混凝土箱梁吊装方案

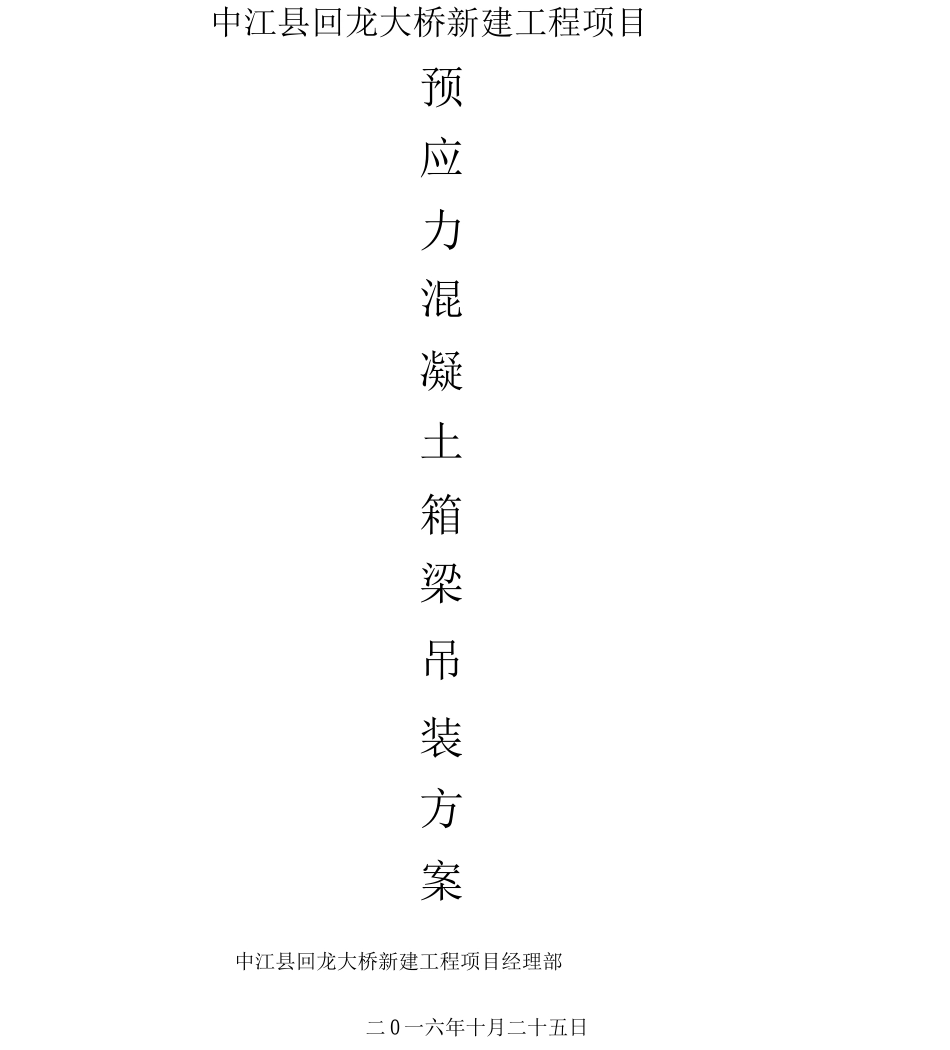

中江县回龙大桥新建工程项目预应力混凝土箱梁吊装方案中江县回龙大桥新建工程项目经理部二 0 一六年十月二十五日目录第一节工程概况 1第二节箱梁安装前施工准备 2第三节桥梁运输 9第四节桥梁安装 16第五节安全保证措施 20第六节安全应急预案 23第一节 工程概况一、工程概况本工程位于中江县回龙镇并顺接街道，横跨凯江河，本标段全长1.524km。其中桥梁为 307 米，引道路基为 1218.0 米。桥梁设计为两台，9 柱（双排），共计10 跨。下部构造 C30 钢筋混凝土桩基，直径为 1.8 米，C30 钢筋混凝土墩柱直径为 1.6 米和C30 钢筋砼盖梁及防振挡块。上部结构为 C50 钢筋混凝土预应力箱梁，每跨长度为 30米，C50 钢筋混凝土 10cm 厚铺装层和湿接缝。桥台与搭板连接处，各设置一道 D80 型伸缩缝，5#墩柱处设置一道 D160 型伸缩缝，预应力箱梁共计 30 块。第二节箱梁吊装前施工准备、技术准备:1、吊装施工队进场前应认真踏勘运梁通道及现场吊装场地。2、由施工方在垫石用墨线标出橡胶支座、梁安装位置线3 、派监督人员核对梁的质量、数量，架梁的顺序，安排实际开吊时间，安排吊车、车辆进出场时间。4、熟悉图纸和本方案的技术要求、安全措施。对梁标高、放线工作进行复核，确定橡胶支座是已否已经有关质检部门检验合格，无误后与施工技术负责人办理工程中间交接手续。7、设专人负责组织吊装单位与施工部门之间的协调工作。8、对过跨箱梁、吊车、拖车进行全面检查，特别中对各类钢丝绳、滑轮、绳卡（环）必须根据使用标准进行检查，凡超出标准范围者禁止使用。二、试验准备：吊装的箱梁必须是经检验合格的梁且混凝土强度达到吊装要求1%，且对箱梁进行静载试验，试验合格后方可进行吊装。三、材料准备：施工前保证橡胶支座，及边梁技撑的钢管准备充足，且质量达到规定要求。四、人员配备：】、现场人员配备①项目经理：李孝正，负责施工现场整体施工机械、人员协调，保证施工现场施工顺利进行②技术负责人：汤春林，负责施工中箱梁安放位置准确，确保施工过程中质量、安全能满足要求，防止一切质量及安全事故的发生。③陆冰：施工员，协助项目经理及技术负责人，协调施工现场工作，保证吊装工作顺利进行。④安全员：王亮，保证施工现场无安全事故发生，在吊装工作进行前如发现周边有安全隐患及时设立安全标志、标牌，防止安全事故的发生。⑤测量员：王升龙，保证橡胶支座及箱梁的安放线位置正确无误，协助项目经理进行吊...
