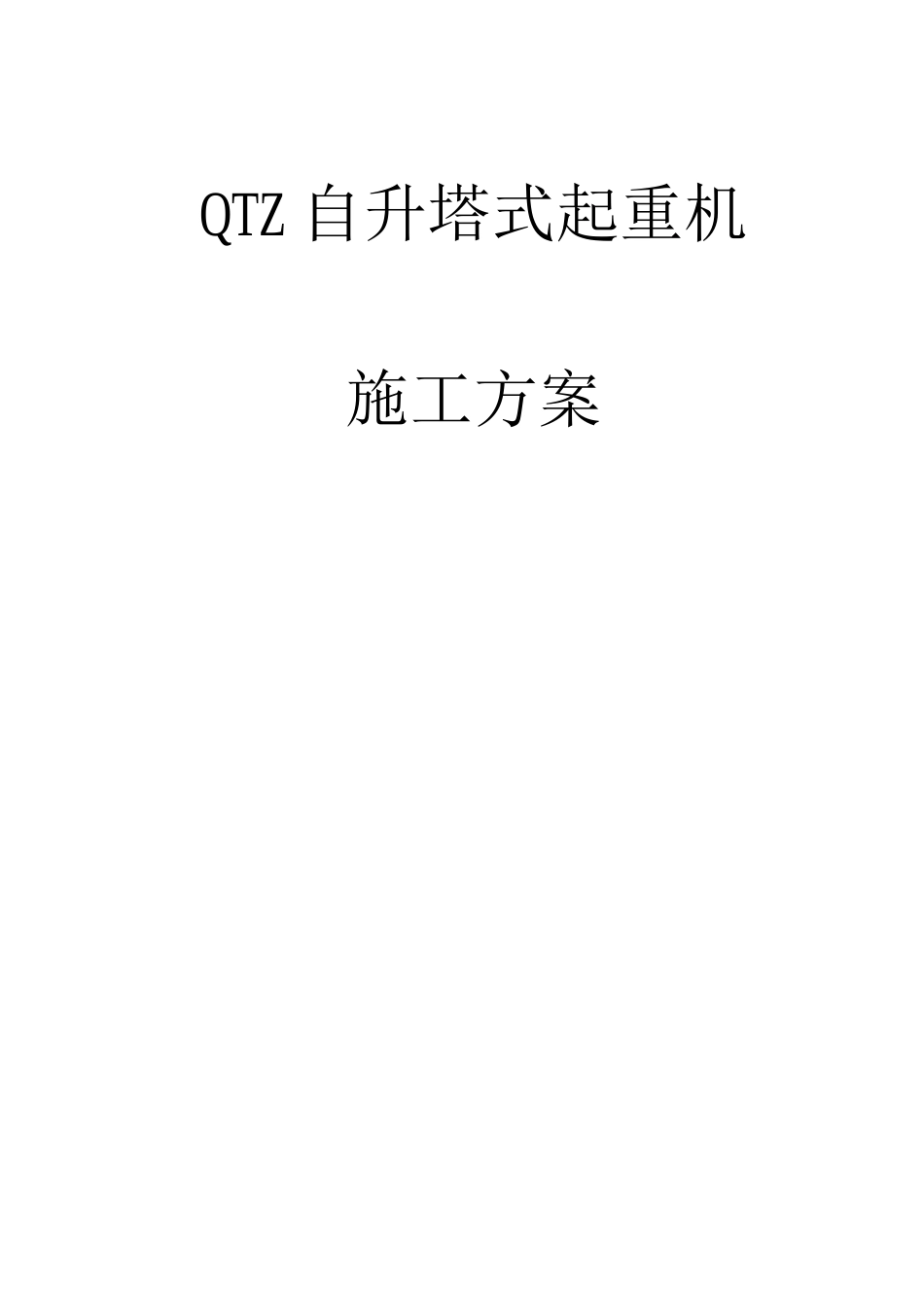

QTZ63自升塔式起重机施工方案VIP专享

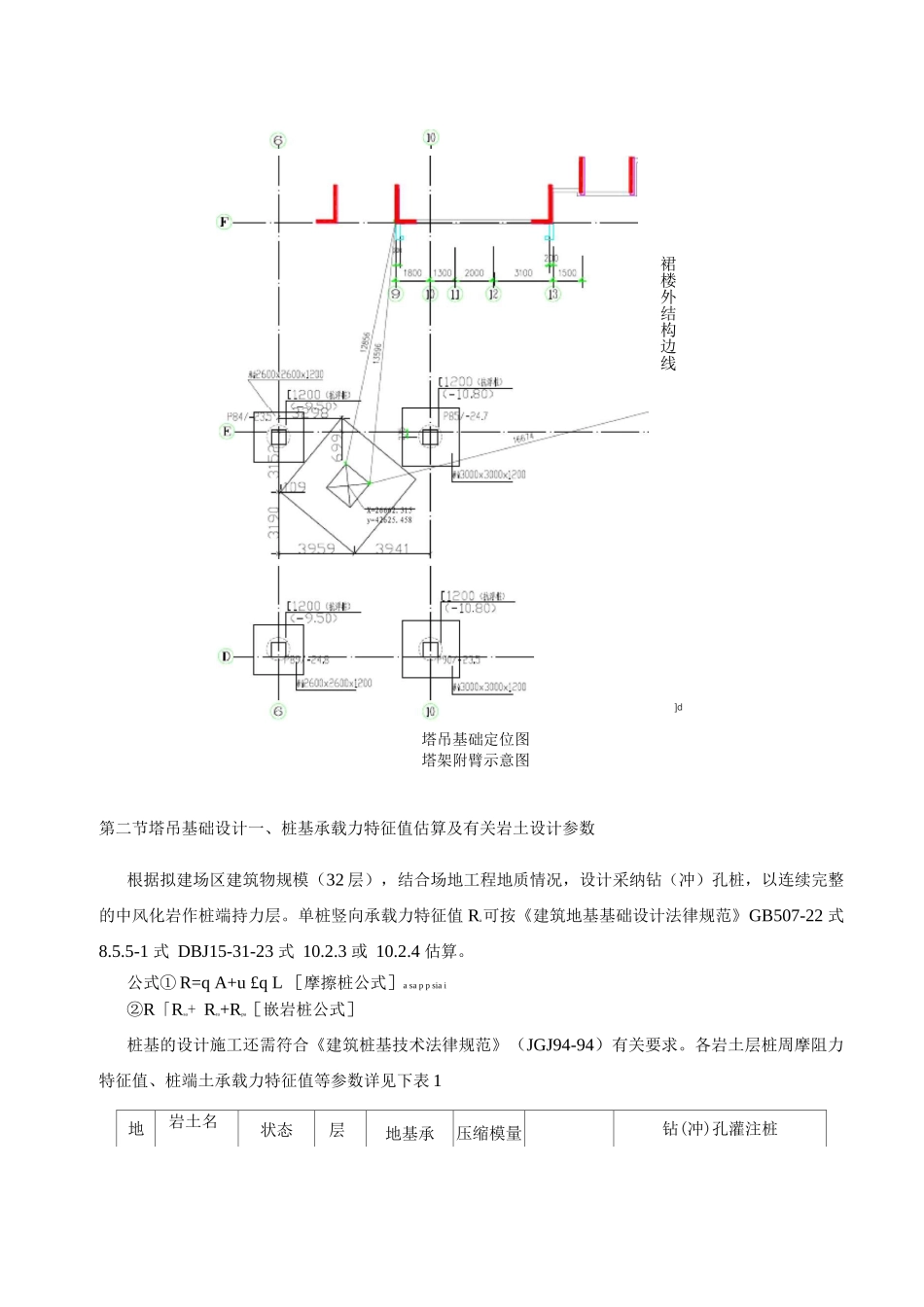

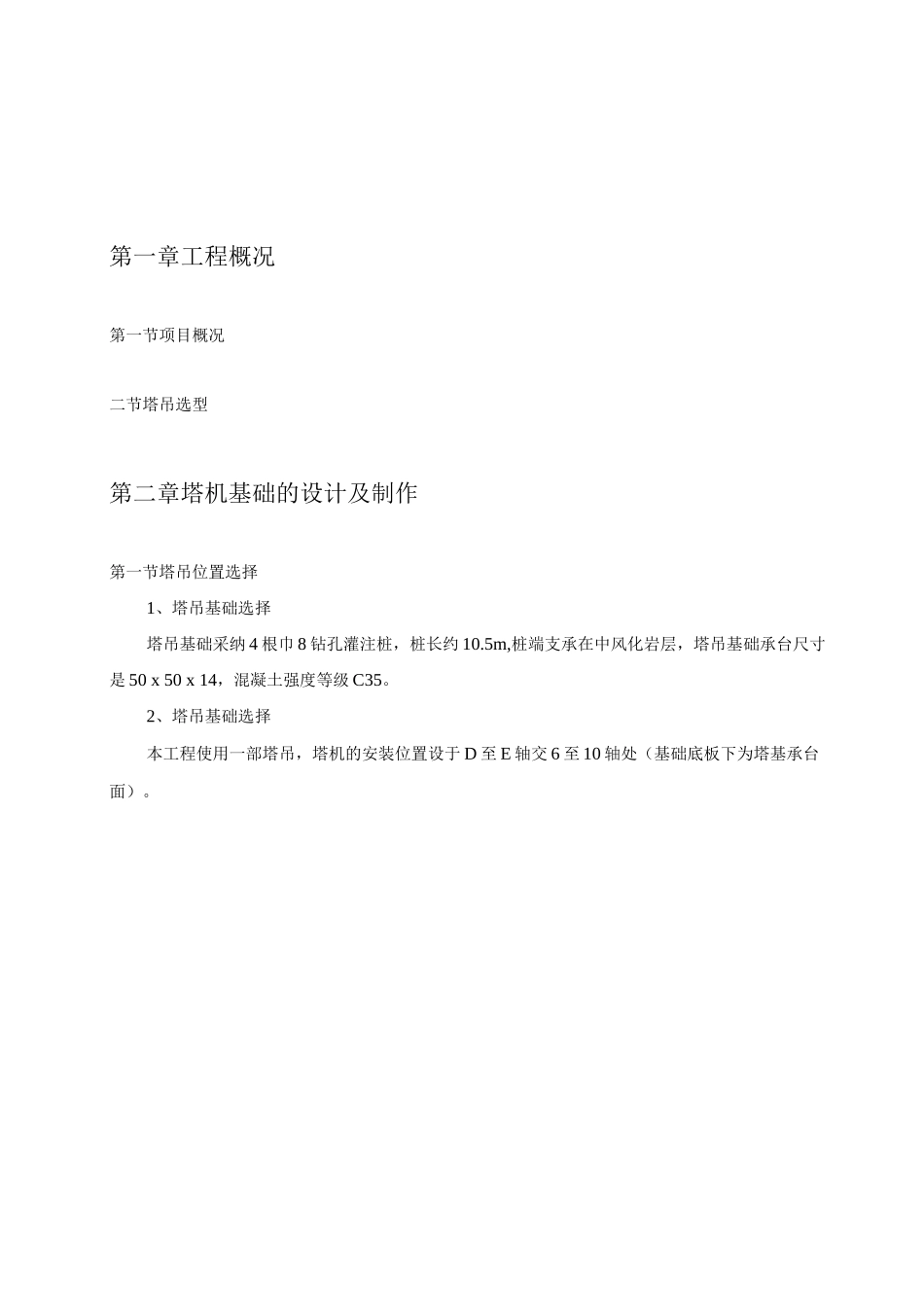

QTZ 自升塔式起重机施工方案第一章工程概况第一节项目概况二节塔吊选型第二章塔机基础的设计及制作第一节塔吊位置选择1、塔吊基础选择塔吊基础采纳 4 根巾 8 钻孔灌注桩，桩长约 10.5m,桩端支承在中风化岩层，塔吊基础承台尺寸是 50 x 50 x 14，混凝土强度等级 C35。2、塔吊基础选择本工程使用一部塔吊，塔机的安装位置设于 D 至 E 轴交 6 至 10 轴处（基础底板下为塔基承台面）。第二节塔吊基础设计一、桩基承载力特征值估算及有关岩土设计参数根据拟建场区建筑物规模（32 层），结合场地工程地质情况，设计采纳钻（冲）孔桩，以连续完整的中风化岩作桩端持力层。单桩竖向承载力特征值 Ra可按《建筑地基基础设计法律规范》GB507-22 式 8.5.5-1 式 DBJ15-31-23 式 10.2.3 或 10.2.4 估算。公式① R=q A+u £q L ［摩擦桩公式］a sa p p sia i②R「Rsa+ Rra+Rpa［嵌岩桩公式］桩基的设计施工还需符合《建筑桩基技术法律规范》（JGJ94-94）有关要求。各岩土层桩周摩阻力特征值、桩端土承载力特征值等参数详见下表 1地岩土名状态层地基承压缩模量钻(冲)孔灌注桩]d裙楼外结构边线塔吊基础定位图塔架附臂示意图层代号称号载力特征值fak&Pa)Es(Mpa)桩周摩阻力特征值q (kPa)桩端承载力特征值q (kPa)岩石抗压强度 f (Mpa)Qml素填土松散由\\10Qal淤泥质土流塑①1502.56粉砂松散-稍密①3110\15粉砂质土岩强风化a177510fr=1.5MPaK中风化a21216015fr=4.4MPa微风化a33033035fr=10.0MPa岩石抗压强度统计表地层时代风化程度岩性地层序号指标天然抗压强度f （Mpa）备注K强风化粉砂质泥岩③1参加统计组数3最大值2.9最小值0.65平均值1.5中风化粉砂质泥岩③2参加统计组数28其中 9 组微风化夹层样未参加数理统计最大值8.7最小值2.8平均值5.0标准差1.81变异系数0.36标准值4.4微风化 粉砂质泥岩a3参加统计组数42最大值19.4最小值8.4平均值12.9标准差2.98变异系数0.23标准值12.1二、塔吊基础设计1、塔吊基础承台设计 D8mm 钻孔桩;桩端要求穿过砂层、强风化进入强风化岩＞2.5mo2、桩基础承台为 5m（长）x5m（宽）x1.4m（厚），桩承台混凝土为 C35 砼，上下配筋为 II 钢*20mm@2mm 双向双层钢筋，内肢 II 钢*16mm@2mm 双向筋。第三节塔吊基脚螺栓预埋塔吊基脚螺栓预埋为 16 根*36mm 长=9mm，螺栓为原厂产品。安装预埋螺栓时用固定模具套入，模具上下螺母固定定型，采纳水平仪校核准确，与承台钢筋焊接牢固...
