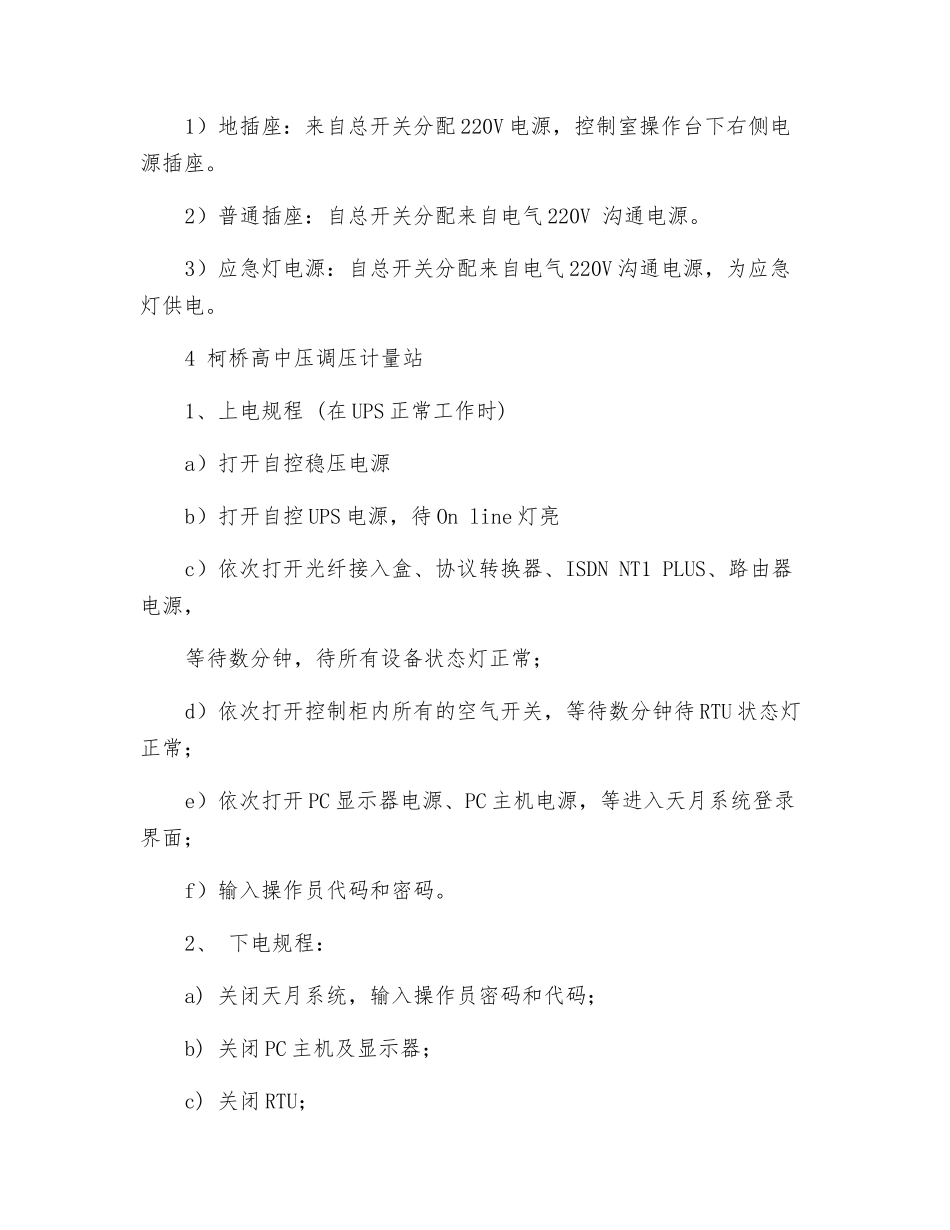

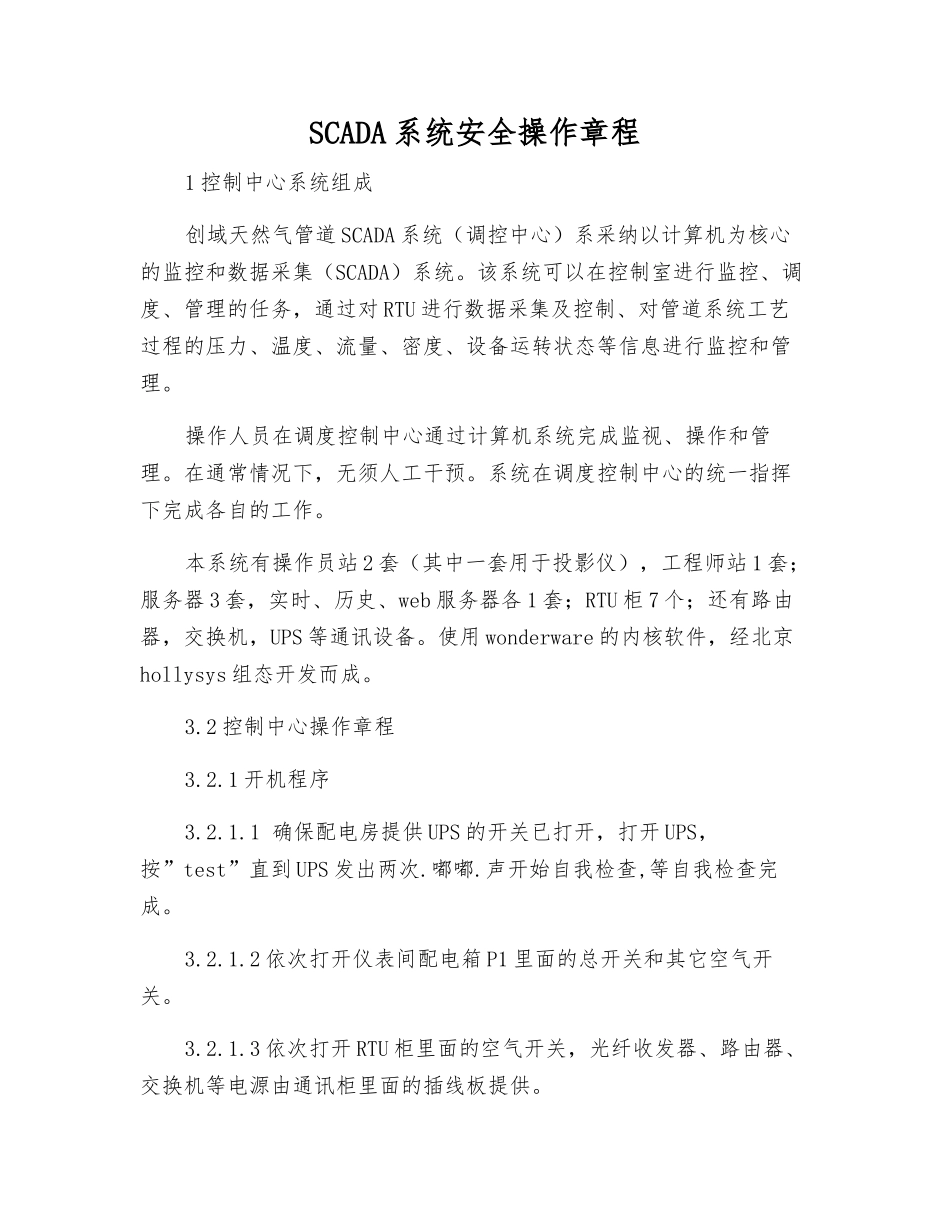

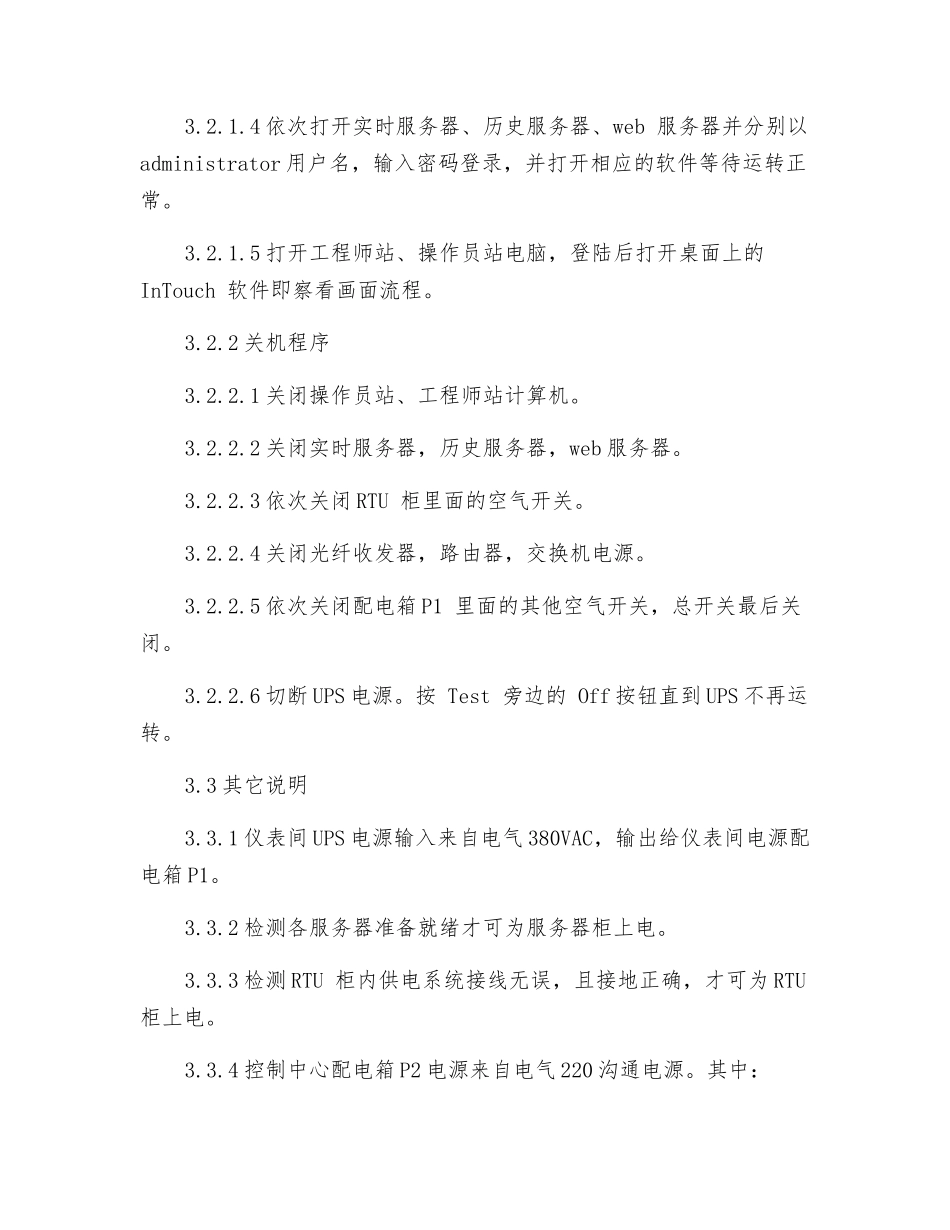

SCADA 系统安全操作章程1 控制中心系统组成创域天然气管道 SCADA 系统（调控中心）系采纳以计算机为核心的监控和数据采集（SCADA）系统。该系统可以在控制室进行监控、调度、管理的任务，通过对 RTU 进行数据采集及控制、对管道系统工艺过程的压力、温度、流量、密度、设备运转状态等信息进行监控和管理。操作人员在调度控制中心通过计算机系统完成监视、操作和管理。在通常情况下，无须人工干预。系统在调度控制中心的统一指挥下完成各自的工作。本系统有操作员站 2 套（其中一套用于投影仪），工程师站 1 套；服务器 3 套，实时、历史、web 服务器各 1 套；RTU 柜 7 个；还有路由器，交换机，UPS 等通讯设备。使用 wonderware 的内核软件，经北京hollysys 组态开发而成。3.2 控制中心操作章程3.2.1 开机程序3.2.1.1 确保配电房提供 UPS 的开关已打开，打开 UPS，按”test”直到 UPS 发出两次.嘟嘟.声开始自我检查,等自我检查完成。3.2.1.2 依次打开仪表间配电箱 P1 里面的总开关和其它空气开关。3.2.1.3 依次打开 RTU 柜里面的空气开关，光纤收发器、路由器、交换机等电源由通讯柜里面的插线板提供。3.2.1.4 依次打开实时服务器、历史服务器、web 服务器并分别以administrator 用户名，输入密码登录，并打开相应的软件等待运转正常。3.2.1.5 打开工程师站、操作员站电脑，登陆后打开桌面上的InTouch 软件即察看画面流程。3.2.2 关机程序3.2.2.1 关闭操作员站、工程师站计算机。3.2.2.2 关闭实时服务器，历史服务器，web 服务器。3.2.2.3 依次关闭 RTU 柜里面的空气开关。3.2.2.4 关闭光纤收发器，路由器，交换机电源。3.2.2.5 依次关闭配电箱 P1 里面的其他空气开关，总开关最后关闭。3.2.2.6 切断 UPS 电源。按 Test 旁边的 Off 按钮直到 UPS 不再运转。3.3 其它说明3.3.1 仪表间 UPS 电源输入来自电气 380VAC，输出给仪表间电源配电箱 P1。3.3.2 检测各服务器准备就绪才可为服务器柜上电。3.3.3 检测 RTU 柜内供电系统接线无误，且接地正确，才可为 RTU柜上电。3.3.4 控制中心配电箱 P2 电源来自电气 220 沟通电源。其中：1）地插座：来自总开关分配 220V 电源，控制室操作台下右侧电源插座。2）普通插座：自总开关分配来自电气 220V 沟通电源。3）应急灯电源：自总开关分配来自电气 220V 沟通电源，为应急灯供电。4 柯桥高中压调压计量站1、上电规程 (...
