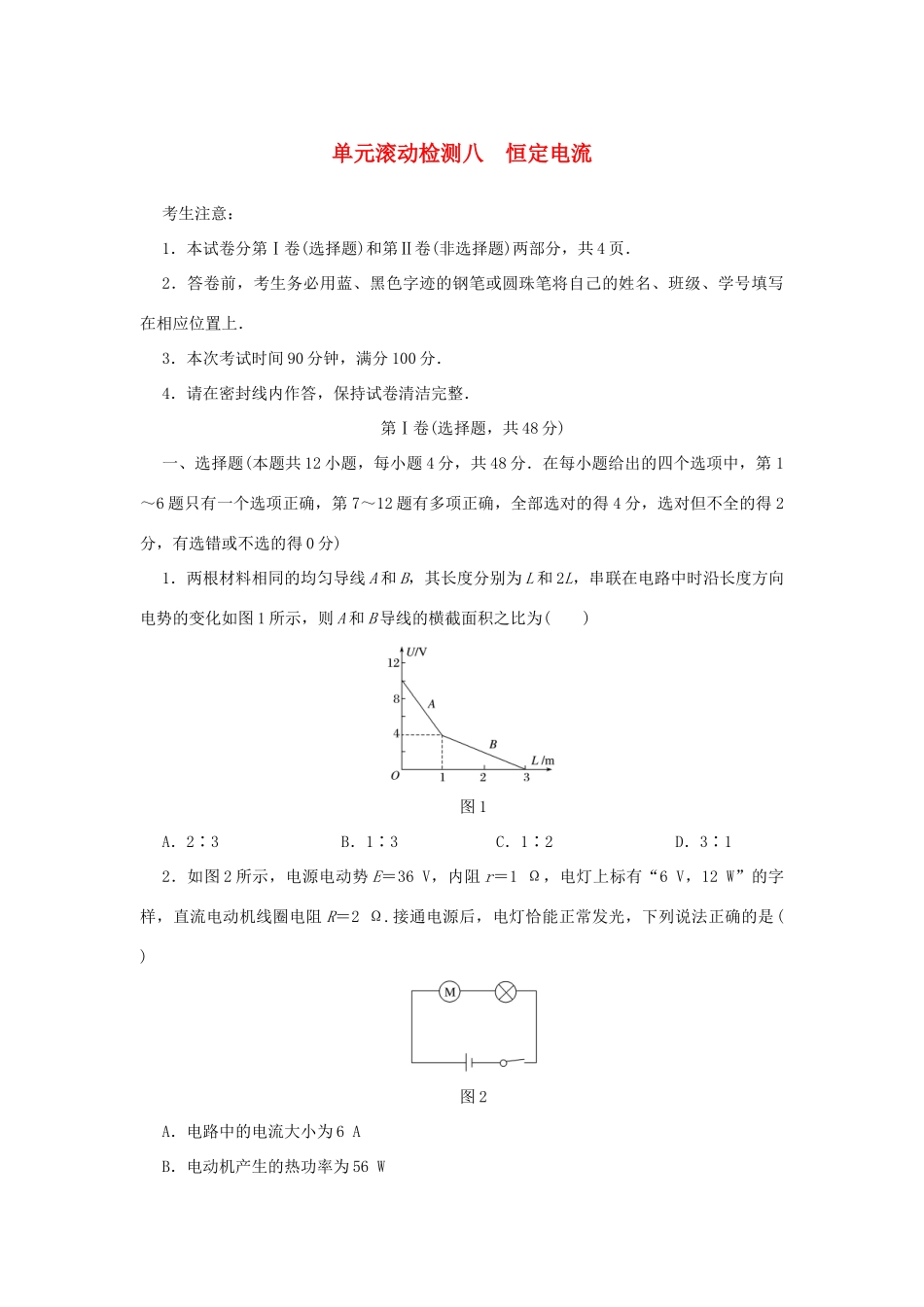

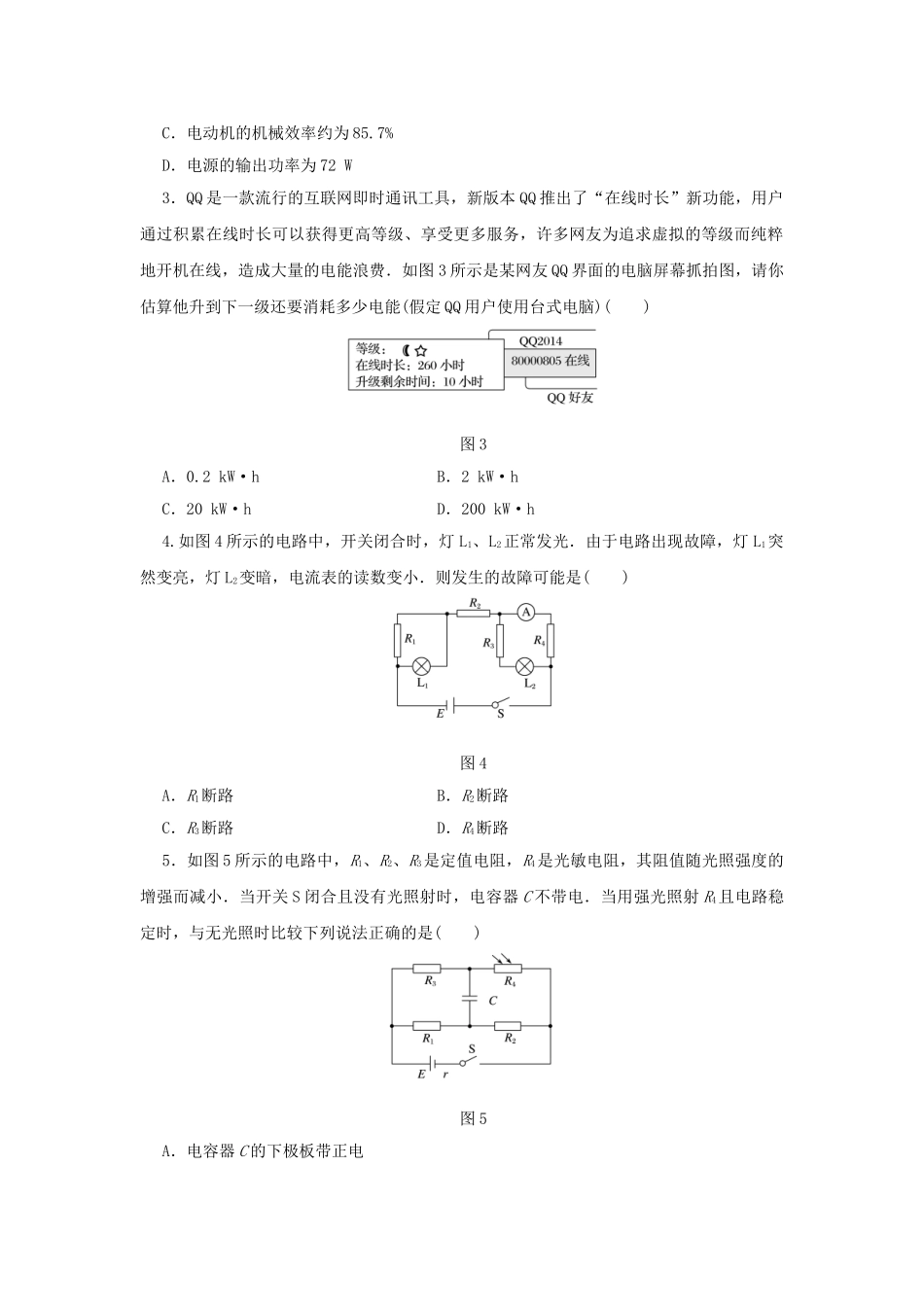

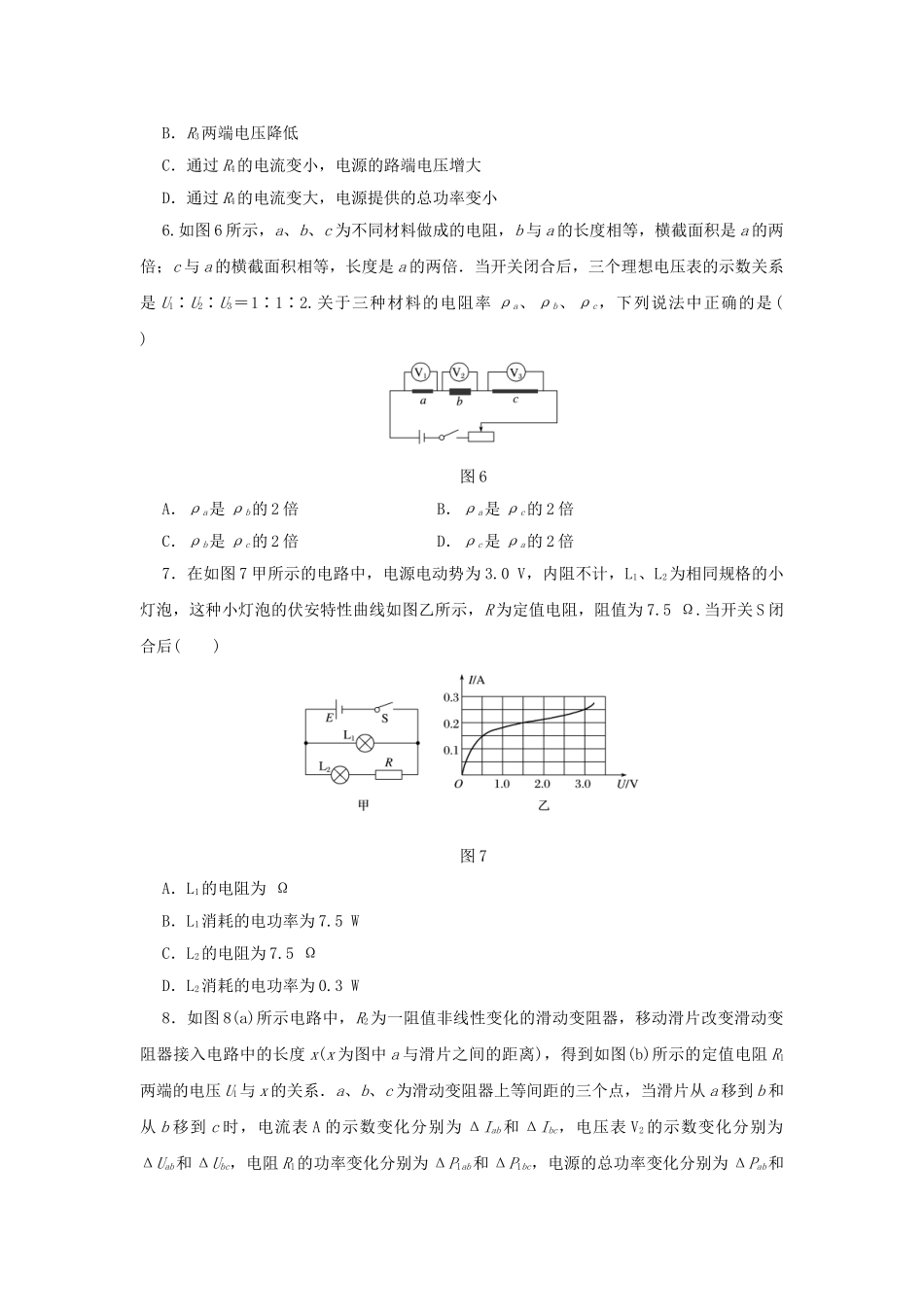

单元滚动检测八恒定电流考生注意：1．本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共4页．2．答卷前，考生务必用蓝、黑色字迹的钢笔或圆珠笔将自己的姓名、班级、学号填写在相应位置上．3．本次考试时间90分钟，满分100分．4．请在密封线内作答，保持试卷清洁完整．第Ⅰ卷(选择题，共48分)一、选择题(本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，第1～6题只有一个选项正确，第7～12题有多项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分)1．两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图1所示，则A和B导线的横截面积之比为()图1A．2∶3B．1∶3C．1∶2D．3∶12．如图2所示，电源电动势E＝36V，内阻r＝1Ω，电灯上标有“6V，12W”的字样，直流电动机线圈电阻R＝2Ω.接通电源后，电灯恰能正常发光，下列说法正确的是()图2A．电路中的电流大小为6AB．电动机产生的热功率为56WC．电动机的机械效率约为85.7%D．电源的输出功率为72W3．QQ是一款流行的互联网即时通讯工具，新版本QQ推出了“在线时长”新功能，用户通过积累在线时长可以获得更高等级、享受更多服务，许多网友为追求虚拟的等级而纯粹地开机在线，造成大量的电能浪费．如图3所示是某网友QQ界面的电脑屏幕抓拍图，请你估算他升到下一级还要消耗多少电能(假定QQ用户使用台式电脑)()图3A．0.2kW·hB．2kW·hC．20kW·hD．200kW·h4.如图4所示的电路中，开关闭合时，灯L1、L2正常发光．由于电路出现故障，灯L1突然变亮，灯L2变暗，电流表的读数变小．则发生的故障可能是()图4A．R1断路B．R2断路C．R3断路D．R4断路5．如图5所示的电路中，R1、R2、R3是定值电阻，R4是光敏电阻，其阻值随光照强度的增强而减小．当开关S闭合且没有光照射时，电容器C不带电．当用强光照射R4且电路稳定时，与无光照时比较下列说法正确的是()图5A．电容器C的下极板带正电B．R3两端电压降低C．通过R4的电流变小，电源的路端电压增大D．通过R4的电流变大，电源提供的总功率变小6.如图6所示，a、b、c为不同材料做成的电阻，b与a的长度相等，横截面积是a的两倍；c与a的横截面积相等，长度是a的两倍．当开关闭合后，三个理想电压表的示数关系是U1∶U2∶U3＝1∶1∶2.关于三种材料的电阻率ρa、ρb、ρc，下列说法中正确的是()图6A．ρa是ρb的2倍B．ρa是ρc的2倍C．ρb是ρc的2倍D．ρc是ρa的2倍7．在如图7甲所示的电路中，电源电动势为3.0V，内阻不计，L1、L2为相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，R为定值电阻，阻值为7.5Ω.当开关S闭合后()图7A．L1的电阻为ΩB．L1消耗的电功率为7.5WC．L2的电阻为7.5ΩD．L2消耗的电功率为0.3W8．如图8(a)所示电路中，R2为一阻值非线性变化的滑动变阻器，移动滑片改变滑动变阻器接入电路中的长度x(x为图中a与滑片之间的距离)，得到如图(b)所示的定值电阻R1两端的电压U1与x的关系．a、b、c为滑动变阻器上等间距的三个点，当滑片从a移到b和从b移到c时，电流表A的示数变化分别为ΔIab和ΔIbc，电压表V2的示数变化分别为ΔUab和ΔUbc，电阻R1的功率变化分别为ΔP1ab和ΔP1bc，电源的总功率变化分别为ΔPab和ΔPbc，则下列说法正确的是()图8A．ΔIab＝ΔIbcB．ΔUab＝ΔUbcC．ΔP1ab＜ΔP1bcD．ΔPab＞ΔPbc9．已知将电阻R1与R2分别接在同一电池组的两极时消耗的电功率相同，电池组向两个电阻供电时的电流分别是I1和I2，电池组内阻消耗的功率分别是P1′和P2′，电池组的效率分别是η1和η2，电阻两端的电压分别是U1和U2，若I1＜I2，则有()A．R1＞R2B．U1＞U2C．η1＞η2D．P1′＞P2′10．压敏电阻的阻值会随所受压力的增大而减小，某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图9所示，将压敏电阻平放在电梯内，其受压面向上，在受压面上放一物体m，电梯静止时电流表示数为I0，当电梯做四种不同的运动时，电流表示数分别如图10甲、乙、丙和丁所示，下列判断中正确的是()图9图10A．甲图表示电梯可能做匀速直线运动B．乙图表示电梯可能做匀加速上升运动C．丙图表示电梯可能做匀加...
