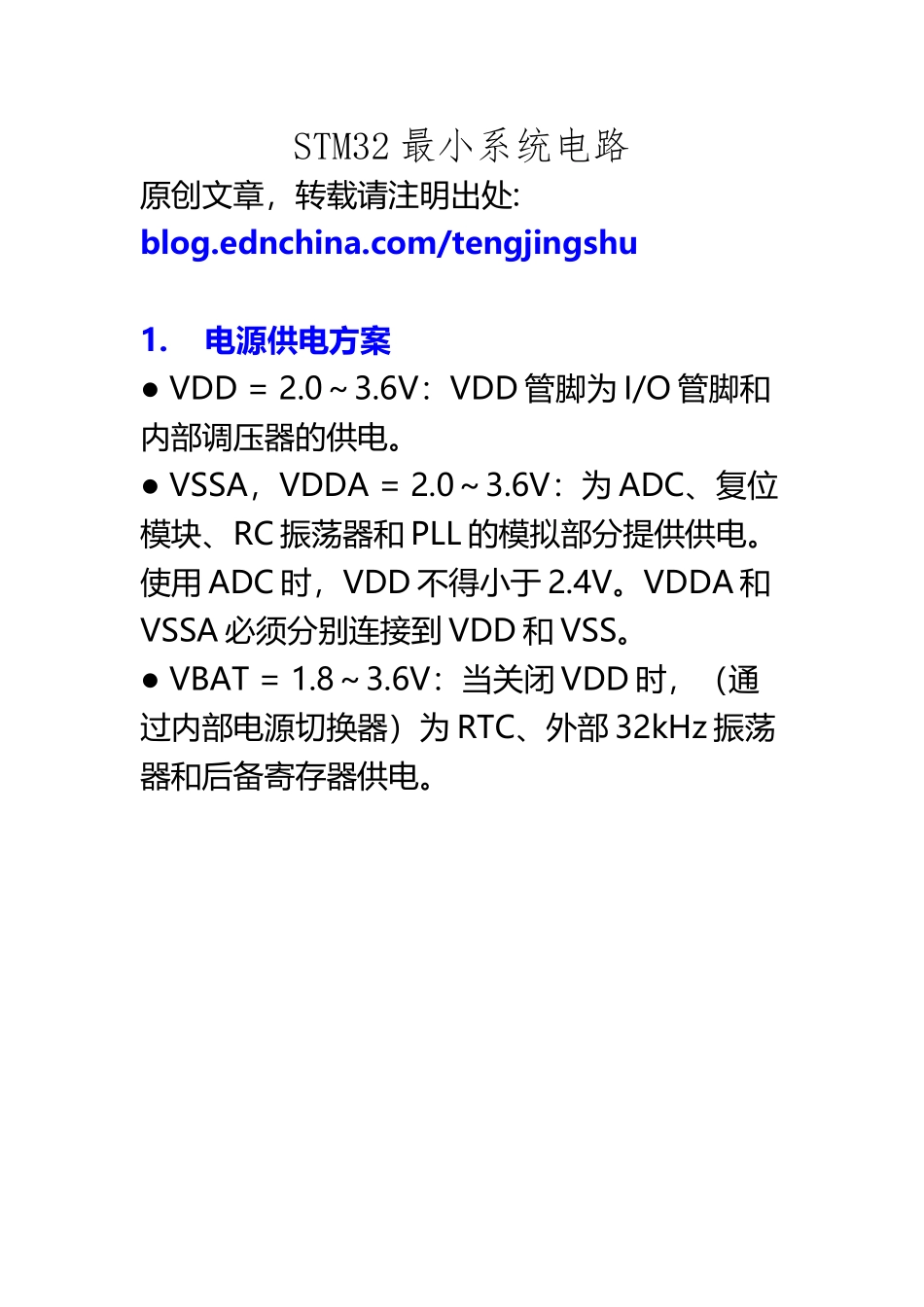

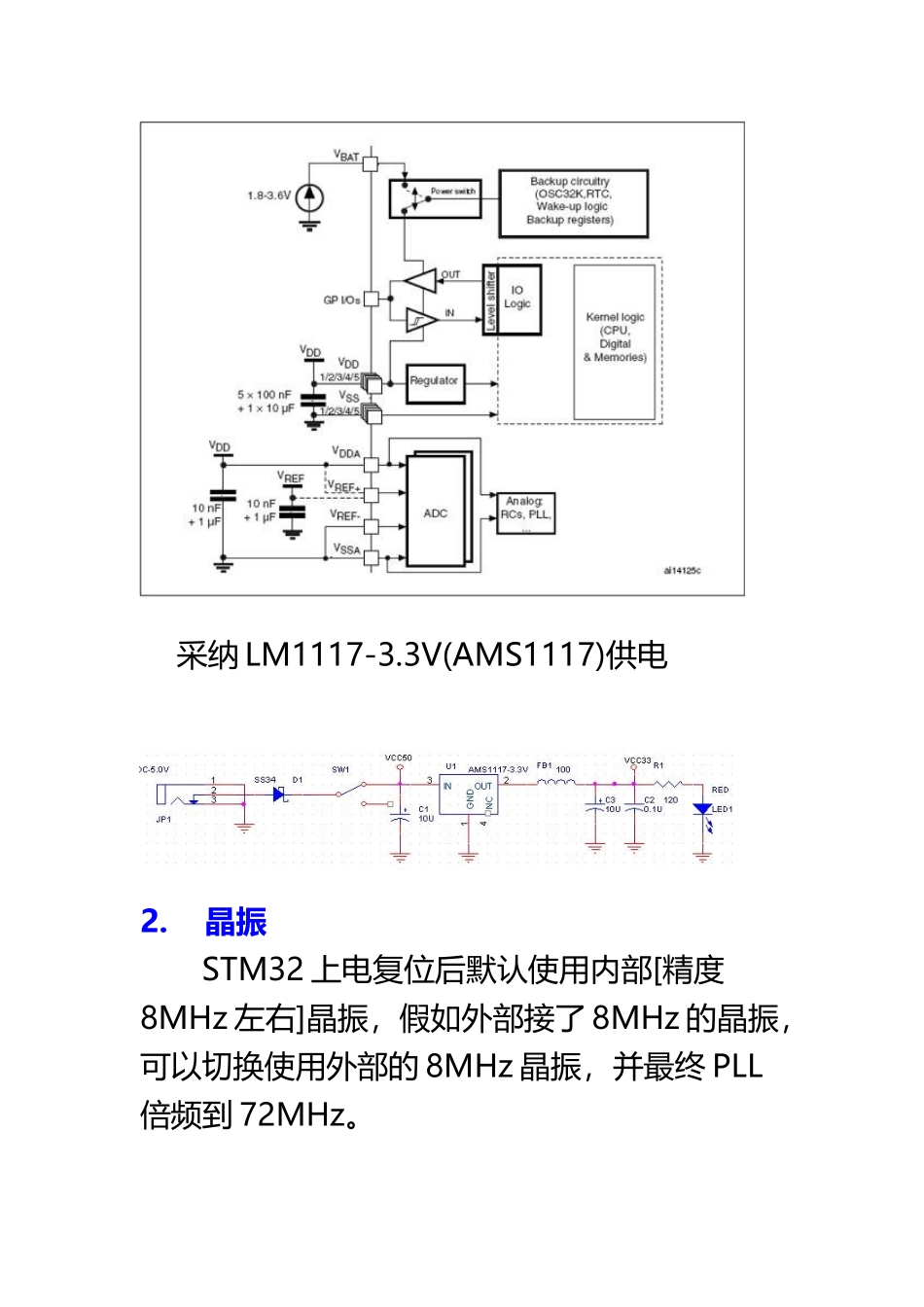

STM32 最小系统电路(15页)Good is good, but better carries it.精益求精，善益求善。STM32 最小系统电路原创文章，转载请注明出处:blog.ednchina.com/tengjingshu 1. 电源供电方案 ● VDD = 2.0～3.6V：VDD 管脚为 I/O 管脚和内部调压器的供电。 ● VSSA，VDDA = 2.0～3.6V：为 ADC、复位模块、RC 振荡器和 PLL 的模拟部分提供供电。使用 ADC 时，VDD 不得小于 2.4V。VDDA 和VSSA 必须分别连接到 VDD 和 VSS。 ● VBAT = 1.8～3.6V：当关闭 VDD 时，（通过内部电源切换器）为 RTC、外部 32kHz 振荡器和后备寄存器供电。 采纳 LM1117-3.3V(AMS1117)供电 2. 晶振STM32 上电复位后默认使用内部[精度8MHz 左右]晶振，假如外部接了 8MHz 的晶振，可以切换使用外部的 8MHz 晶振，并最终 PLL倍频到 72MHz。 3. JTAG 接口在官方给出的原理图基本是结合 STM32 三合一套件赠送的 ST-Link II 给出的 JTAG 接口。 ST-Link II SK-STM32F 学习评估套件原理图的 JTAG 连接很多时候为了省钱，所以很多人采纳wiggler + H-JTAG 的方案。H-JTAG 其实是twentyone 大侠开发的调试仿真烧写软件，界面很清新很简洁。H-JTAG 界面H-JTAG 软件的下载： H-JTAG 官网：twentyone 大侠的 blog： 关于 STM32 H-JTAG 的使用，请看下一篇博文 Wiggler 其实是一个并口下载方案，其实电路图有很多种，不过一些有可能不能使用，所以要注意。你可以在 taobao 上买人家现成做好的这种 Wiggler 下载线，最简便的方法是自己动手做一条，其实很简单，用面包板焊一个74HC244 就可以了。 Wiggler 电路图下载：电路图中”RESET SELECT”和”RST JUMPER”不接，假如接上的话会识别不了芯片。 STM32 电路中的 JTAG 接口，要注意的是上图 HEADER10X2 接头的第 1 和第 2 管脚接JTAG-VDD，其实是对应 74HC244 的芯片电压，假如 74244 采纳的 3.3V 的低压芯片的话，这个 JTAG-VDD 就接 3.3V。假如采纳的是 5V电压的 74244 的话，这个 JTAG-VDD 就是5V。4. 串口 ISP 下载 STM32 还可以用 ISP 下载，ISP 下载软件也有很多，包括官方的，其他公司和个人的都有。要注意的是，在 ISP 下载前把跳线BOOT0=1，BOOT1=0 ，下载完成后，把BOOT0 的跳线接回 0，也即BOOT0=0，BOOT1=0 。官方 ISP 软件下载：5. 系统复位6. BOOT0 和 BOOT1 STM32 三种启动模式对...
