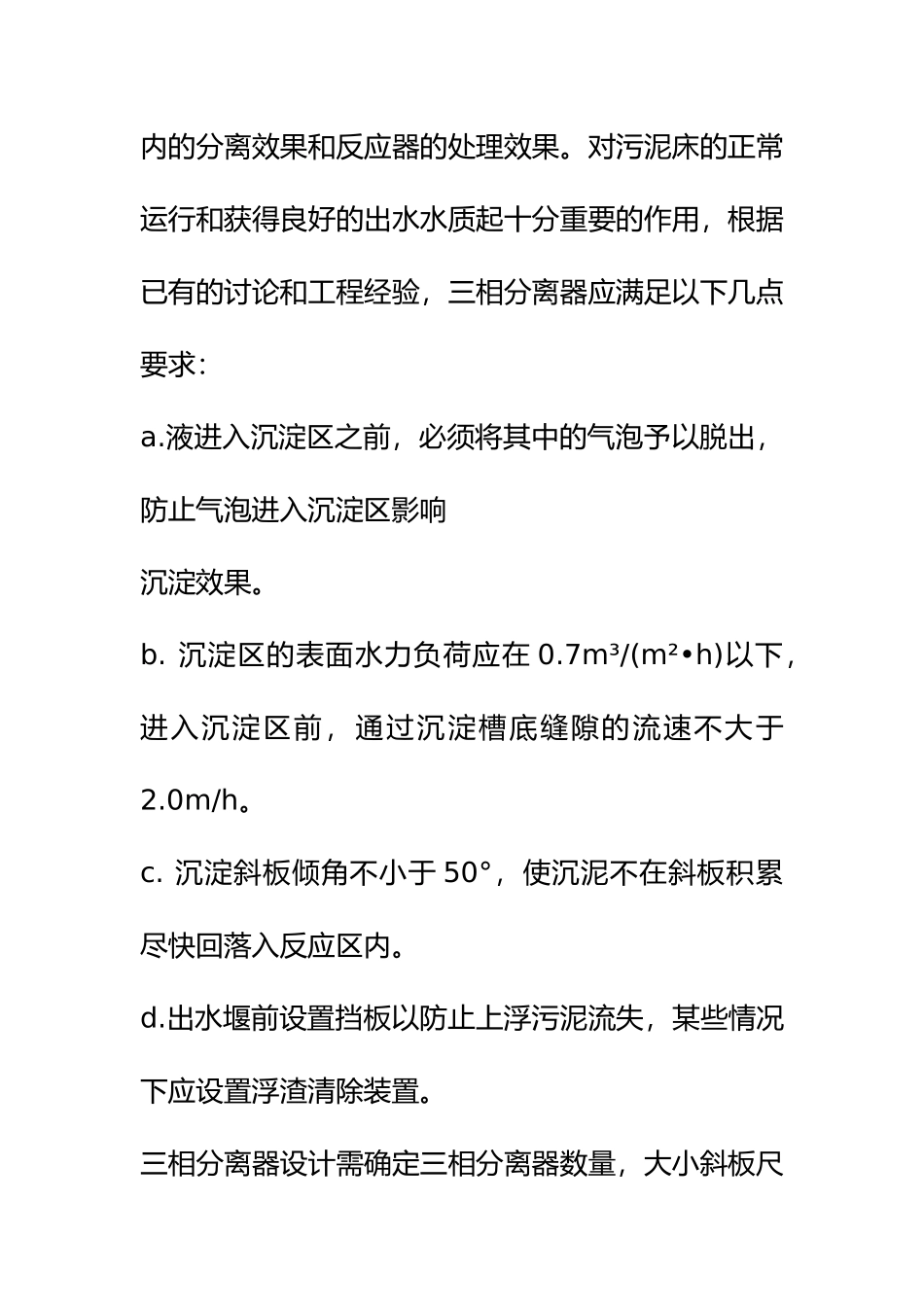

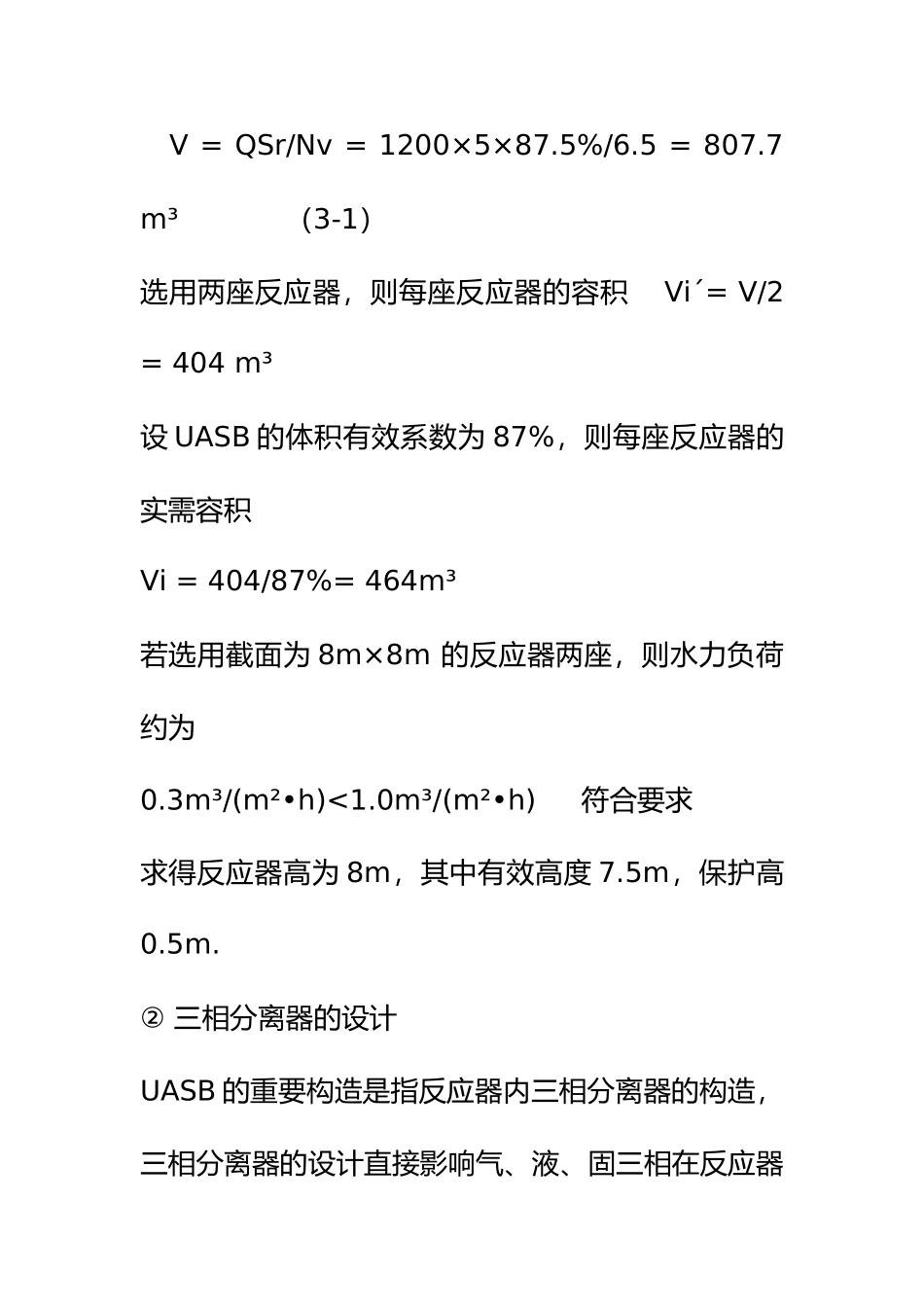

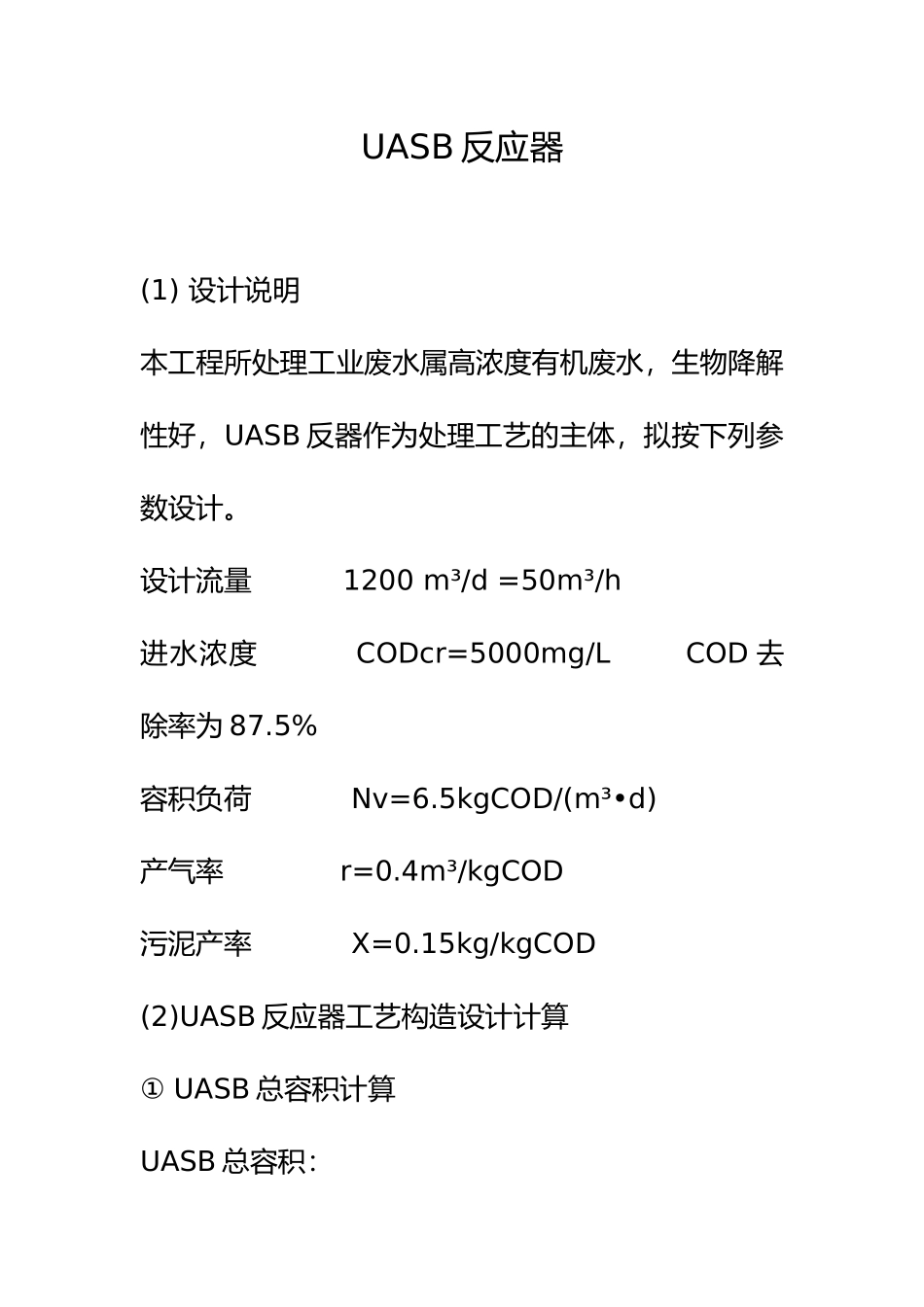

UASB 反应器(1) 设计说明本工程所处理工业废水属高浓度有机废水，生物降解性好，UASB 反器作为处理工艺的主体，拟按下列参数设计。设计流量 1200 m³/d =50m³/h进水浓度 CODcr=5000mg/L COD 去除率为 87.5%容积负荷 Nv=6.5kgCOD/(m³•d)产气率 r=0.4m³/kgCOD污泥产率 X=0.15kg/kgCOD(2)UASB 反应器工艺构造设计计算① UASB 总容积计算UASB 总容积： V = QSr/Nv = 1200×5×87.5%/6.5 = 807.7 m³ （3-1）选用两座反应器，则每座反应器的容积 Viˊ= V/2 = 404 m³设 UASB 的体积有效系数为 87%，则每座反应器的实需容积 Vi = 404/87%= 464m³若选用截面为 8m×8m 的反应器两座，则水力负荷约为 0.3m³/(m²•h)<1.0m³/(m²•h) 符合要求求得反应器高为 8m，其中有效高度 7.5m，保护高0.5m.② 三相分离器的设计UASB 的重要构造是指反应器内三相分离器的构造，三相分离器的设计直接影响气、液、固三相在反应器内的分离效果和反应器的处理效果。对污泥床的正常运行和获得良好的出水水质起十分重要的作用，根据已有的讨论和工程经验，三相分离器应满足以下几点要求：a.液进入沉淀区之前，必须将其中的气泡予以脱出，防止气泡进入沉淀区影响沉淀效果。b. 沉淀区的表面水力负荷应在 0.7m³/(m²•h)以下，进入沉淀区前，通过沉淀槽底缝隙的流速不大于2.0m/h。c. 沉淀斜板倾角不小于 50°，使沉泥不在斜板积累尽快回落入反应区内。d.出水堰前设置挡板以防止上浮污泥流失，某些情况下应设置浮渣清除装置。三相分离器设计需确定三相分离器数量，大小斜板尺寸、倾角和相互关系。三相分离器由上下两组重叠的高度不同的三角形集气罩组成。本设计采纳上集气罩为大集气罩，下集气罩为小集气罩。大集气罩由钢板制成，起集气作用，小集气罩为实心钢筋混凝土结构，实起支撑作用。 取 上 下 三 角 形 集 气 罩 斜 面 的 水 平 倾 角 为θ=55°，h2=0.5m根据图 b 所示几何关系可得：b1=h2/tgθ=0.5/tg55°=0.35m （3-2）b2=b-2 b1=2.67-2×0.35=1.97m （3-3）下三角形集气罩之间污泥回流缝中混合液上升流速v1 可用下式计算：v1 = Q/S1 （3-4）S1 = b2×l×n = 1.97×8×3 = 47.28 m² （3-5） = 25/47.28 = 0.53m/h < 2m/h取 CD 为 0.3m，上三角形集气罩与下三角形集气罩斜面之间回流缝流速 v2 可用下式计算：v2 = Q/S2 S2 = CD×l×2n = 0.3×8×2×3 =...
