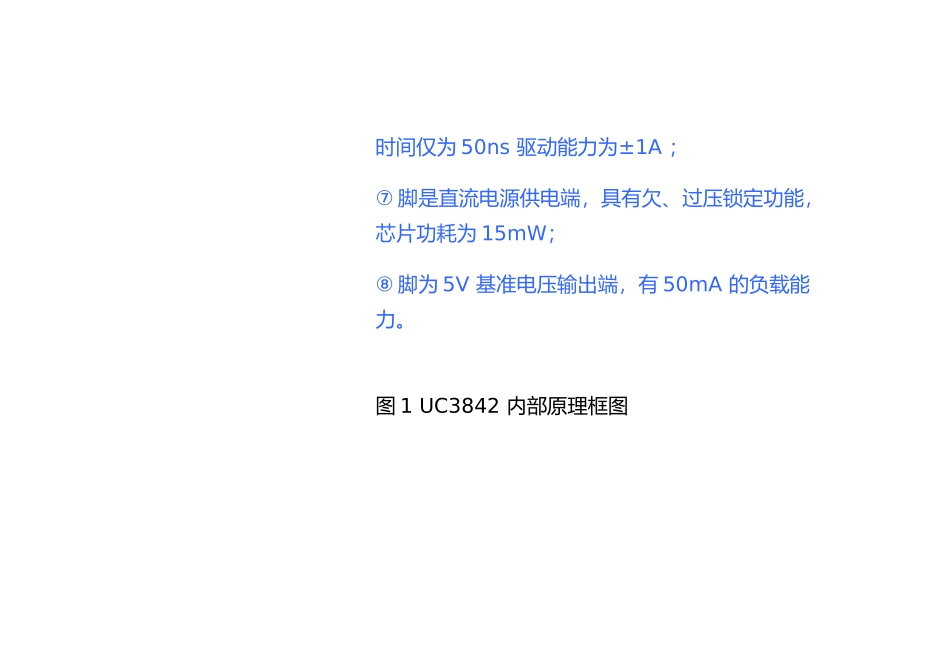

楼主 伟林电源 | 论坛达人 (10875) | 发消息 UC3842 的原理及应用详解 1 UC3842 内部工作原理简介 图 1 示出了 UC3842 内部框图和引脚图，UC3842 采纳固定工作频率脉冲宽度可控调制方式，共有 8 个引脚，各脚功能如下：① 脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；② 脚是反馈电压输入端，此脚电压与误差放大器同相端的 2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③ 脚为电流检测输入端， 当检测电压超过 1V 时缩小脉冲宽度使电源处于间歇工作状态；④ 脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(RT×CT)；⑤ 脚为公共地端；⑥ 脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为 50ns 驱动能力为±1A ；⑦ 脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为 15mW；⑧ 脚为 5V 基准电压输出端，有 50mA 的负载能力。 图 1 UC3842 内部原理框图 回复 | 赠予 2025-05-11 02:57 1伟| 2 UC3842 组成的开关电源电路 图 2 是由 UC3842 构成的开关电源电路，220V 市电由 C1、L1 滤除电磁干扰，负温度系数的热敏电阻 Rt1 限流，再经 VC 整流、C2 滤波，电阻 R1、电位器 RP1 降压后加到 UC3842 的供电端（⑦脚），为 UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为 UC3842 提供正常工作电压，另一方面经 R3、R4 分压加到误差放大器的反相输入端②脚，为 UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。④脚和⑧脚外接的 R6、C8 决定了振荡频率，其振荡频率的最大值可达 500KHz。R5、C6用于改善增益和频率特性。⑥脚输出的方波信号经 R7、R8 分压后驱动 MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。电阻 R10 用于电流检测，经 R9、C9 滤滤后送入 UC3842 的③脚形成电流反馈环. 所以由 UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当 UC3842 的③脚电压高于 1V 时振荡器停振，保护功率管不至于过流而损坏。电路上电时，外接的启动电路通过引脚 7 提供芯片需要的启动电压。在启动电源的作用下，芯片开始工作，脉冲宽度调制电路产生的脉冲信号经 6 脚输出驱动外接的开关功率管工作。...
