USB接口定义及封装

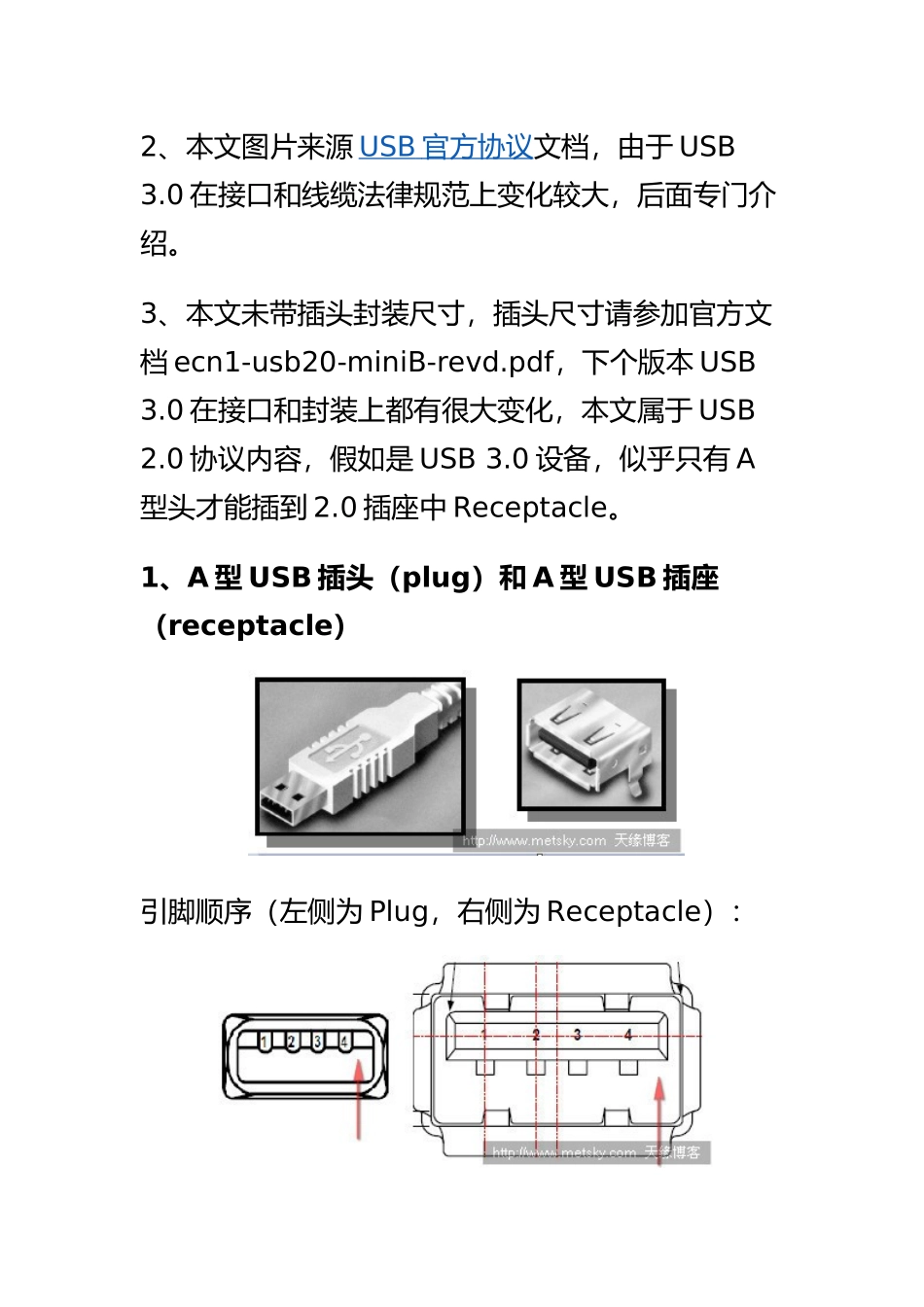

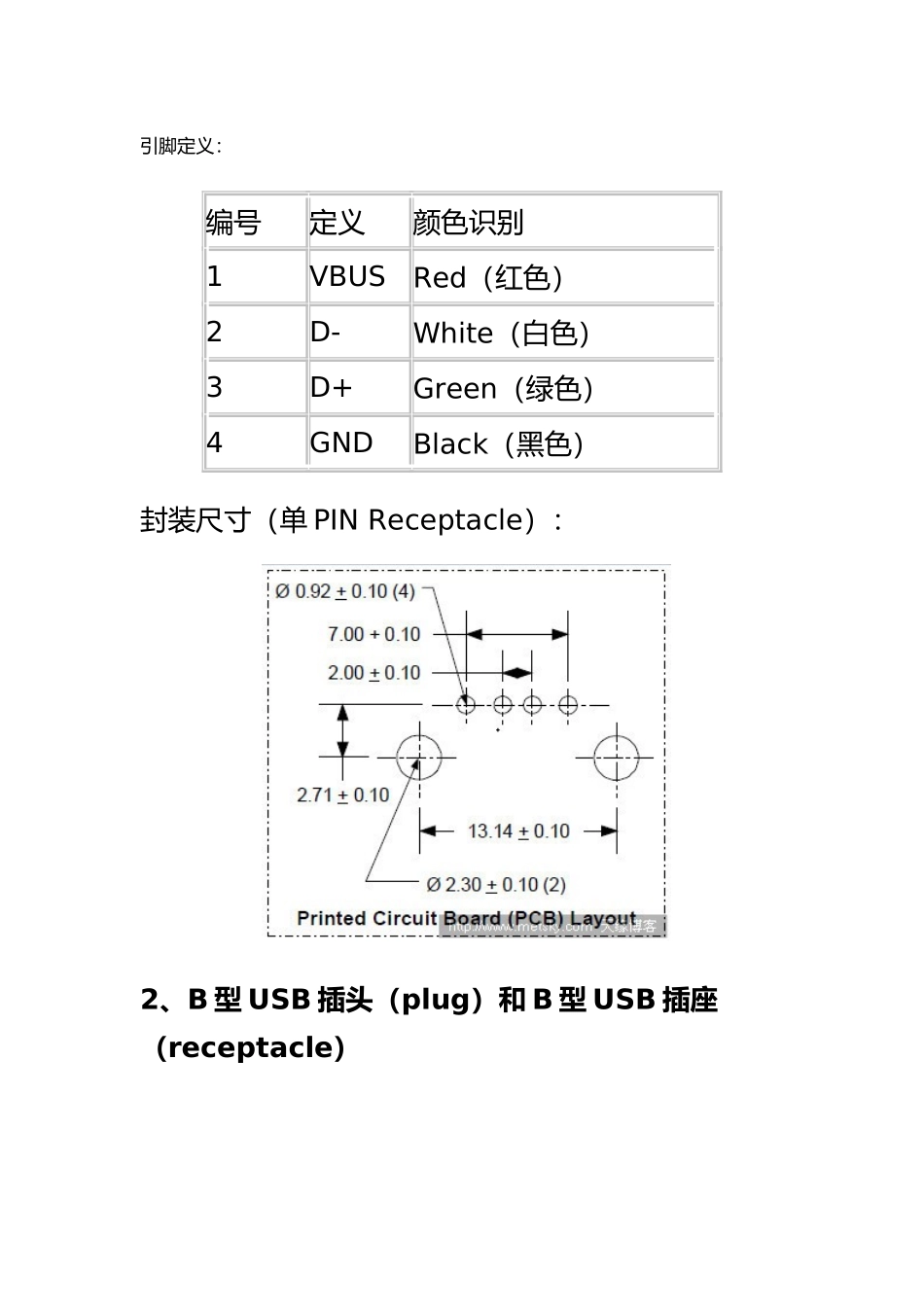

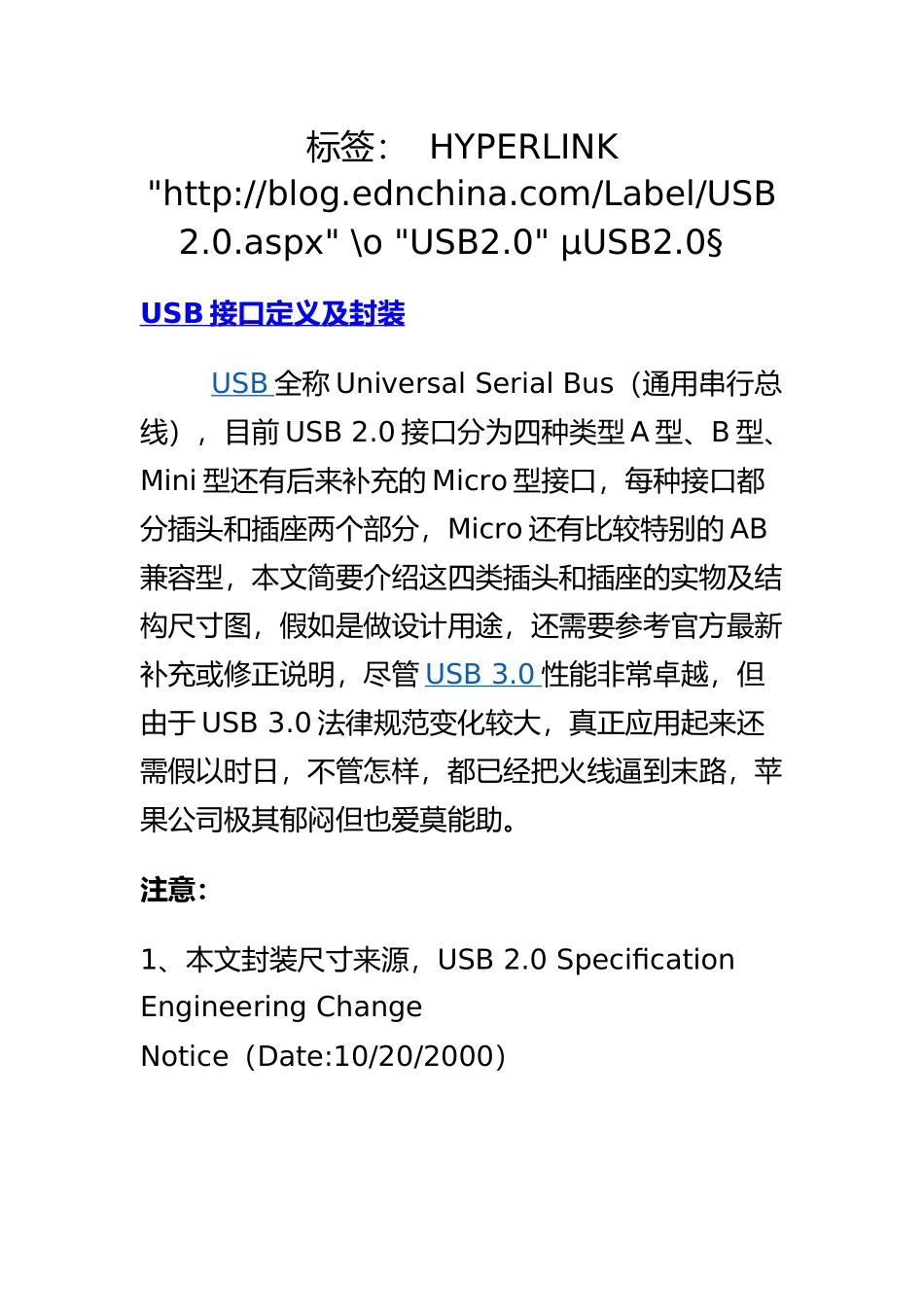

标签： HYPERLINK "http://blog.ednchina.com/Label/USB2.0.aspx" \o "USB2.0" µUSB2.0§ USB 接口定义及封装 USB 全称 Universal Serial Bus（通用串行总线），目前 USB 2.0 接口分为四种类型 A 型、B 型、Mini 型还有后来补充的 Micro 型接口，每种接口都分插头和插座两个部分，Micro 还有比较特别的 AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，假如是做设计用途，还需要参考官方最新补充或修正说明，尽管 USB 3.0 性能非常卓越，但由于 USB 3.0 法律规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源 USB 官方协议 文档，由于 USB 3.0 在接口和线缆法律规范上变化较大，后面专门介绍。3、本文未带插头封装尺寸，插头尺寸请参加官方文档 ecn1-usb20-miniB-revd.pdf，下个版本 USB 3.0 在接口和封装上都有很大变化，本文属于 USB 2.0 协议内容，假如是 USB 3.0 设备，似乎只有 A型头才能插到 2.0 插座中 Receptacle。1、A 型 USB 插头（plug）和 A 型 USB 插座（receptacle） 引脚顺序（左侧为 Plug，右侧为 Receptacle）：引脚定义：编号定义颜色识别1VBUSRed（红色）2D-White（白色）3D+Green（绿色）4GNDBlack（黑色）封装尺寸（单 PIN Receptacle）： 2、B 型 USB 插头（plug）和 B 型 USB 插座（receptacle） 引脚顺序（左侧为 Plug，右侧为 Receptacle，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义、封装尺寸均与 A 型 USB 引脚说明相同。封装尺寸（单 PIN Receptacle）： 3、Mini B 型 USB 插头（plug）和 Mini B 型USB 插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle，注意宽边在上，USB 端口朝向自己）： 引脚定义：编号 定义 颜色识别1VBUSRed（红色）2D-White（白色）3D+Green（绿色）4IDNot connected（未连接）5GND Black（黑色）封装尺寸（Receptacle）：以上部分为 USB 2.0 法律规范内容，下面的 Micro USB 实际上是在 2025 年才发布的补充法律规范，由于该接口定义无法后向支持 USB 3.0 协议，故仍然归于 USB 2.0 协议包。4、Micro USB 插头和插座Micro USB 补充定义用于蜂窝电话和便携设备的Micro USB 接口，比 Mini USB 接口更小。其中标准 A 型和标准 B 型及 Mini-B 型都是在 USB 2.0 法律规范里定义，2025 补充的 Micro USB 法律规范定义了，补充了以下定义：Micro-B plug and receptacleMicro-AB receptacleMicro-A plug由于该协议文档极不清楚，相关插图也是采纳贴图形式，所以不再抓图介绍，只放两个实物照片上来看一下（图片来源:USB MOBILE）：
