V带传动设计计算流程

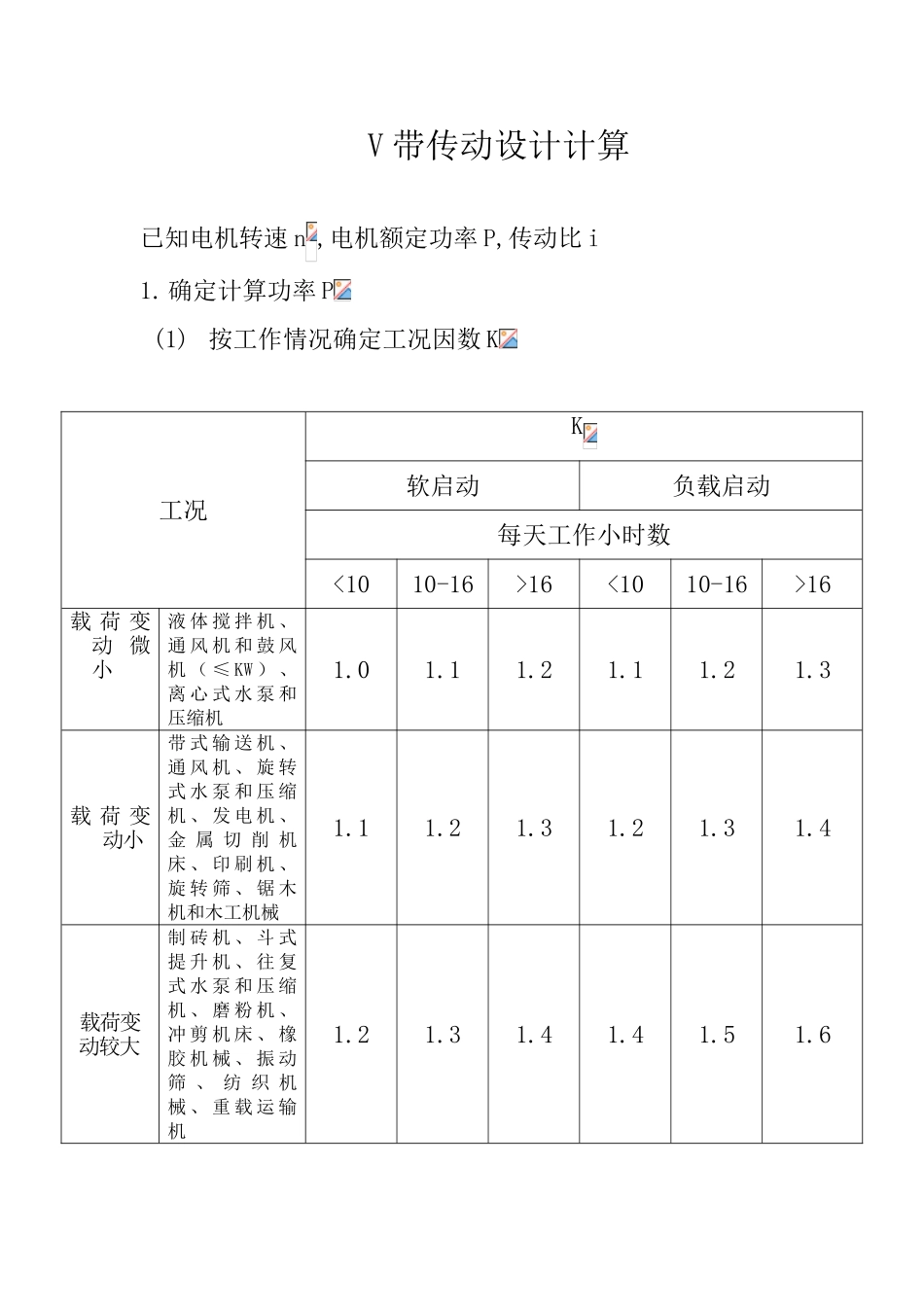

V带传动设计计算流程_第1页
1/7

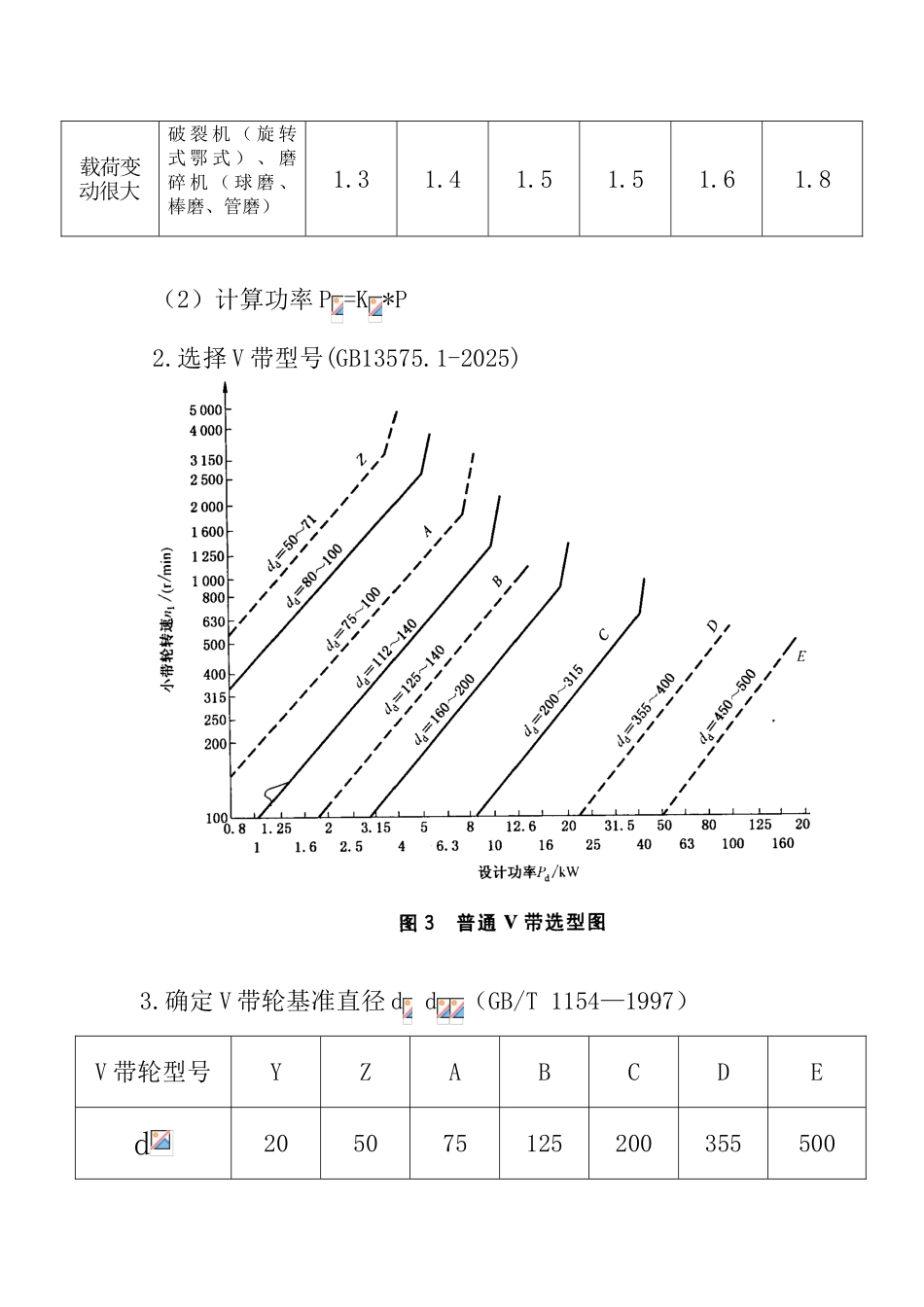

V带传动设计计算流程_第2页
2/7

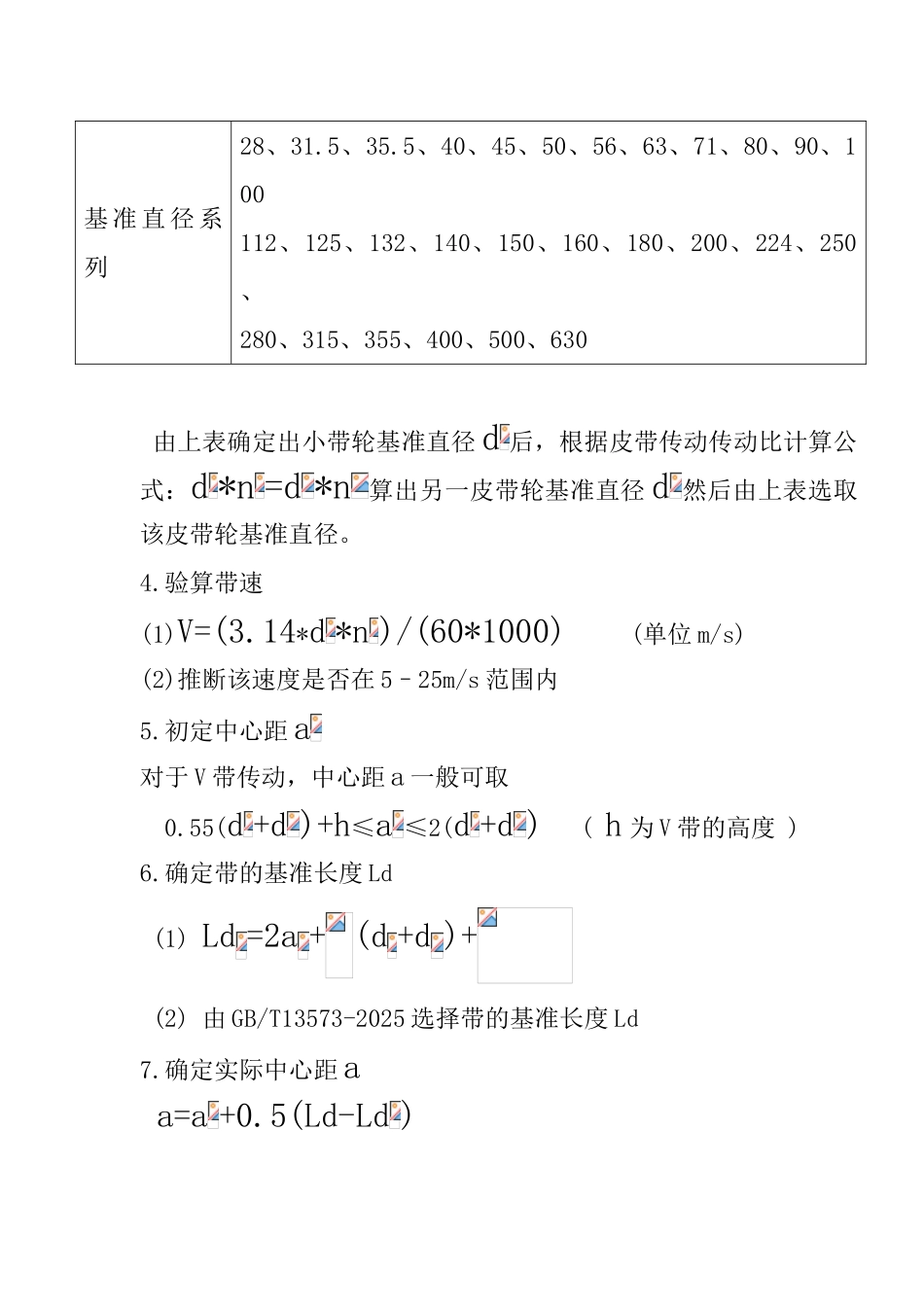

V带传动设计计算流程_第3页
3/7
V 带传动设计计算已知电机转速 n ,电机额定功率 P,传动比 i1.确定计算功率 P (1) 按工作情况确定工况因数 K工况K软启动负载启动每天工作小时数<1010-16>16<1010-16>16载 荷 变动 微小液 体 搅 拌 机 、通 风 机 和 鼓 风机 ( ≤ KW ) 、离 心 式 水 泵 和压缩机1.01.11.21.11.21.3载 荷 变动小带 式 输 送 机 、通 风 机 、 旋 转式 水 泵 和 压 缩机 、 发 电 机 、金 属 切 削 机床 、 印 刷 机 、旋 转 筛 、 锯 木机和木工机械1.11.21.31.21.31.4载荷变动较大制 砖 机 、 斗 式提 升 机 、 往 复式 水 泵 和 压 缩机 、 磨 粉 机 、冲 剪 机 床 、 橡胶 机 械 、 振 动筛 、 纺 织 机械 、 重 载 运 输机1.21.31.41.41.51.6载荷变动很大破 裂 机 ( 旋 转式 鄂 式 ) 、 磨碎 机 ( 球 磨 、棒磨、管磨)1.31.41.51.51.61.8(2)计算功率 P =K *P2.选择 V 带型号(GB13575.1-2025)3.确定 V 带轮基准直径 d d(GB/T 1154—1997)V 带轮型号YZABCDEd205075125200355500基 准 直 径 系列28、31.5、35.5、40、45、50、56、63、71、80、90、100112、125、132、140、150、160、180、200、224、250、280、315、355、400、500、630 由上表确定出小带轮基准直径 d 后,根据皮带传动传动比计算公式:d *n =d *n 算出另一皮带轮基准直径 d 然后由上表选取该皮带轮基准直径。4.验算带速(1)V=(3.14*d *n )/(60*1000) (单位 m/s)(2)推断该速度是否在 5–25m/s 范围内5.初定中心距a对于 V 带传动,中心距 a 一般可取 0.55(d +d )+h≤a ≤2(d +d ) ( h 为 V 带的高度 )6.确定带的基准长度 Ld(1) Ld =2a +(d +d )+ (2) 由 GB/T13573-2025 选择带的基准长度 Ld7.确定实际中心距a a=a +0.5(Ld-Ld )考 虑 安 装 和 调 整 要 求 , 带 传 动 中 心 距 的 变 动 范 围 为 (a-0.015Ld)~(a+0.03Ld) (设计时设计成中心距可调式)8.验算小带轮包角 α(1)α=180-57.3*(2) 推断 α 是否大于 120 度 9.确定带的根数 ZZ≥=由上式算出结果后,将 z 圆整取整数。注意,带的根数不得超过下表的规定。V 带最多使用根数V 带型号YZABCDEZ1256889普通 V 带和窄 V 带普通 V 带和窄 V 带尺寸(GB/T11544-1997) V 带型号截面基本尺寸(mm)...
