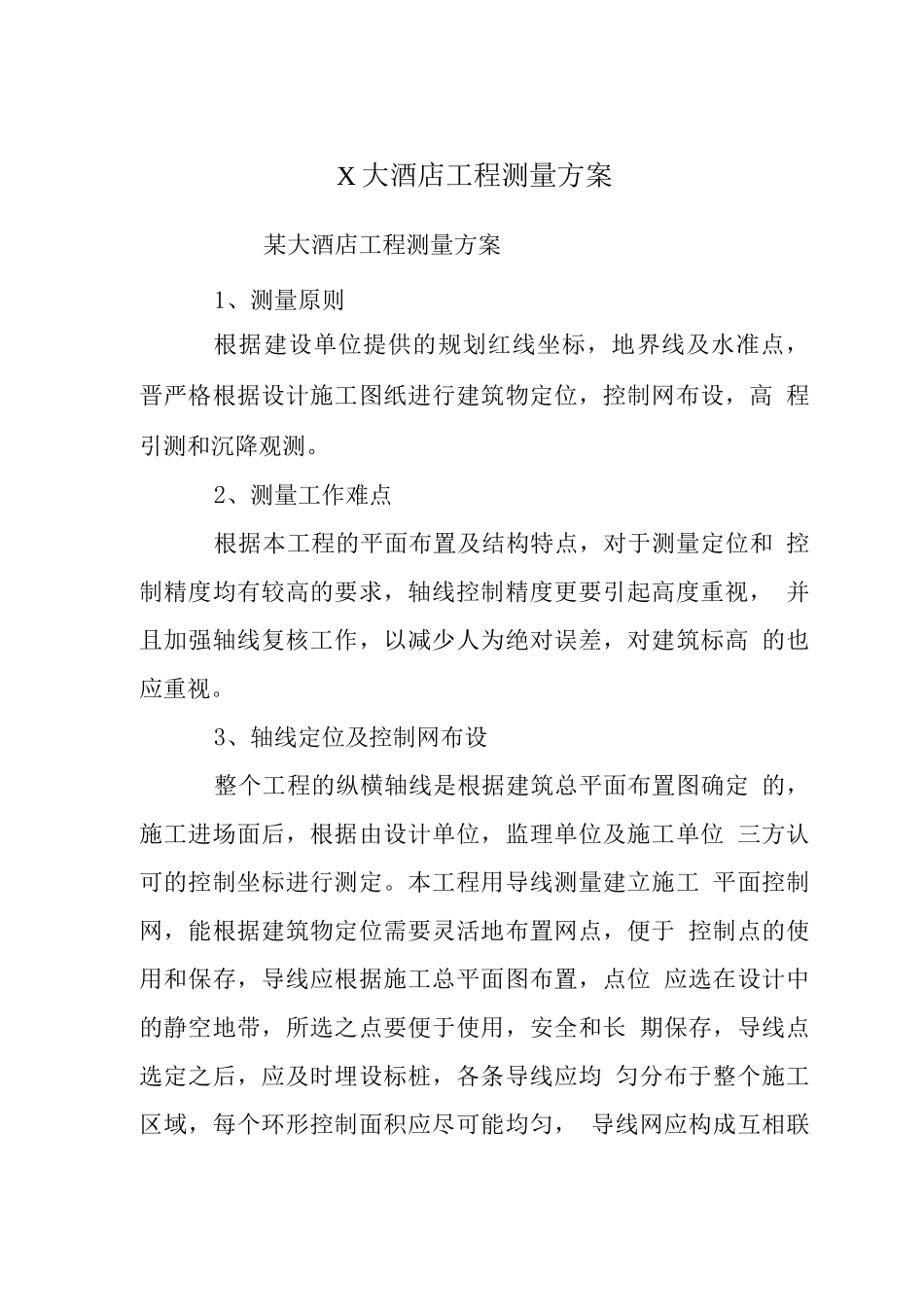

X 大酒店工程测量方案某大酒店工程测量方案1、测量原则根据建设单位提供的规划红线坐标，地界线及水准点， 晋严格根据设计施工图纸进行建筑物定位，控制网布设，高 程引测和沉降观测。2、测量工作难点根据本工程的平面布置及结构特点，对于测量定位和 控制精度均有较高的要求，轴线控制精度更要引起高度重视， 并且加强轴线复核工作，以减少人为绝对误差，对建筑标高 的也应重视。3、轴线定位及控制网布设整个工程的纵横轴线是根据建筑总平面布置图确定 的，施工进场面后，根据由设计单位，监理单位及施工单位 三方认可的控制坐标进行测定。本工程用导线测量建立施工 平面控制网，能根据建筑物定位需要灵活地布置网点，便于 控制点的使用和保存，导线应根据施工总平面图布置，点位 应选在设计中的静空地带，所选之点要便于使用，安全和长 期保存，导线点选定之后，应及时埋设标桩，各条导线应均 匀分布于整个施工区域，每个环形控制面积应尽可能均匀， 导线网应构成互相联系的环形，构成严密平差图形。控制点 用钢钉钉入短木桩再浇素砼固定，四周以显着记警示，以防 止破坏或位移。轴线定位还应做好建筑物轴线定位复核工作，每次复 核测量数据应存档备查，并请建设单位、监理单位及设计单 位检验及签证。4、高程引测现场施工的水准点根据业主单位提供的水准点用水 平仪引测到场地的周围稳定的建筑物或半永久窨井控制点 内，用三角作茧自缚为标记，并绘出平面图作为资料入档。5、垂直引测根据原始平面图控制轴线，设一控制网，每幢楼设置 结构垂直测量控制点位置预埋铁板，在铁板上用刻针划出十 字和冲出中心点，预埋件离地 2-5cm，以防楼地面积水侵蚀， 并要特别保护，浇捣混凝土后，再用经纬仪复核，然后把基 准点精确的定下来。垂直测量控制点进行特别保护，在每层 楼板上对应位轩留洞，洞尺寸 150*150，以便向上传递控 制点引测轴线。洞上覆盖铁板，不使用时，盖住洞。6、沉降观测⑴ 沉降点的布设：严格按设计要求进行沉降点的布设， 利用国家高程水准点进行沉降观测，并作往返闭合沉降校核。⑵ 沉降观测方法：原则上结构阶段每完成二层结构以 后进行一次沉降观测，装饰阶段每月进行一次沉降观测，直至竣工。⑶ 沉降观测仪器：苏州仪器厂水准仪，作为符合式导 线观测，测量也不应少于一个测回，控制闭合误差值。7、精度要求中线测量横向限差土 4mm，纵向每 1m 限差土 10mm。沉降限差：观测点相对于起算点...
