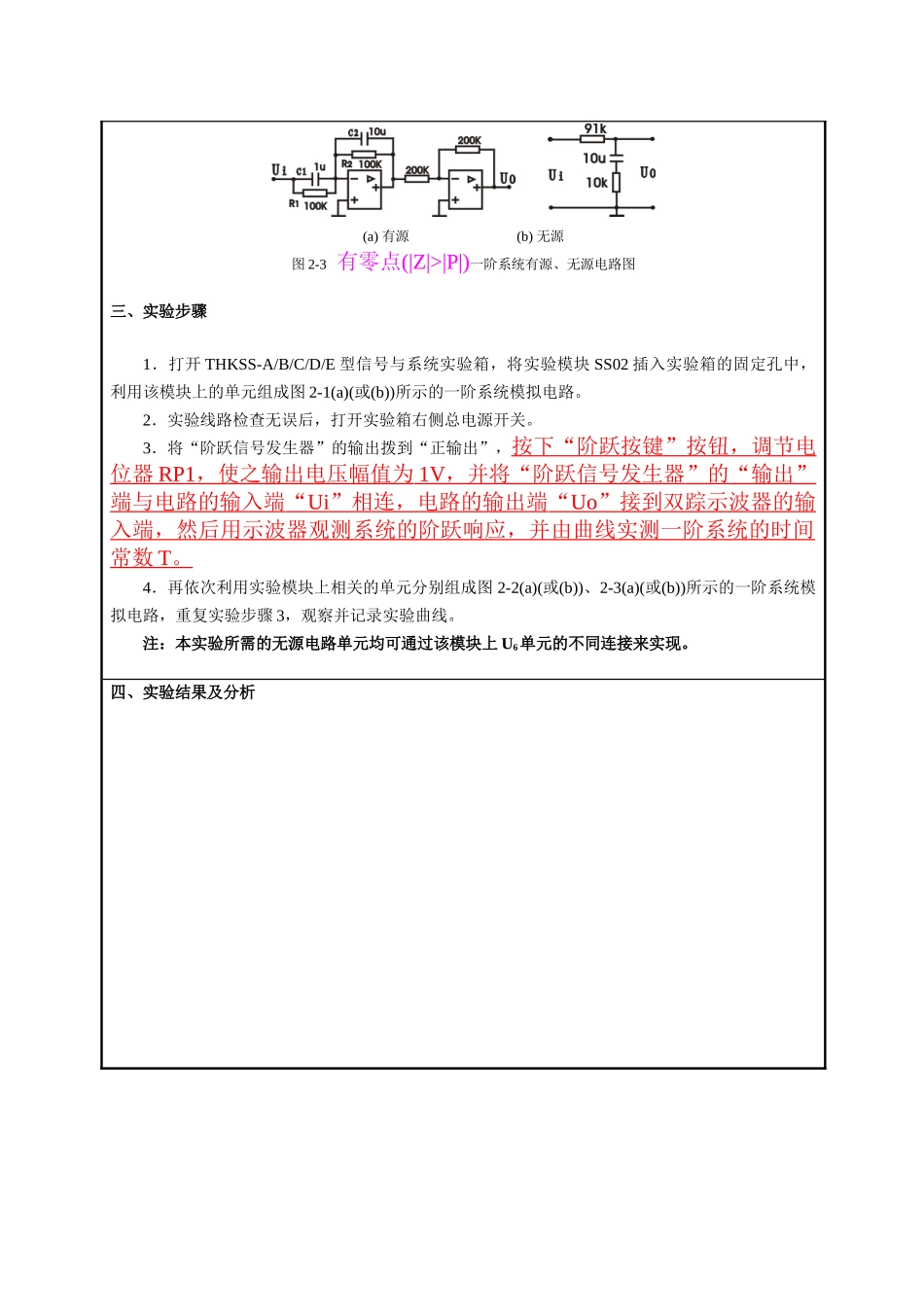

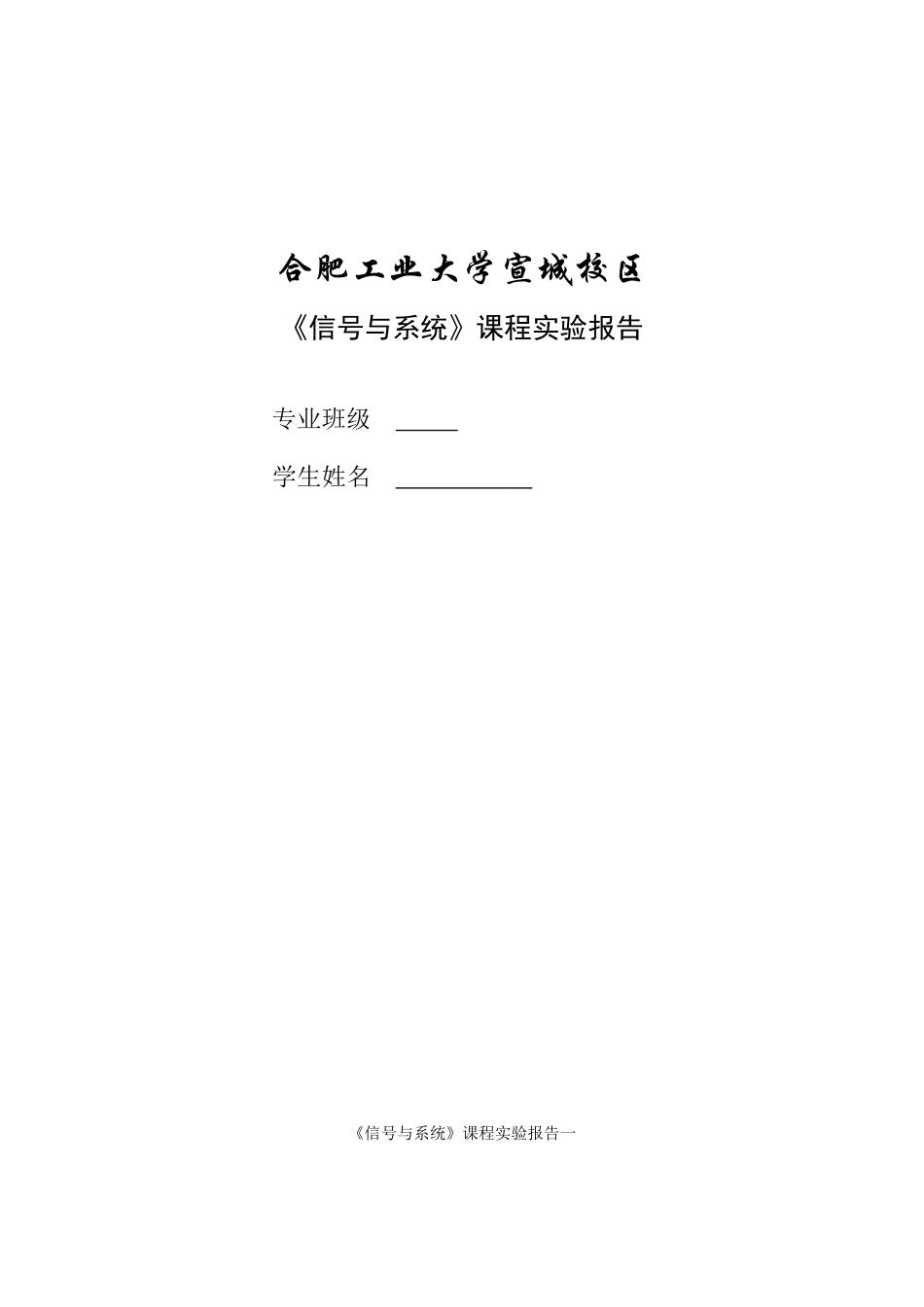

合肥工业大学宣城校区《信号与系统》课程实验报告专业班级 学生姓名 《信号与系统》课程实验报告一实验名称 一阶系统的阶跃响应 姓 名系院专业班 级学 号实验日期指导老师成 绩一、实验目的 1．熟悉一阶系统的无源和有源电路；2．讨论一阶系统时间常数 T 的变化对系统性能的影响；3．讨论一阶系统的零点对系统响应的影响。二、实验原理1．无零点的一阶系统无零点一阶系统的有源和无源电路图如图 2-1 的(a)和(b)所示。它们的传递函数均为： (a) 有源 (b) 无源图 2-1 无零点一阶系统有源、无源电路图2．有零点的一阶系统(|Z|<|P|)图 2-2 的(a)和(b)分别为有零点一阶系统的有源和无源电路图，它们的传递函数为：， (a) 有源 (b) 无源图 2-2 有零点(|Z|<|P|)一阶系统有源、无源电路图3．有零点的一阶系统(|Z|>|P|)图 2-3 的(a)和(b)分别为有零点一阶系统的有源和无源电路图，它们的传递函数为： (a) 有源 (b) 无源图 2-3 有零点(|Z|>|P|)一阶系统有源、无源电路图三、实验步骤1．打开 THKSS-A/B/C/D/E 型信号与系统实验箱，将实验模块 SS02 插入实验箱的固定孔中，利用该模块上的单元组成图 2-1(a)(或(b))所示的一阶系统模拟电路。2．实验线路检查无误后，打开实验箱右侧总电源开关。3．将“阶跃信号发生器”的输出拨到“正输出”，按下 “ 阶跃按键 ” 按钮，调节电 位器 RP1 ，使之输出电压幅值为 1V ，并将 “ 阶跃信号发生器 ” 的 “ 输出 ” 端与电路的输入端 “ Ui ” 相连，电路的输出端 “ Uo ” 接到双踪示波器的输 入端，然后用示波器观测系统的阶跃响应，并由曲线实测一阶系统的时间常数 T 。 4．再依次利用实验模块上相关的单元分别组成图 2-2(a)(或(b))、2-3(a)(或(b))所示的一阶系统模拟电路，重复实验步骤 3，观察并记录实验曲线。注：本实验所需的无源电路单元均可通过该模块上 U6单元的不同连接来实现。四、实验结果及分析实验结果如上图，调节阶跃信号发生器的电位器 RP1，得到幅值为 1V 的电压，将其作为一阶系统的输入信号，即将“阶跃信号发生器”的“输出”端与电路的输入端“Ui”相连，并将电路的输出端“Uo”接到双踪示波器的输入端，然后用示波器观测系统的阶跃响应。调节示波器，在其出现稳定波形后按下方波发生器的按钮，然后在其发生改变的地方定格在屏幕中央，再利用示波器给的标线测出准确的数值，也便于观察。如图所示，测出时间常数 T...
