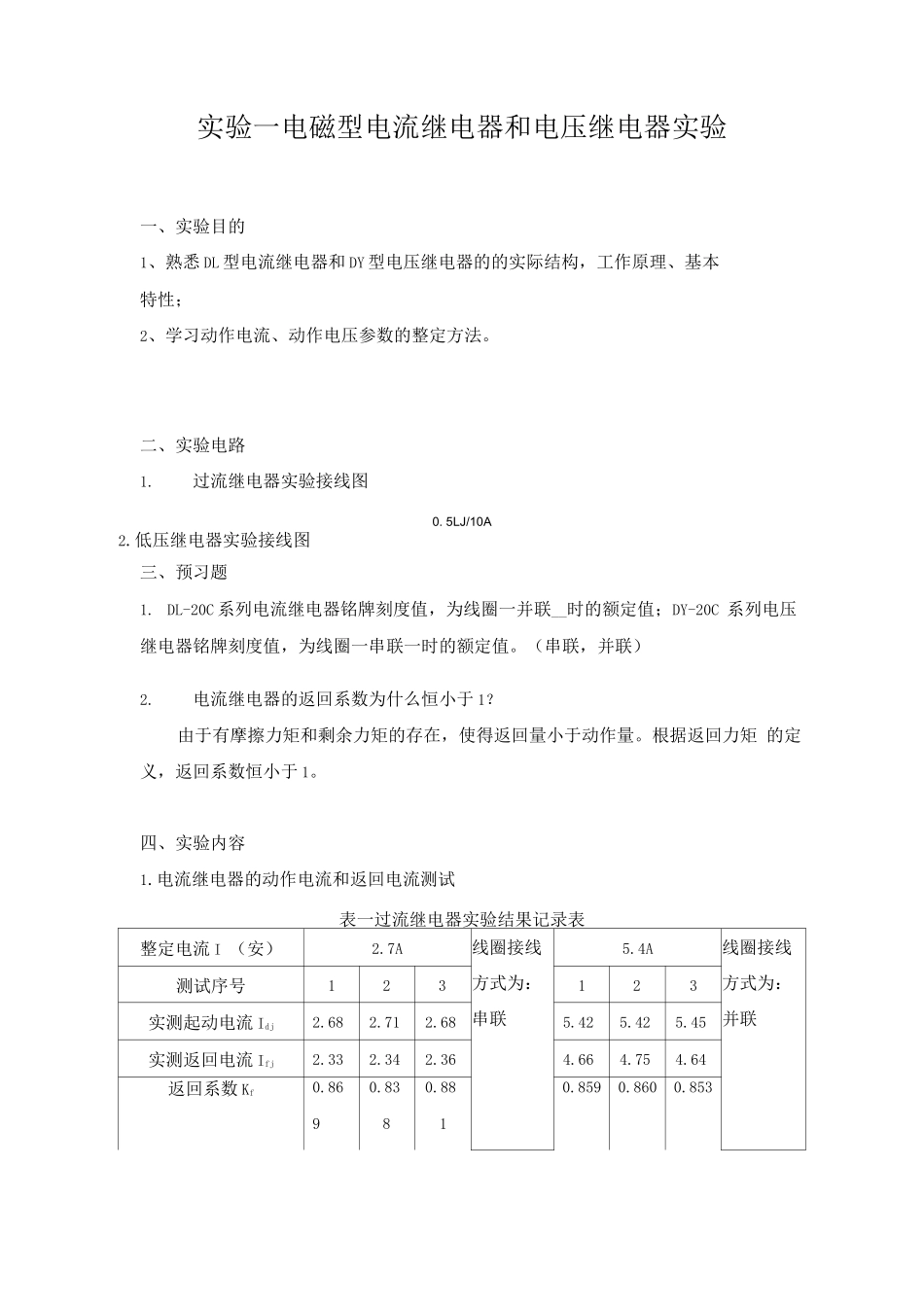

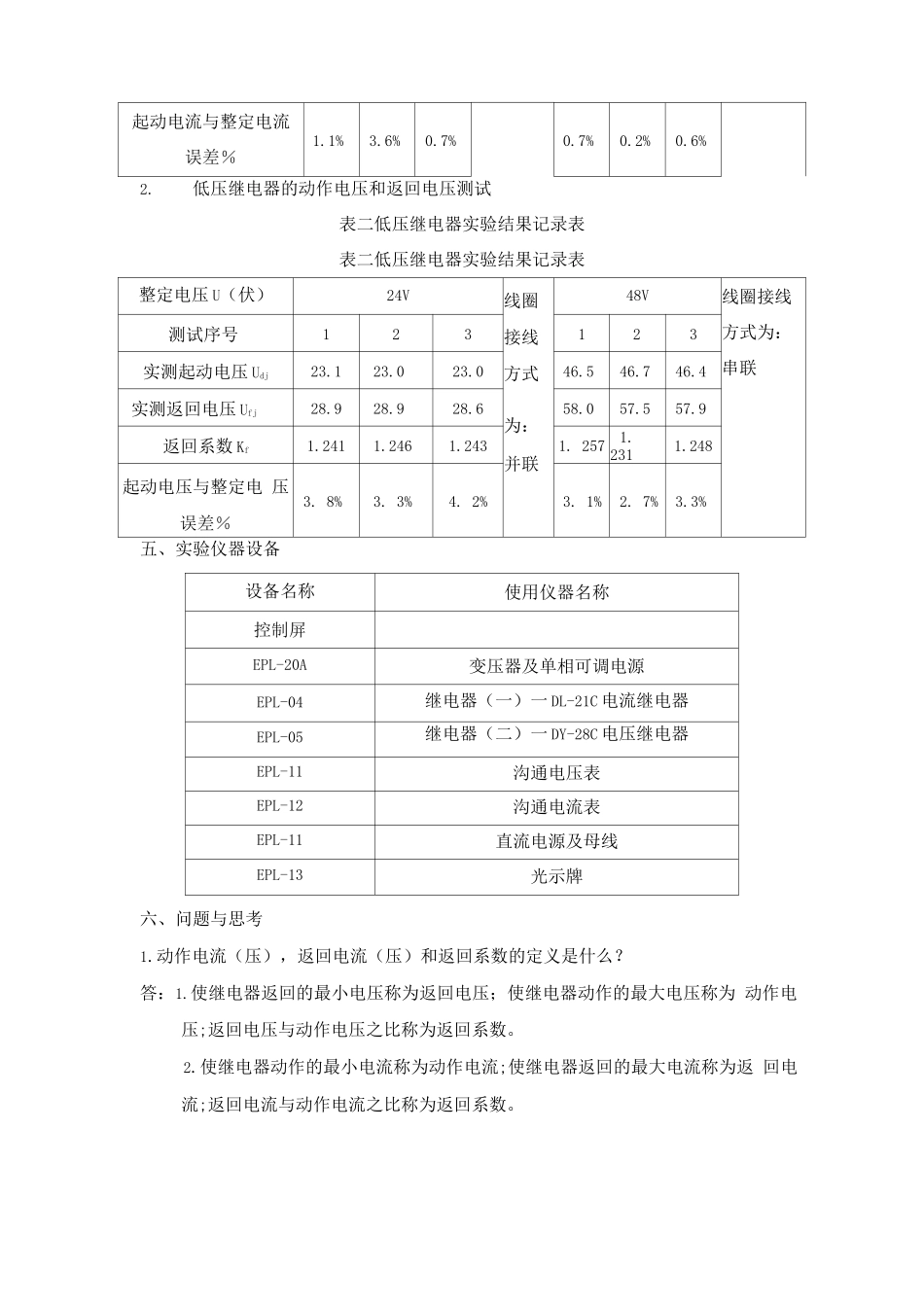

实验一电磁型电流继电器和电压继电器实验一、实验目的1、熟悉 DL 型电流继电器和 DY 型电压继电器的的实际结构，工作原理、基本特性；2、学习动作电流、动作电压参数的整定方法。二、实验电路1.过流继电器实验接线图0. 5LJ/10A2.低压继电器实验接线图三、预习题1. DL-20C 系列电流继电器铭牌刻度值，为线圈一并联__时的额定值；DY-20C 系列电压继电器铭牌刻度值，为线圈一串联一时的额定值。（串联，并联）2.电流继电器的返回系数为什么恒小于 1？由于有摩擦力矩和剩余力矩的存在，使得返回量小于动作量。根据返回力矩 的定义，返回系数恒小于 1。四、实验内容1.电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表整定电流 I （安）2.7A线圈接线方式为：串联5.4A线圈接线方式为：并联测试序号123123实测起动电流 Idj2.682.712.685.425.425.45实测返回电流 Ifj2.332.342.364.664.754.64返回系数 Kf0.8690.8380.8810.8590.8600.853起动电流与整定电流误差％1.1%3.6%0.7%0.7%0.2%0.6%2.低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表表二低压继电器实验结果记录表整定电压 U（伏）24V线圈 接线 方式为：并联48V线圈接线方式为：串联测试序号123123实测起动电压 Udj23.123.023.046.546.746.4实测返回电压 Ufj28.928.928.658.057.557.9返回系数 Kf1.2411.2461.2431. 2571. 2311.248起动电压与整定电 压误差％3. 8%3. 3%4. 2%3. 1%2. 7%3.3%五、实验仪器设备设备名称使用仪器名称控制屏EPL-20A变压器及单相可调电源EPL-04继电器（一）一 DL-21C 电流继电器EPL-05继电器（二）一 DY-28C 电压继电器EPL-11沟通电压表EPL-12沟通电流表EPL-11直流电源及母线EPL-13光示牌六、问题与思考1.动作电流（压），返回电流（压）和返回系数的定义是什么？答：1.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为 动作电压;返回电压与动作电压之比称为返回系数。2.使继电器动作的最小电流称为动作电流;使继电器返回的最大电流称为返 回电流;返回电流与动作电流之比称为返回系数。2.返回系数在设计继电保护装置中有何重要用途？答：返回系数是确保保护选择性的重要指标.让不该动作的继电器及时返回，使 正常运行的部分系统不被切除.实验二 电磁型时间继电器和中间继电器实验一、实验目的1、熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性;2、掌握时间继电器和中间继...
