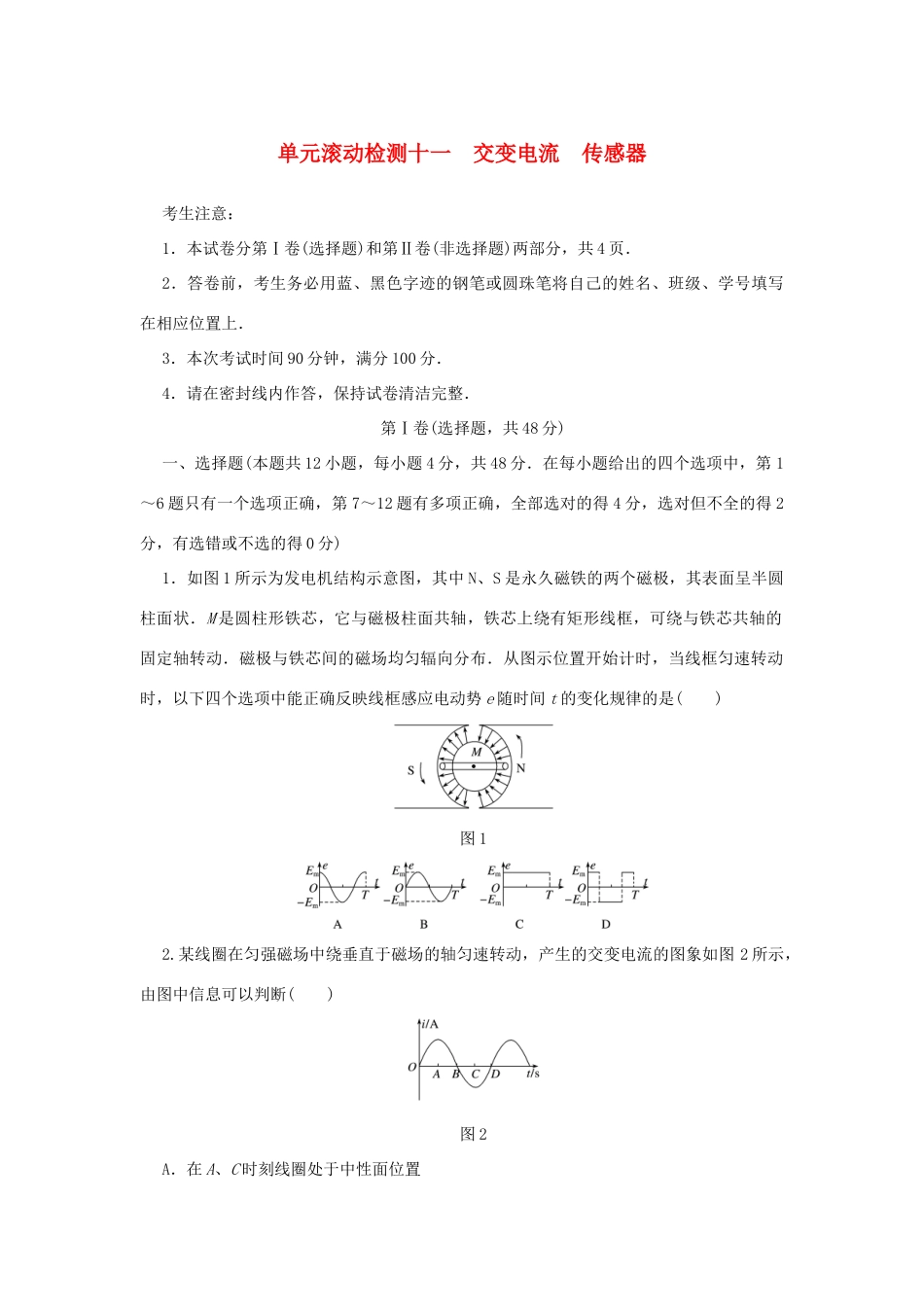

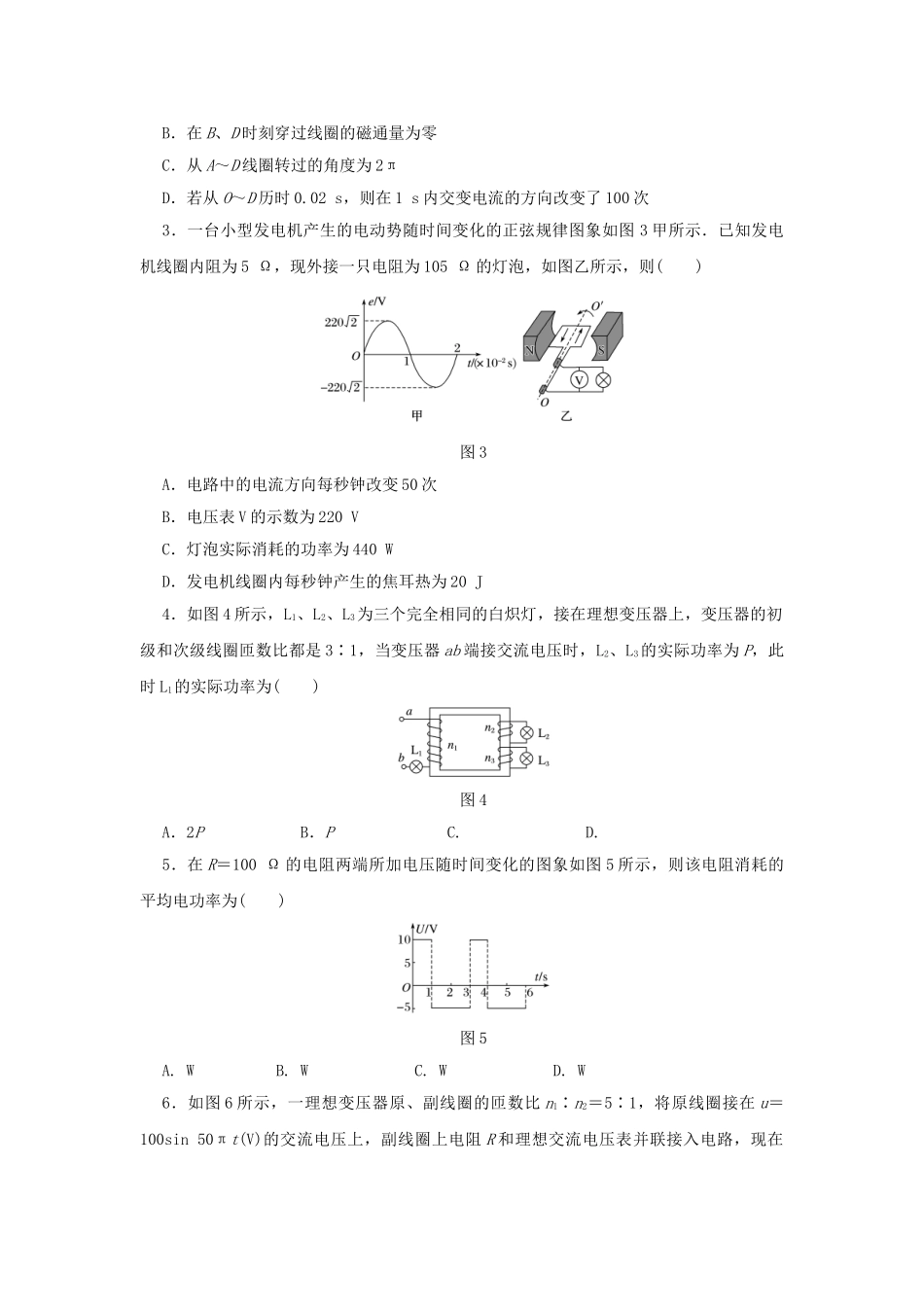

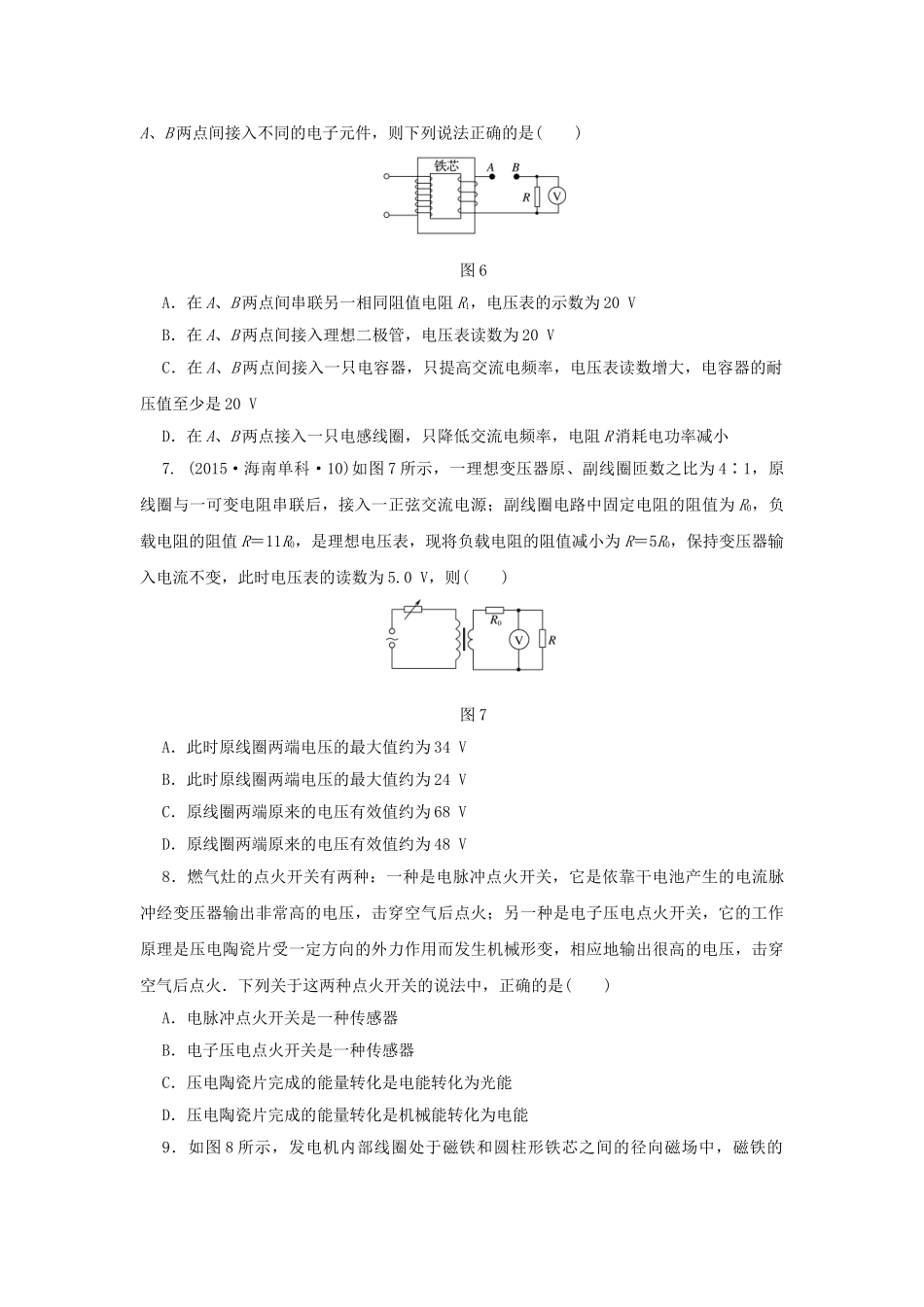

单元滚动检测十一交变电流传感器考生注意：1．本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共4页．2．答卷前，考生务必用蓝、黑色字迹的钢笔或圆珠笔将自己的姓名、班级、学号填写在相应位置上．3．本次考试时间90分钟，满分100分．4．请在密封线内作答，保持试卷清洁完整．第Ⅰ卷(选择题，共48分)一、选择题(本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，第1～6题只有一个选项正确，第7～12题有多项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分)1．如图1所示为发电机结构示意图，其中N、S是永久磁铁的两个磁极，其表面呈半圆柱面状．M是圆柱形铁芯，它与磁极柱面共轴，铁芯上绕有矩形线框，可绕与铁芯共轴的固定轴转动．磁极与铁芯间的磁场均匀辐向分布．从图示位置开始计时，当线框匀速转动时，以下四个选项中能正确反映线框感应电动势e随时间t的变化规律的是()图12.某线圈在匀强磁场中绕垂直于磁场的轴匀速转动，产生的交变电流的图象如图2所示，由图中信息可以判断()图2A．在A、C时刻线圈处于中性面位置B．在B、D时刻穿过线圈的磁通量为零C．从A～D线圈转过的角度为2πD．若从O～D历时0.02s，则在1s内交变电流的方向改变了100次3．一台小型发电机产生的电动势随时间变化的正弦规律图象如图3甲所示．已知发电机线圈内阻为5Ω，现外接一只电阻为105Ω的灯泡，如图乙所示，则()图3A．电路中的电流方向每秒钟改变50次B．电压表V的示数为220VC．灯泡实际消耗的功率为440WD．发电机线圈内每秒钟产生的焦耳热为20J4．如图4所示，L1、L2、L3为三个完全相同的白炽灯，接在理想变压器上，变压器的初级和次级线圈匝数比都是3∶1，当变压器ab端接交流电压时，L2、L3的实际功率为P，此时L1的实际功率为()图4A．2PB．PC.D.5．在R＝100Ω的电阻两端所加电压随时间变化的图象如图5所示，则该电阻消耗的平均电功率为()图5A.WB.WC.WD.W6．如图6所示，一理想变压器原、副线圈的匝数比n1∶n2＝5∶1，将原线圈接在u＝100sin50πt(V)的交流电压上，副线圈上电阻R和理想交流电压表并联接入电路，现在A、B两点间接入不同的电子元件，则下列说法正确的是()图6A．在A、B两点间串联另一相同阻值电阻R1，电压表的示数为20VB．在A、B两点间接入理想二极管，电压表读数为20VC．在A、B两点间接入一只电容器，只提高交流电频率，电压表读数增大，电容器的耐压值至少是20VD．在A、B两点接入一只电感线圈，只降低交流电频率，电阻R消耗电功率减小7.(2015·海南单科·10)如图7所示，一理想变压器原、副线圈匝数之比为4∶1，原线圈与一可变电阻串联后，接入一正弦交流电源；副线圈电路中固定电阻的阻值为R0，负载电阻的阻值R＝11R0，是理想电压表，现将负载电阻的阻值减小为R＝5R0，保持变压器输入电流不变，此时电压表的读数为5.0V，则()图7A．此时原线圈两端电压的最大值约为34VB．此时原线圈两端电压的最大值约为24VC．原线圈两端原来的电压有效值约为68VD．原线圈两端原来的电压有效值约为48V8．燃气灶的点火开关有两种：一种是电脉冲点火开关，它是依靠干电池产生的电流脉冲经变压器输出非常高的电压，击穿空气后点火；另一种是电子压电点火开关，它的工作原理是压电陶瓷片受一定方向的外力作用而发生机械形变，相应地输出很高的电压，击穿空气后点火．下列关于这两种点火开关的说法中，正确的是()A．电脉冲点火开关是一种传感器B．电子压电点火开关是一种传感器C．压电陶瓷片完成的能量转化是电能转化为光能D．压电陶瓷片完成的能量转化是机械能转化为电能9．如图8所示，发电机内部线圈处于磁铁和圆柱形铁芯之间的径向磁场中，磁铁的N、S极间的过渡区域宽度很小，可忽略不计．线圈的匝数为n，面积为S，总电阻为r，线圈所在位置的磁感应强度大小为B.当线圈以角速度ω匀速转动时，额定电压为U、电阻为R的小灯泡在电路中恰能正常发光，则()图8A．感应电动势的最大值为nBSωB．感应电动势的有效值是nBSωC．感应电动势的有效值是UD．转动过程中线圈中的磁通量始终为零10．如图9所示为一自耦变压器，保持电阻R′和输入电压不变，以下说法正确的是()图9A．滑片P向b方向移...
