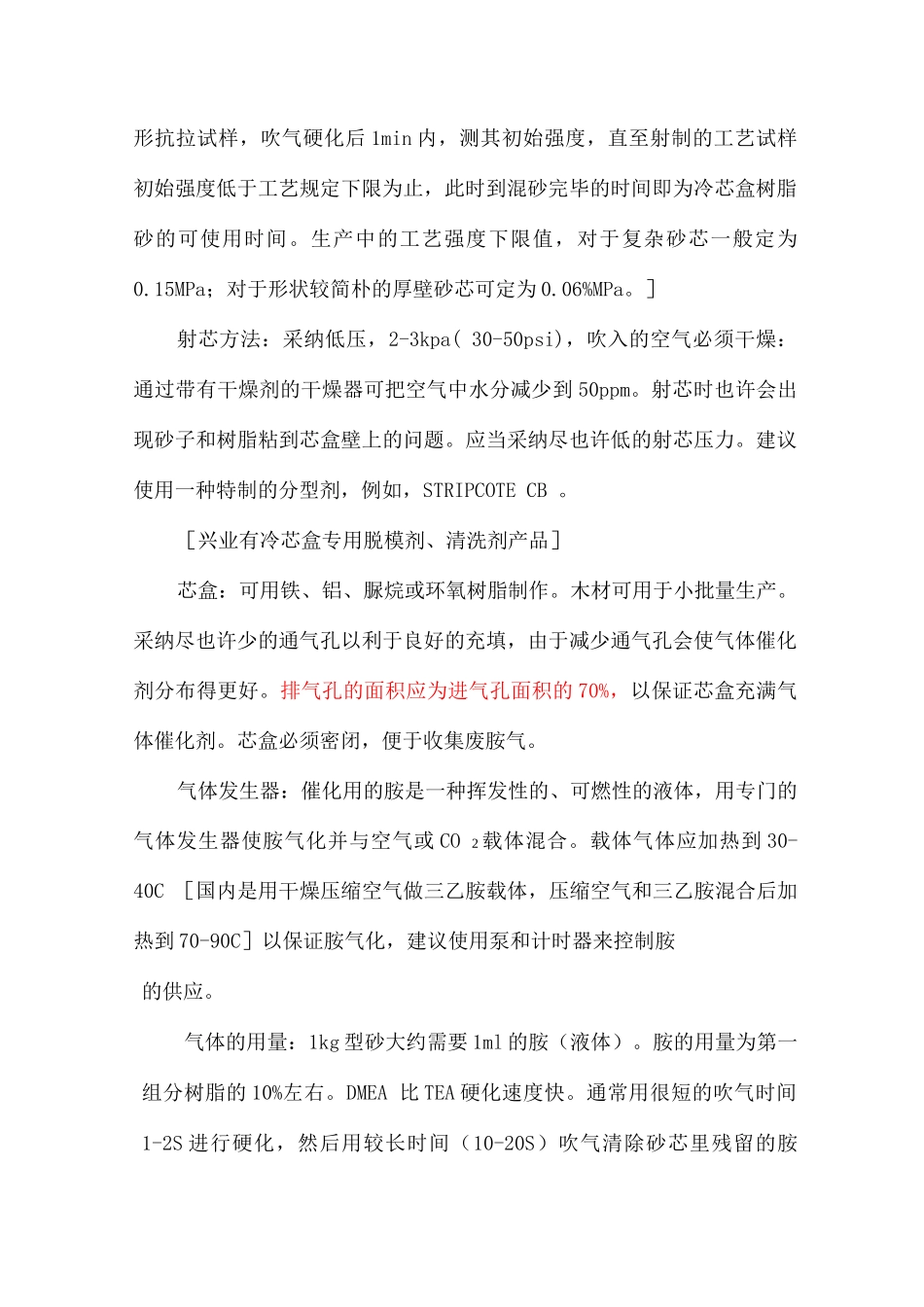

三乙胺冷芯盒法［酚醛-异氰酸盐兼气固化（冷芯盒）］法原理：粘结剂由两部分组成，第一组分为溶剂基的酚醛树脂，第二组分为聚异氰酸脂，MDI（4,4 —二苯基甲烷二异氰酸脂），将树脂同砂子进行混合并把混合物射入芯盒，把胺气（TEA 三乙胺或 DMEA 二甲基乙胺）吹到砂芯里，经催化使第一组分和第二组分之间产生聚合反映生成脲烷（氨基甲酸树脂），使之硬化，这种反映几乎是瞬间的。砂子：通常用干净的，AFS50-60 ［50/1 硅砂，但是错砂和铬铁矿砂也可以用。砂子必须干燥，超过 0.1%的水分会减少型砂混砂料的存放期。高 PH 值高酸耗值）也会缩短存放期。理想的温度约为 25°C：温度低会导致胺气冷凝和不均匀固化；温度高会导致溶剂从粘接剂中过快散失而使强度减少。氮含量:第二部分，异氰酸盐含 11.2%氮。［注：兴业树脂二组分异氰酸盐含氮量为：7.5% —8.8%］［注：当组分 1 加入量高于组分 II 时，砂芯即时抗拉强度提高，砂芯发气量减少，含氮量相对减少，将组分 I、组分 I 之比拟定为：55： 45。此外，组分 I 的价格较组分 I 便宜，亦能减少一些成本］混砂方法：可用间歇式混砂机或连续式混砂机。先加入第一组分再加入第二组分。不要强力搅拌以免砂子受热而使溶剂挥发。存放期：假如型砂干燥，可存放 1-2h ［混好的芯砂存放时间一般为：2-3h,夏季为：1-2h ］兴业供一汽轻发的冷芯树脂，可使用时间大于 4h，气温高时要缩短］［注：可使用时间：将混制好的树脂砂放入塑料桶内，放置一定期间(如 30min、60min、120min、180min、240min、480min)后，射制“8”字形抗拉试样，吹气硬化后 1min 内，测其初始强度，直至射制的工艺试样初始强度低于工艺规定下限为止，此时到混砂完毕的时间即为冷芯盒树脂砂的可使用时间。生产中的工艺强度下限值，对于复杂砂芯一般定为0.15MPa；对于形状较简朴的厚壁砂芯可定为 0.06%MPa。］射芯方法：采纳低压，2-3kpa( 30-50psi)，吹入的空气必须干燥：通过带有干燥剂的干燥器可把空气中水分减少到 50ppm。射芯时也许会出现砂子和树脂粘到芯盒壁上的问题。应当采纳尽也许低的射芯压力。建议使用一种特制的分型剂，例如，STRIPCOTE CB 。［兴业有冷芯盒专用脱模剂、清洗剂产品］芯盒：可用铁、铝、脲烷或环氧树脂制作。木材可用于小批量生产。采纳尽也许少的通气孔以利于良好的充填，由于减少通气孔会使气体催化剂分布得更好。排气孔的面积应为进气孔面积的 70%，以保证芯盒充满气体...
