上海海兴广场施工组织设计

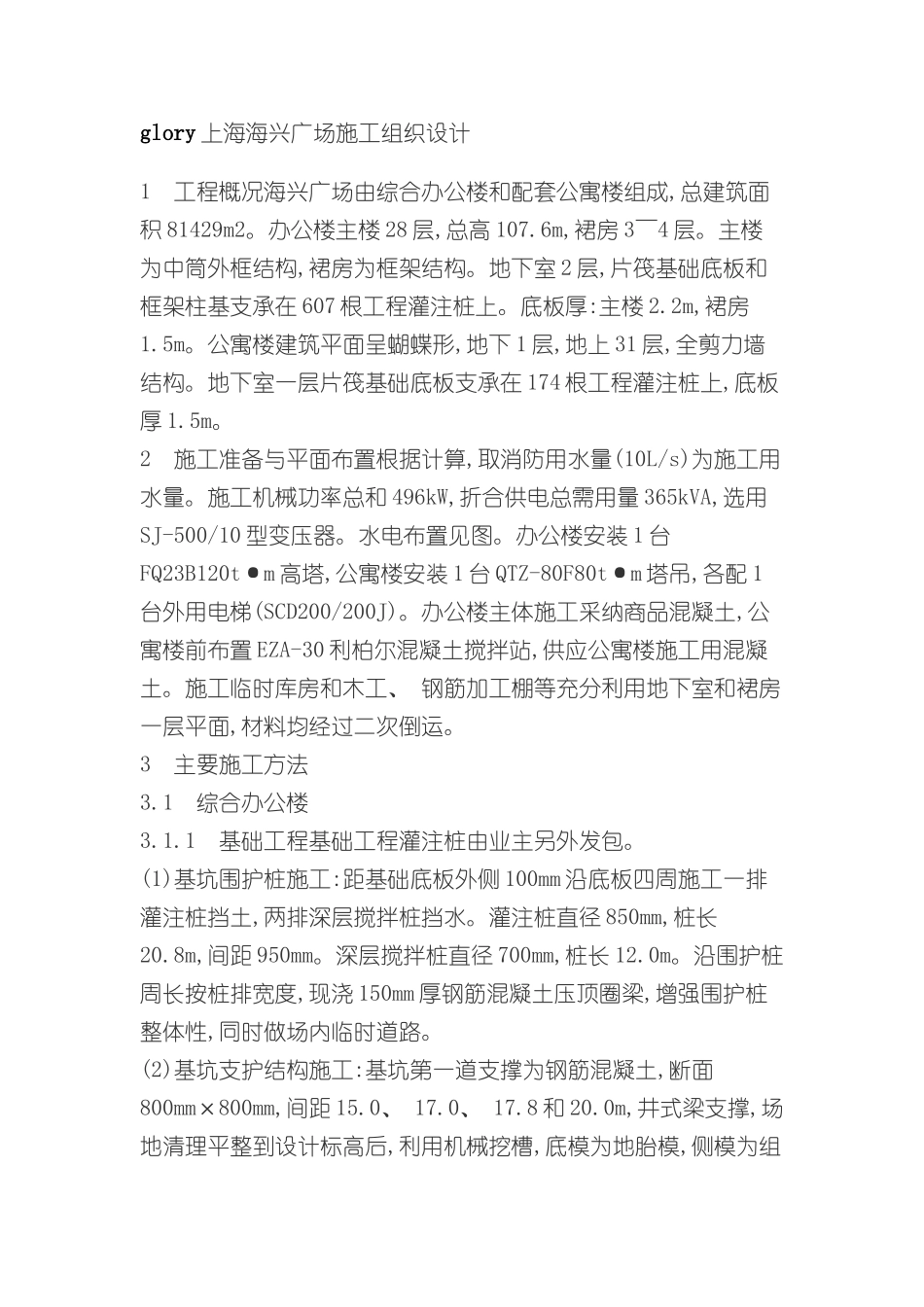

上海海兴广场施工组织设计glory 上海海兴广场施工组织设计 1 工程概况海兴广场由综合办公楼和配套公寓楼组成,总建筑面积 81429m2。办公楼主楼 28 层,总高 107.6m,裙房 3～4 层。主楼为中筒外框结构,裙房为框架结构。地下室 2 层,片筏基础底板和框架柱基支承在 607 根工程灌注桩上。底板厚:主楼 2.2m,裙房1.5m。公寓楼建筑平面呈蝴蝶形,地下 1 层,地上 31 层,全剪力墙结构。地下室一层片筏基础底板支承在 174 根工程灌注桩上,底板厚 1.5m。2 施工准备与平面布置根据计算,取消防用水量(10L/s)为施工用水量。施工机械功率总和 496kW,折合供电总需用量 365kVA,选用SJ-500/10 型变压器。水电布置见图。办公楼安装 1 台FQ23B120t·m 高塔,公寓楼安装 1 台 QTZ-80F80t·m 塔吊,各配 1台外用电梯(SCD200/200J)。办公楼主体施工采纳商品混凝土,公寓楼前布置 EZA-30 利柏尔混凝土搅拌站,供应公寓楼施工用混凝土。施工临时库房和木工、 钢筋加工棚等充分利用地下室和裙房一层平面,材料均经过二次倒运。3 主要施工方法3.1 综合办公楼3.1.1 基础工程基础工程灌注桩由业主另外发包。(1)基坑围护桩施工:距基础底板外侧 100mm 沿底板四周施工一排灌注桩挡土,两排深层搅拌桩挡水。灌注桩直径 850mm,桩长20.8m,间距 950mm。深层搅拌桩直径 700mm,桩长 12.0m。沿围护桩周长按桩排宽度,现浇 150mm 厚钢筋混凝土压顶圈梁,增强围护桩整体性,同时做场内临时道路。(2)基坑支护结构施工:基坑第一道支撑为钢筋混凝土,断面800mm×800mm,间距 15.0、 17.0、 17.8 和 20.0m,井式梁支撑,场地清理平整到设计标高后,利用机械挖槽,底模为地胎模,侧模为组合钢模,模板支设好后进行钢筋混凝土施工。第二道支撑为 609钢管,间距是钢筋混凝土支撑的 1/2,当挖平至管顶标高时,按支撑布置开槽挖土,逐根进行钢管安装。(3)底板钢筋混凝土施工:垫层混凝土浇捣后,绑扎底板钢筋,底板钢筋为 25 级钢筋双向双层,先绑扎下部双层双向筋,垫好 100mm×100mm 通长垫块,再绑扎上部双向双层筋。上部筋支撑在 16～20 筋焊的马凳上,马凳间距 1.1m,控制上部筋平直度和保护层。底板防水混凝土共 9371m3,分 3 段浇筑, 段混凝土量 2891.4m3, 段 2454.84m3, 段 4024.78m3(包括电梯井加深的混凝土量 504m3)。 、 段用 3 台泵, 段用 5 台泵,其中 1 台泵专门浇捣电梯井加深部分,采纳分层斜坡推动浇筑法,每段连续一次浇捣完。3.1.2 ...
