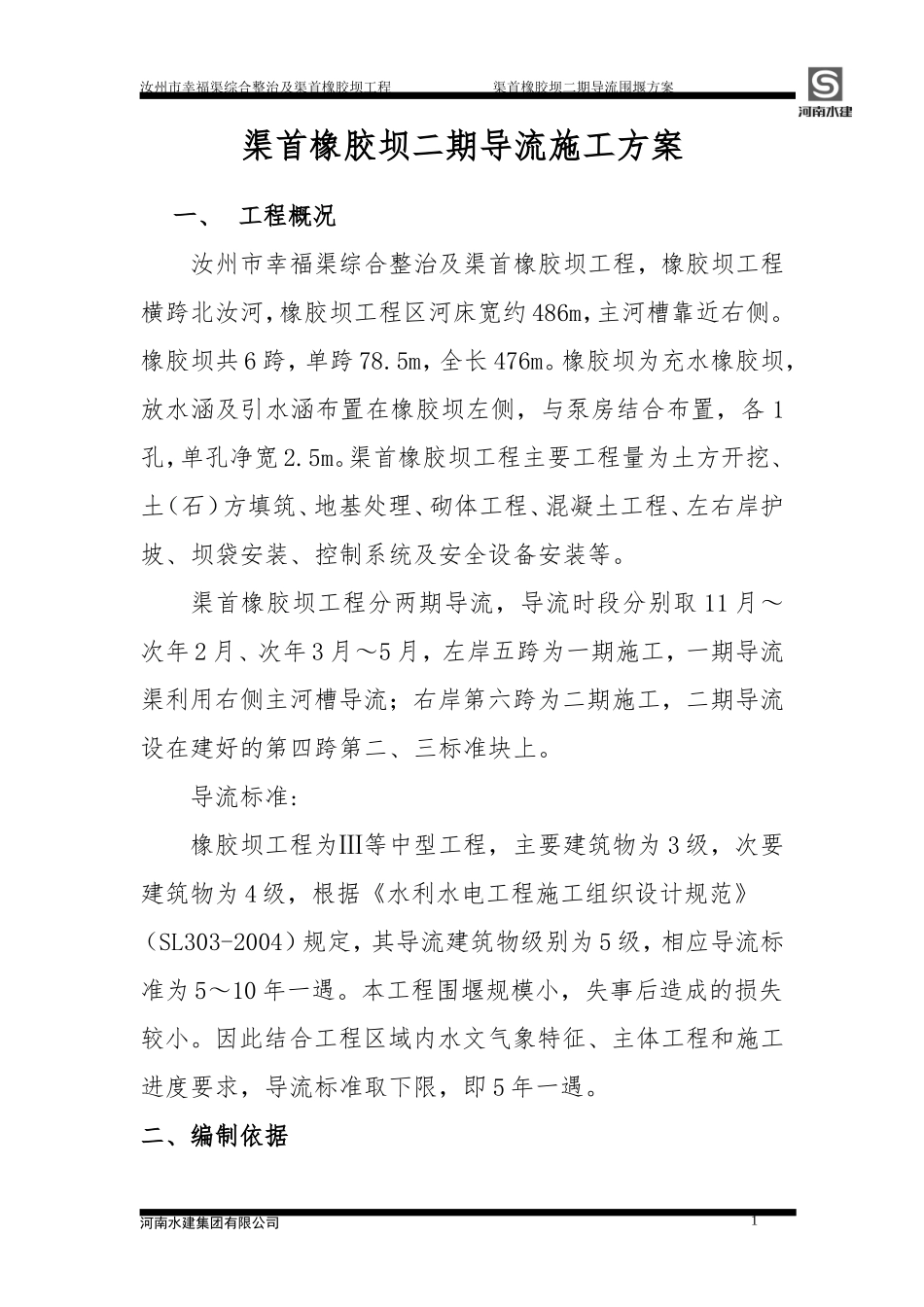

1 汝州市幸福渠综合整治及渠首橡胶坝工程 渠首橡胶坝二期导流围堰方案渠首橡胶坝二期导流施工方案一、 工程概况汝州市幸福渠综合整治及渠首橡胶坝工程，橡胶坝工程横跨北汝河，橡胶坝工程区河床宽约 486m，主河槽靠近右侧。橡胶坝共 6 跨，单跨 78.5m，全长 476m。橡胶坝为充水橡胶坝，放水涵及引水涵布置在橡胶坝左侧，与泵房结合布置，各 1孔，单孔净宽 2.5m。渠首橡胶坝工程主要工程量为土方开挖、土（石）方填筑、地基处理、砌体工程、混凝土工程、左右岸护坡、坝袋安装、控制系统及安全设备安装等。渠首橡胶坝工程分两期导流，导流时段分别取 11 月～次年 2 月、次年 3 月～5 月，左岸五跨为一期施工，一期导流渠利用右侧主河槽导流；右岸第六跨为二期施工，二期导流设在建好的第四跨第二、三标准块上。导流标准:橡胶坝工程为Ⅲ等中型工程，主要建筑物为 3 级，次要建筑物为 4 级，根据《水利水电工程施工组织设计规范》（SL303-2004）规定，其导流建筑物级别为 5 级，相应导流标准为 5～10 年一遇。本工程围堰规模小，失事后造成的损失较小。因此结合工程区域内水文气象特征、主体工程和施工进度要求，导流标准取下限，即 5 年一遇。二、编制依据河南水建集团有限公司 2 汝州市幸福渠综合整治及渠首橡胶坝工程 渠首橡胶坝二期导流围堰方案（一）、《施工组织设计》；（二）、《施工总进度计划》；（三）、《橡胶坝施工图》；（四）、《招标文件》；（五）、《堤防施工规范》；三、施工导流及围堰方案（一）导流概述二期导流设计流量为 40 m³/s，根据现场实测流量为 30 m³/s；相应的河道水位为 239.90m，二期围堰顶高程根据最高挡水位加 1m 超高，相应围堰高程为 240.90m。上游导流围堰顶宽为 3m，边坡 1:1.5，橡胶坝第四跨主体上围堰采用沙土袋层层码固，临水面用土工膜覆盖，围堰顶将沙土袋压紧土工膜，底部用砂袋将土工膜紧压在成品面上，围堰顶宽 1.5m，高 2m，边坡 1:1.5。 根据现场情况并结合以往施工经验，围堰设 3 道：上游设 2 道，下游为 1 道。第一道设置在橡胶坝上游 1km 处及沿导流沟边缘两侧处，主要起防洪导水作用；第二道设置橡胶坝上游 50m 处，主要起抗渗作用；第三道设橡胶坝下游 50m 处，主要防止河水回流；围堰布置详见导流平面布置图。由于围堰填筑主要利用滩面平整砂土料，渗透系数较大，防止水浪冲毁，在第一道围堰临水面铺设土工膜并将沙土袋加固。（二...
