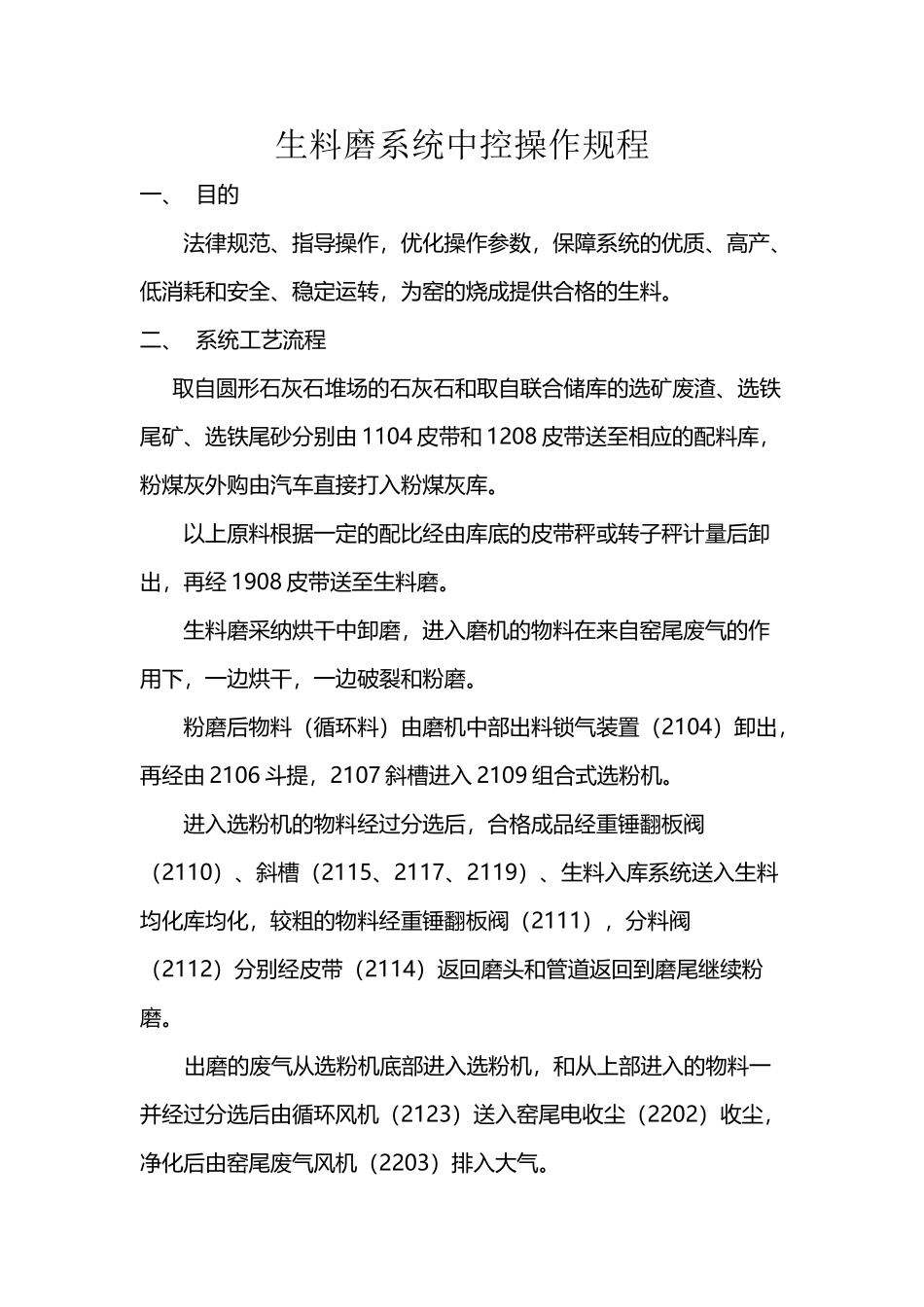

中控操作规程-生料磨系统中控操作规程(9页)Good is good, but better carries it.精益求精，善益求善。生料磨系统中控操作规程一、 目的法律规范、指导操作，优化操作参数，保障系统的优质、高产、低消耗和安全、稳定运转，为窑的烧成提供合格的生料。二、 系统工艺流程取自圆形石灰石堆场的石灰石和取自联合储库的选矿废渣、选铁尾矿、选铁尾砂分别由 1104 皮带和 1208 皮带送至相应的配料库，粉煤灰外购由汽车直接打入粉煤灰库。以上原料根据一定的配比经由库底的皮带秤或转子秤计量后卸出，再经 1908 皮带送至生料磨。生料磨采纳烘干中卸磨，进入磨机的物料在来自窑尾废气的作用下，一边烘干，一边破裂和粉磨。粉磨后物料（循环料）由磨机中部出料锁气装置（2104）卸出，再经由 2106 斗提，2107 斜槽进入 2109 组合式选粉机。进入选粉机的物料经过分选后，合格成品经重锤翻板阀（2110）、斜槽（2115、2117、2119）、生料入库系统送入生料均化库均化，较粗的物料经重锤翻板阀（2111），分料阀（2112）分别经皮带（2114）返回磨头和管道返回到磨尾继续粉磨。出磨的废气从选粉机底部进入选粉机，和从上部进入的物料一并经过分选后由循环风机（2123）送入窑尾电收尘（2202）收尘，净化后由窑尾废气风机（2203）排入大气。三 、系统主机设备参数1、磨机（中卸烘干循环磨）规格：φ4.8 *（10+4.0）m能力：230t/h入磨物料水分：≤5%入磨物料粒度：≤20mm研磨体装载量：190t传动方式：中心传动主电机功率：4000KW电压：10KV电流：273A2、组合式选粉机能力：245-280t/h选粉空气量：320000-360000m3/h进出口压差：3800Pa调速范围：75-145r/min最大喂料量：840t/h电动机（变频调速）功率：200KW电流：345A3、出磨提升机输送量：835t/h带速：1.9m/s电动机功率：200KW电压：380V电流：359A4、系统风机（循环风机）风量：400000m3/h全压：7500Pa转速：991r/min介质温度：正常 100℃电动机功率：1250KW电压：10KV电流：86A5、窑尾电收尘处理风量：550000m2/h烟气温度：150℃（max250℃）入口含尘浓度：≤80g/Nm3出口含尘浓度：≤50mg/Nm3电场有效断面积：198m2电场风速：0.77m/s阻力：＜200Pa6、窑尾废气风机风量：570000m3/h全压：2000Pa转速：594r/min工作温度：150℃（max200℃）电动机功率：560KW电压：10KV电流：35.1A四 、系统正常生产操作1、开车前的检查（1）检查确认各润滑装置和润滑点油质正常，油量适中，油路系统各阀门开关...
