内蒙华星能源初步方案浓盐水部分VIP专享

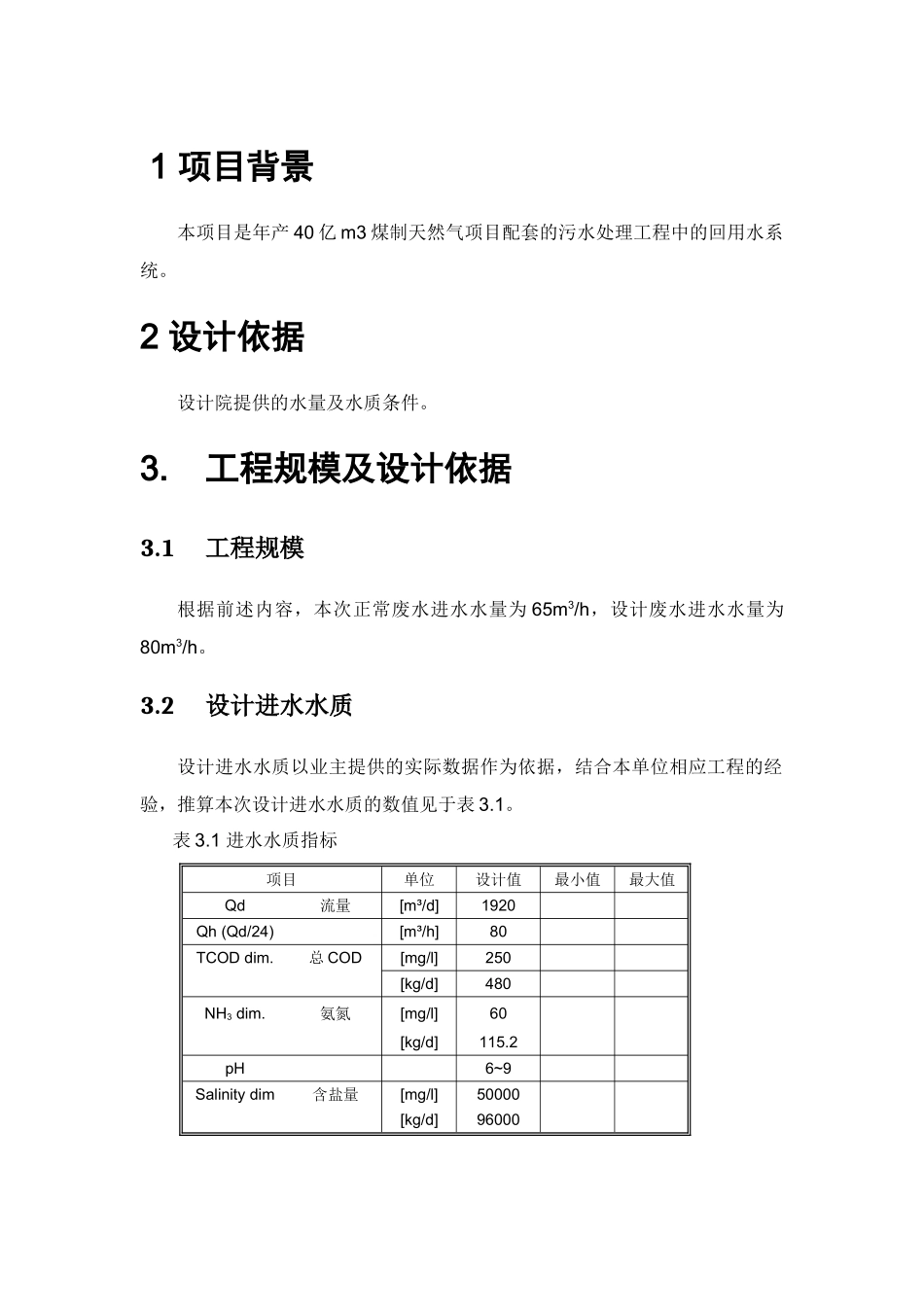

内蒙华星能源煤制天然气项目污水处理装置 BOT 投资浓盐水处理单元技术方案 1 项目背景本项目是年产 40 亿 m3 煤制天然气项目配套的污水处理工程中的回用水系统。2 设计依据设计院提供的水量及水质条件。3.工程规模及设计依据3.1工程规模根据前述内容，本次正常废水进水水量为 65m3/h，设计废水进水水量为80m3/h。3.2设计进水水质设计进水水质以业主提供的实际数据作为依据，结合本单位相应工程的经验，推算本次设计进水水质的数值见于表 3.1。表 3.1 进水水质指标项目单位设计值最小值最大值Qd流量[m³/d]1920Qh (Qd/24)[m³/h]80TCOD dim.总 COD[mg/l]250[kg/d]480NH3 dim.氨氮[mg/l]60[kg/d]115.2pH6~9Salinity dim含盐量[mg/l]50000[kg/d]960003.3设计出水水质根据业主要求，最终出水要求满足业主提出的回用水标准。具体指标见表3.2。表 3.2 设计出水水质指标项目单位回用标准设计标准Qd流量[m³/d]19201920Qh (Qd/24)[m³/h]8080TCOD dim.总 COD[mg/l]≤30≤30[kg/d]≤57.6≤57.6TBOD5 dim.总 BOD5[mg/l]≤5≤5[kg/d]≤9.6≤9.6NH3 dim.氨氮[mg/l]≤3≤3[kg/d]≤5.76≤5.76Total Hardness dim总硬度[mg/l]≤100≤100[kg/d]≤192≤192T otal A lkalinity dim总碱度[mg/l]≤100≤100[kg/d]≤192≤192Electroconductibility dim电导率μs/cm≤300≤300Chloridion dim氯离子[mg/l]≤50≤50[kg/d]≤96≤96SS dim悬浮物[mg/l]≤1≤1[kg/d]≤1.92≤1.92Turbidity 浊度NTU≤0.3≤0.3pH6~96~9TDS总溶解性固体物含量[mg/l]≤200≤200[kg/d]≤384≤3843.4规范和标准方案制作过程中，遵循了国家相关部门制订的适用范围内的规范和标准，应用于工艺、土建和电气专业的设计。相关的规范和标准如下：（1）《化工装置工艺系统工程设计规定》（二）HG/T20570-95（2）《化工装置管道布置设计规定》HG/T20549-2009（3）《钢制管壳式换热器》GBl51-1999（4）《钢制管法兰、垫片、紧固件》HG20592～20635-2009（5）《钢制焊接常压容器》NB/T 47003.1-2009（6）《建筑设计防火规范》GB50016-2006（7）《泡沫灭火系统设计规范》GB50151-2010（8）《建筑灭火器配置设计规范》GB50l40-2005（9）《污水综合排放标准》GB8978-1996（10）《大气污染物综合排放标准》GB16297-1996（11）《建筑结构荷载规范》（2006 年版）GB 50009－2001（12）《建筑地基基础设计规范》GB 50007―2002（13）《混凝土结构设计规范》GB 50010－2002（1...
