临时施工用电专项方案

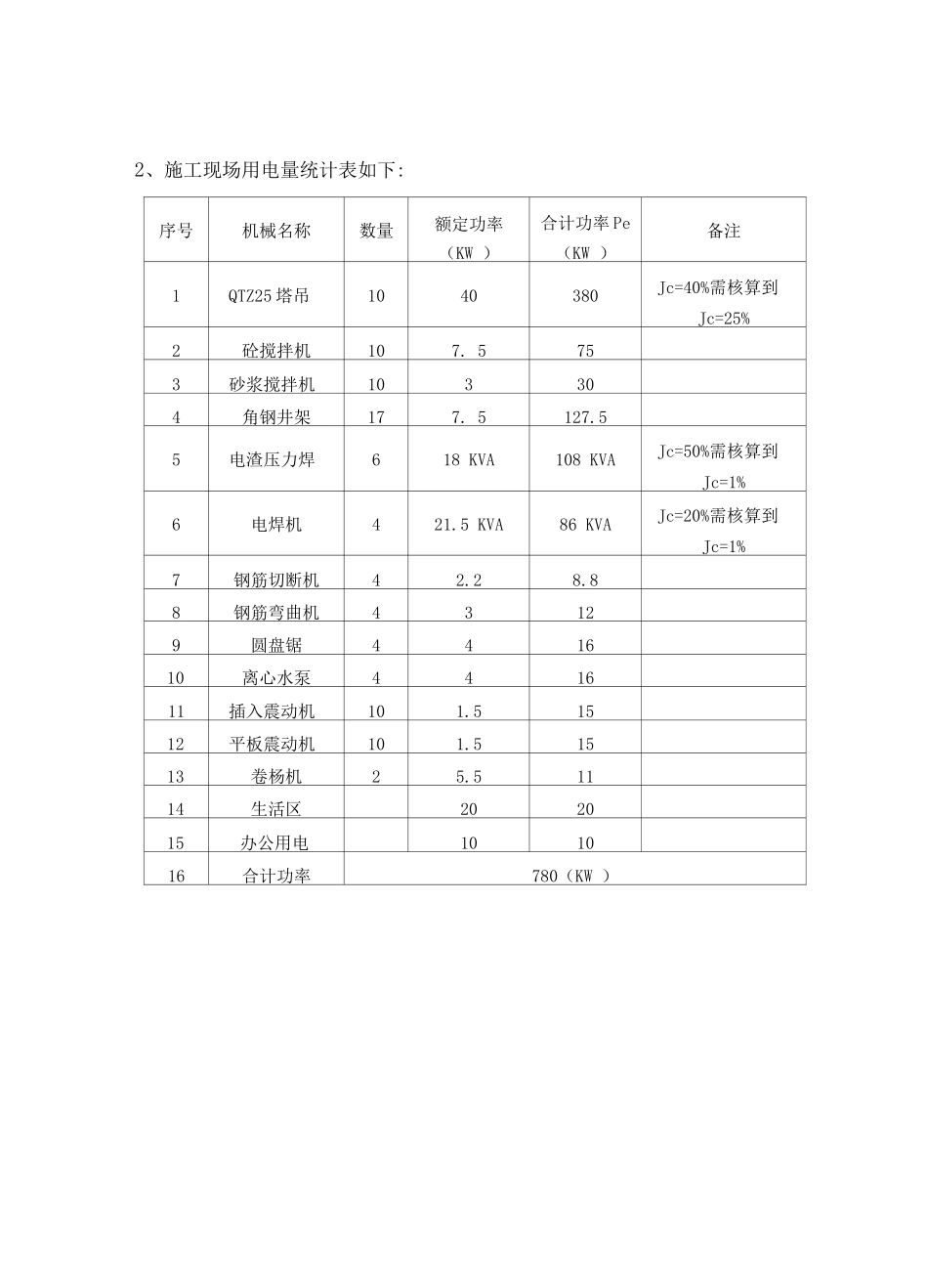

一、施工条件工程概临时施工用电工程临时施工用电专项方案2、施工现场用电量统计表如下:序号机械名称数量额定功率（KW ）合计功率 Pe（KW ）备注1QTZ25 塔吊1040380Jc=40%需核算到Jc=25%2砼搅拌机107. 5753砂浆搅拌机103304角钢井架177. 5127.55电渣压力焊618 KVA108 KVAJc=50%需核算到Jc=1%6电焊机421.5 KVA86 KVAJc=20%需核算到Jc=1%7钢筋切断机42.28.88钢筋弯曲机43129圆盘锯441610离心水泵441611插入震动机101.51512平板震动机101.51513卷杨机25.51114生活区202015办公用电101016合计功率780（KW ）设计内容和步骤（一）、现场勘察及初步设计1、本工程式施工现场围内无上、下水管道，无各种埋地线路，业主已向供电部门审批设置一台变压器，现场设供电箱（由供电局施工已完毕），内有计量设备。本设计只负责总箱以下的线路及电器开关的选择。2、根据施工现场用电设备布置情况及本工程的特点，在场内道路一侧埋设电缆，主干线二条五芯铜电缆从甲方提供变压器通至施工场地 2 个总配电箱分别是 1#总电箱 2#总电箱。再从每个总配电箱分成 1#总电箱分从LFG1、LFG2、LFG3。2#总电箱分从LFG4、LFG5、LFG6、LFG7、LFG8、LFG9、LFG10，埋地引至各分配电箱，其中 LFG1 至 LFG10 的用电情况基本相同，再由分配电箱引到各用电设备的开关箱。3、根据《施工现场临时用电安全技术法律规范》JGJ — 88 规定，本供电系统采纳 TN—S 系统(三相五线制)供电。总配电箱及区域配电箱与电源变压器的距离超过 50 米以上时，其保护零线(PE )应作重复接地，接地电阻值不应大于 4Q。(二)、确定负荷计算：搅拌机组查表得 KX=0.7 COS n=0.68tgn=1.08Pjs=Kx xPe=0.7x (15+12)=18.9KWQ js= Pjs1x tgn=18.9x 1.08=105KW1、塔吊、施工井架物料提升机查表得 Kx=0.3 、COS n =0.7tgn =1.02(1)、将 Jc=40%统一换算到 Jc=25%的额定容量Pe2=2Pe=2 x ®衬 x (61.8+76) =350.3Kw(2) 、计算负荷Pjs2= Kx xPe2=0.3x 350=105KWQ js= Pjs2x tgn =105 x 1.02=107kVar3、卷扬机组查表得 KX=0.3 COS n=0.7 tgn=1.02Pjs= KX xPe=0.3x( 15+11 ) =7.8KWQ js= Pjs3xtgn =7.8x 1.02=7.96kVar4、电焊机组查表得 KX=0.45 COS n=0.45 tgn=1.98(1) 将 Jc=50%统一换算到 Jc=1%的额定容量Pe4=广 SNCOS n= L；'50^ x (2+36) +20^ X86]X 0.45=92.4 KW(2) 计算负荷Pjs4= KX xPe4=0.45x 194=87.3KWQ js= Pjs4x...
