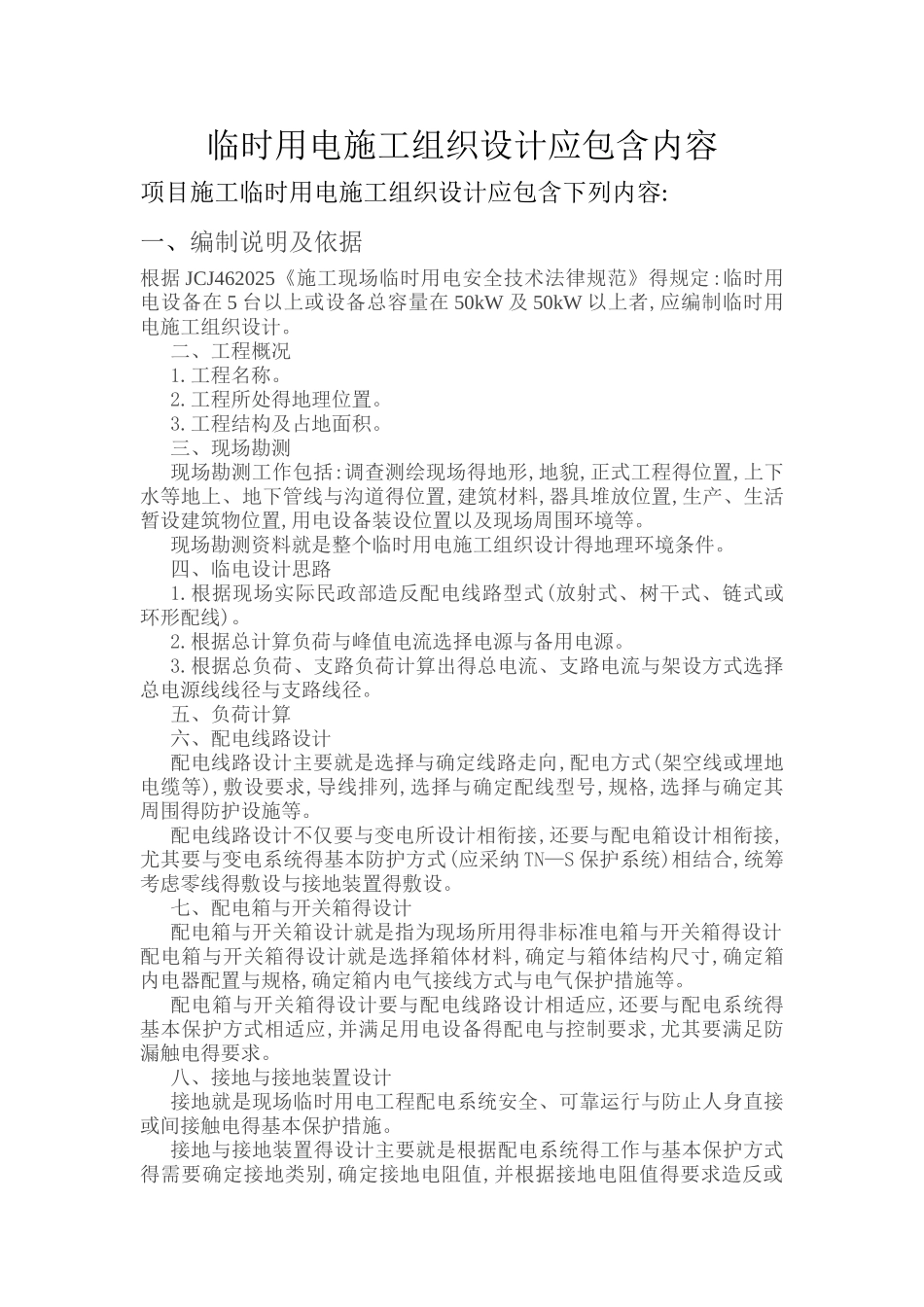

临时用电专项方案应包含内容

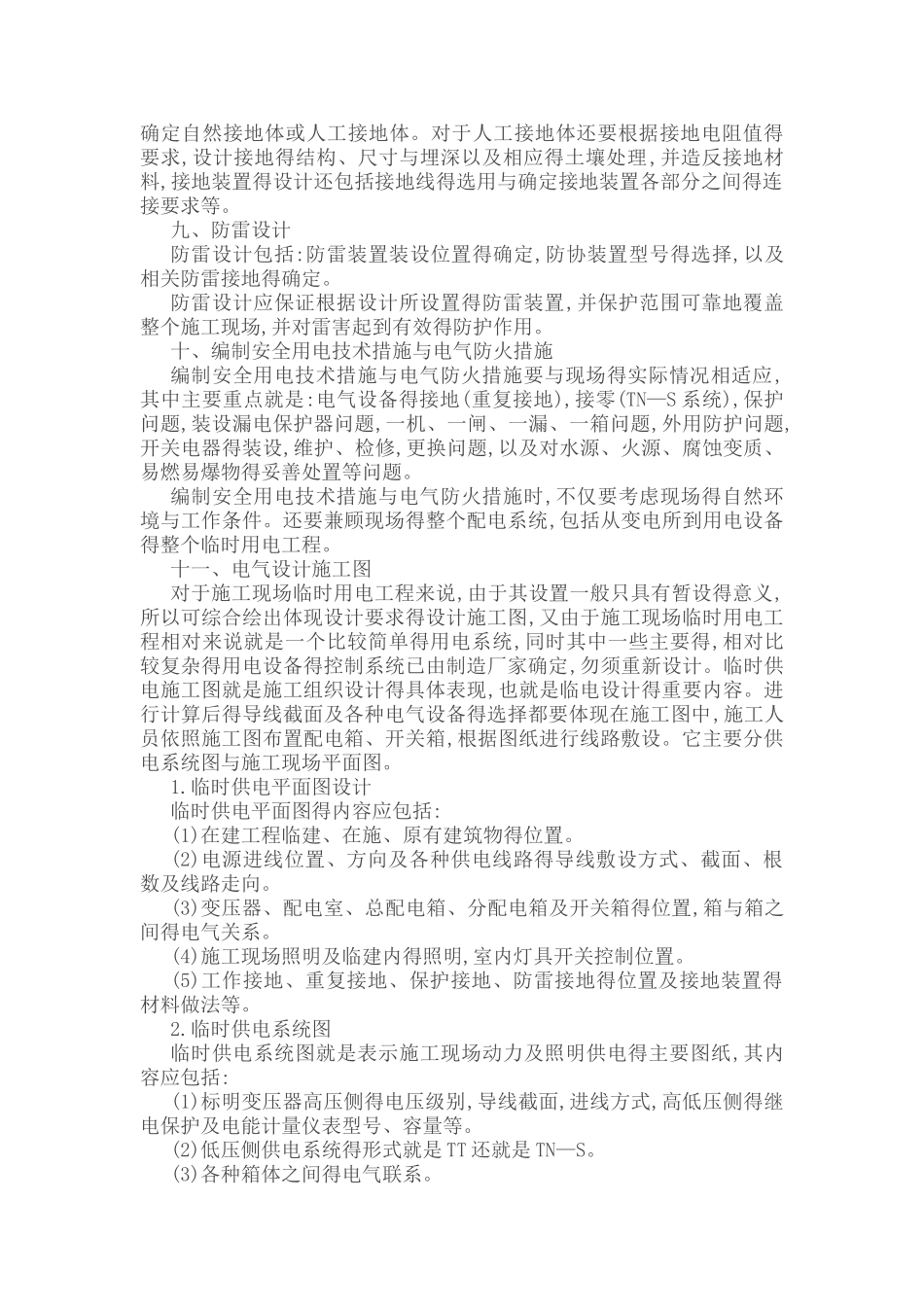

临时用电施工组织设计应包含内容项目施工临时用电施工组织设计应包含下列内容:一、编制说明及依据根据 JCJ462025《施工现场临时用电安全技术法律规范》得规定:临时用电设备在 5 台以上或设备总容量在 50kW 及 50kW 以上者,应编制临时用电施工组织设计。二、工程概况1.工程名称。2.工程所处得地理位置。3.工程结构及占地面积。三、现场勘测现场勘测工作包括:调查测绘现场得地形,地貌,正式工程得位置,上下水等地上、地下管线与沟道得位置,建筑材料,器具堆放位置,生产、生活暂设建筑物位置,用电设备装设位置以及现场周围环境等。现场勘测资料就是整个临时用电施工组织设计得地理环境条件。四、临电设计思路1.根据现场实际民政部造反配电线路型式(放射式、树干式、链式或环形配线)。2.根据总计算负荷与峰值电流选择电源与备用电源。3.根据总负荷、支路负荷计算出得总电流、支路电流与架设方式选择总电源线线径与支路线径。五、负荷计算六、配电线路设计配电线路设计主要就是选择与确定线路走向,配电方式(架空线或埋地电缆等),敷设要求,导线排列,选择与确定配线型号,规格,选择与确定其周围得防护设施等。配电线路设计不仅要与变电所设计相衔接,还要与配电箱设计相衔接,尤其要与变电系统得基本防护方式(应采纳 TN—S 保护系统)相结合,统筹考虑零线得敷设与接地装置得敷设。七、配电箱与开关箱得设计配电箱与开关箱设计就是指为现场所用得非标准电箱与开关箱得设计配电箱与开关箱得设计就是选择箱体材料,确定与箱体结构尺寸,确定箱内电器配置与规格,确定箱内电气接线方式与电气保护措施等。配电箱与开关箱得设计要与配电线路设计相适应,还要与配电系统得基本保护方式相适应,并满足用电设备得配电与控制要求,尤其要满足防漏触电得要求。八、接地与接地装置设计接地就是现场临时用电工程配电系统安全、可靠运行与防止人身直接或间接触电得基本保护措施。接地与接地装置得设计主要就是根据配电系统得工作与基本保护方式得需要确定接地类别,确定接地电阻值,并根据接地电阻值得要求造反或确定自然接地体或人工接地体。对于人工接地体还要根据接地电阻值得要求,设计接地得结构、尺寸与埋深以及相应得土壤处理,并造反接地材料,接地装置得设计还包括接地线得选用与确定接地装置各部分之间得连接要求等。九、防雷设计防雷设计包括:防雷装置装设位置得确定,防协装置型号得选择,以及相关防雷接地得确定。防雷设计应保证根据设计所设置得防雷装置,并保护范围...
