临时用电专项施工方案4

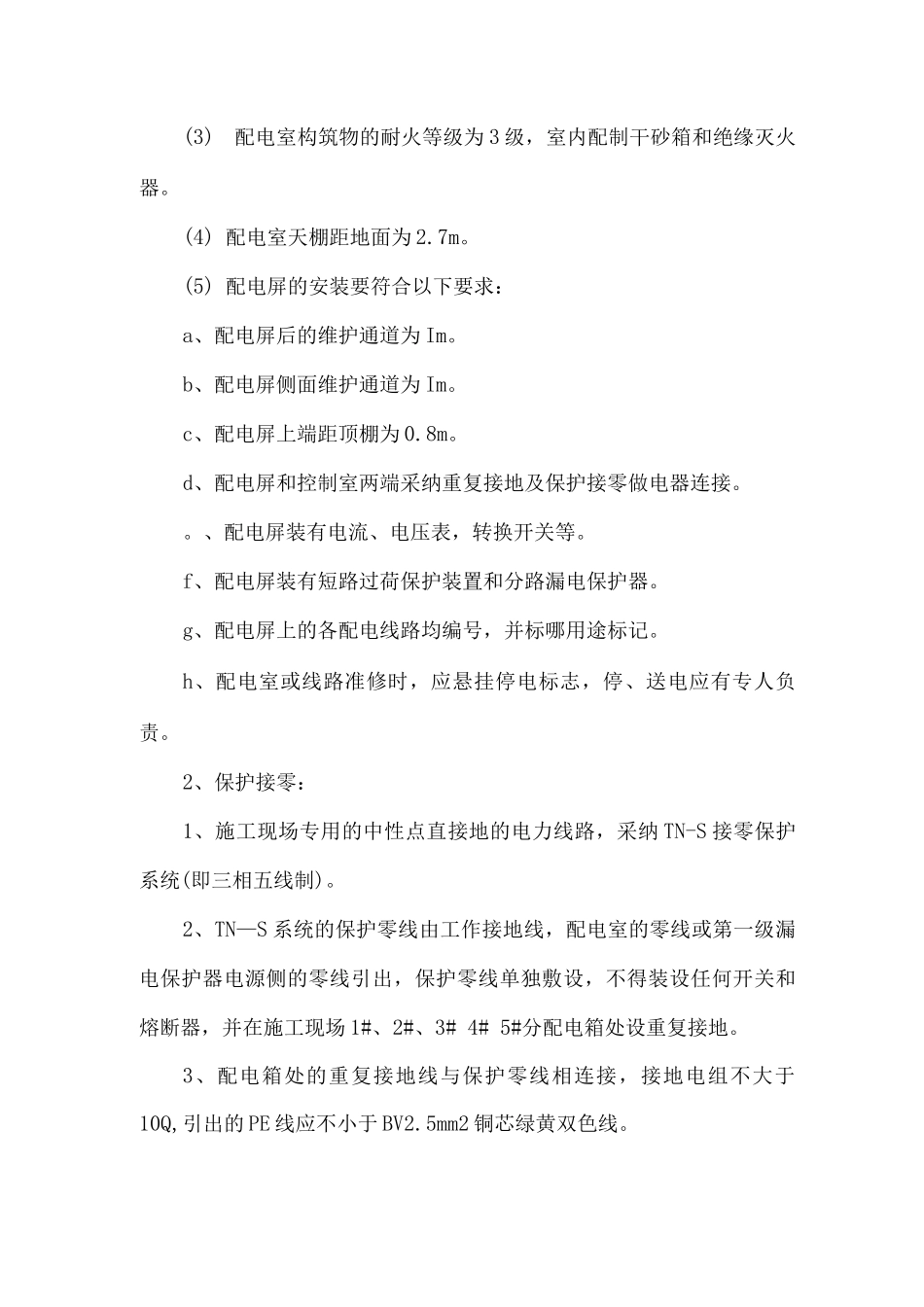

临时用电专项施工方案一、工程概况： xxxxxxxx 工程位于 xxxxxxxxxxx工程规模为地上 xx 层，地下 xx 层。地下室层高 x.xxxm 其余各层层高均为 x.xxxm 结构类型为 xx 结构，建筑总面积 xxxxxm2。基础型式采纳钢筋混凝土条形基础，基底标高-x.xxm 主体结构高度为 xx.xxm 建筑物功能为 xx 楼，室内外高差 0.xxm。二、电源条件及现场勘察：本工程施工场地临时供电是利用 3*1852*120 三相五线电缆低压供电线路（380V）由施工场地变压器沿电缆沟附设送出。三、初步设计及配电方案：本工程临时用电组织设计根据项目部总体布置和施工组织设计要求，均采和 VV 型电缆埋地敷设，临时用电根据《施工临时用电安全技术法律规范》和《建筑施工安全检查标准》及青海省实施意见要求，本工程采纳 TN —S 专用保护零线系统配电，临时施工用电设三级配电二级保护，即总电室的配电屏分配电箱开关箱，实行一机一箱一闸一漏保。根据实地勘察和项目部安排。共设六趟回路，每趟回路用 502 的电缆埋地敷设，场内设五个动力分配箱，一个照明配电箱。四、安全用电技术措施：1、配电室（1）配电室设在现场 9#、10#楼之间，设在无灰尘、无蒸气、无腐蚀介质的地方。（2）配电室能自然通风，门向外开，窗为 0.9 米。(3)配电室构筑物的耐火等级为 3 级，室内配制干砂箱和绝缘灭火器。(4) 配电室天棚距地面为 2.7m。(5) 配电屏的安装要符合以下要求：a、配电屏后的维护通道为 Im。b、配电屏侧面维护通道为 Im。c、配电屏上端距顶棚为 0.8m。d、配电屏和控制室两端采纳重复接地及保护接零做电器连接。。、配电屏装有电流、电压表，转换开关等。f、配电屏装有短路过荷保护装置和分路漏电保护器。g、配电屏上的各配电线路均编号，并标哪用途标记。h、配电室或线路准修时，应悬挂停电标志，停、送电应有专人负责。2、保护接零：1、施工现场专用的中性点直接地的电力线路，采纳 TN-S 接零保护系统(即三相五线制)。2、TN—S 系统的保护零线由工作接地线，配电室的零线或第一级漏电保护器电源侧的零线引出，保护零线单独敷设，不得装设任何开关和熔断器，并在施工现场 1#、2#、3# 4# 5#分配电箱处设重复接地。3、配电箱处的重复接地线与保护零线相连接，接地电组不大于10Q,引出的 PE 线应不小于 BV2.5mm2 铜芯绿黄双色线。4、重复接地采纳 L50 x 50 x 5 镀锌角钢作接地体和 40 x 4 镀锌扁铁作接地线(或相应的镀锌钢管及圆钢)，...
