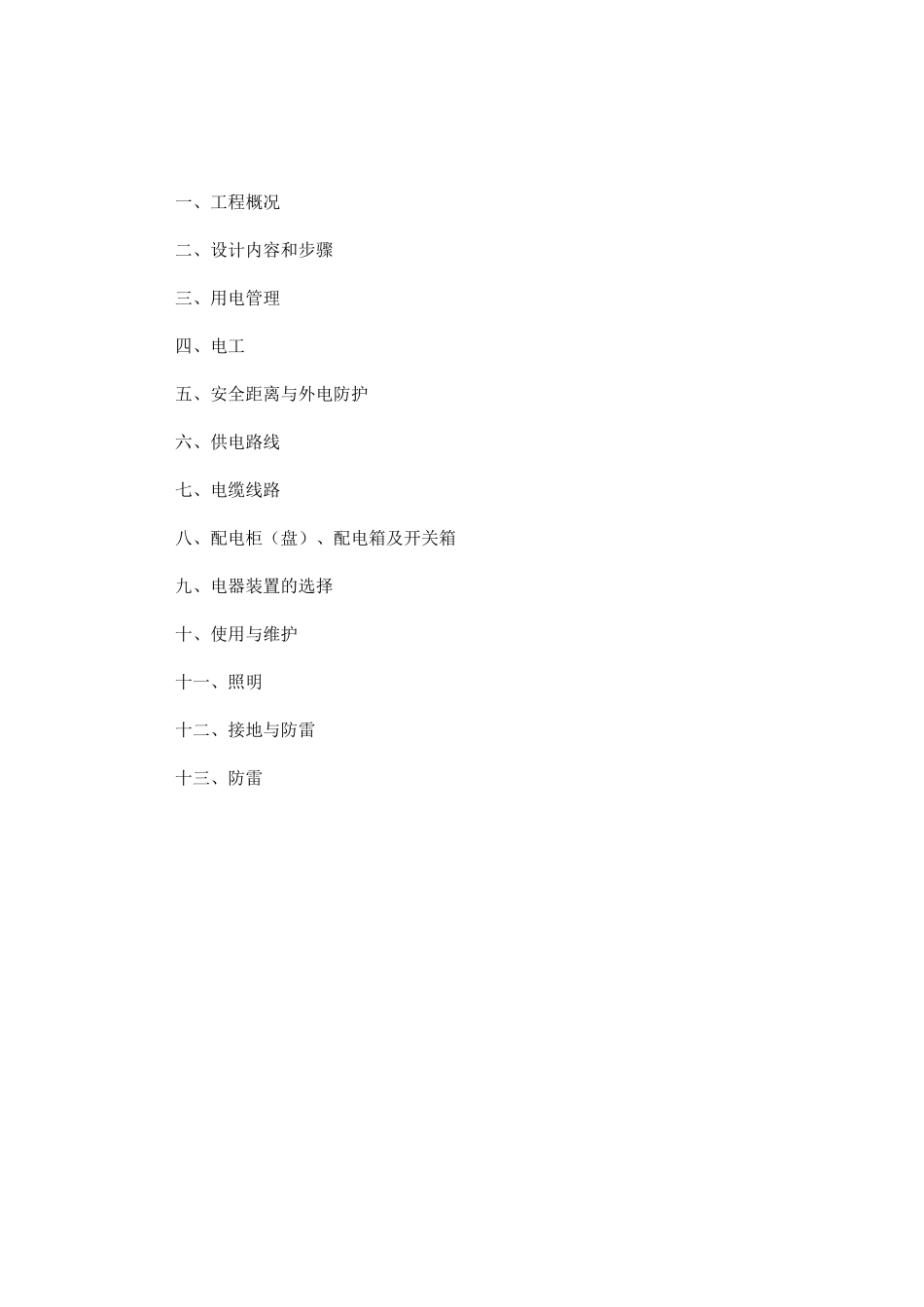

安全用电专项施工方案某集团有限公司年 月 日一、工程概况二、设计内容和步骤三、用电管理四、电工五、安全距离与外电防护六、供电路线七、电缆线路八、配电柜（盘）、配电箱及开关箱九、电器装置的选择十、使用与维护十一、照明十二、接地与防雷十三、防雷一、工程概况1、本工程为四层框架结构，建筑面积约 330 平方米。工程施工场地已完成平整，甲方提供施工单位用水、用电的接驳点各一个，均设于现场边缘。并要求通往施工范围的道路可通行各种施工车辆，供施工设备及材料进场。2、施工现场用电量统计表如下（所有设备用电功率为 KW）序号机具名称规格型号单位数量使用动力（KW/ 台）1塔吊4808台555.52潜水泵台3卷扬机JK1.5t台147.54锯木机台1535插入式振动机ZN50支121.16平板式振动机ZF150-50台61.17砂浆搅拌机ROOL台1238钢筋弯曲机台239钢筋切割机台2310电弧焊机台61311电渣压力焊机台23512砂轮切割机台2313洗车设备套2214照明台10l、设计内容和步骤1、现场勘察及初步设计1）施工现场范围内上、下水管道及各种埋地线路径已清除，施工现场已通水电，现场内无一、二级负荷。施工现场由供电部门设一供电总箱内有计量设备。本设计只负责总箱以下的线路、电气开关的选择。2）根据施工现场用电设备布置情况，在场内沿围墙架设电缆，LFG 至分配电箱，再由分配电箱引至各用电设备的开关箱。3）根据《施工现场临时用电安全技术法律规范》JGJ46-88 规定，本供电系统采纳 TN-S （三相五线制）供电，设置二个回路。三、用电管理1. 临时用电必须按“《施工现场临时用电安全技术法律规范》JGJ46-88”编制用电施工组织设计制定安全用电技术措施和电气防火措施。2. 临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。3.临时用电施工组织设计的内容和步骤：⑴ 现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。⑵ 进行负荷计算，选择导线截面和电器的类型、规格。⑶ 绘制电气平面图，立面图和接线系统图。⑷ 制定安全用电技术措施和电气防火措施。4.施工现场临时用电安全技术档案：⑴ 临时用电施工组织设计及修改施工组织设计的全部资料。⑵ 技术交底资料。⑶ 临时用电工程检查验收表。⑷ 接地电阻测定记录。⑸ 定期检（复）查表（施工场地每月，公司每季进行一次）。⑹ 电工维修工作记录。5. 安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术...
