临时用电安全专项方案

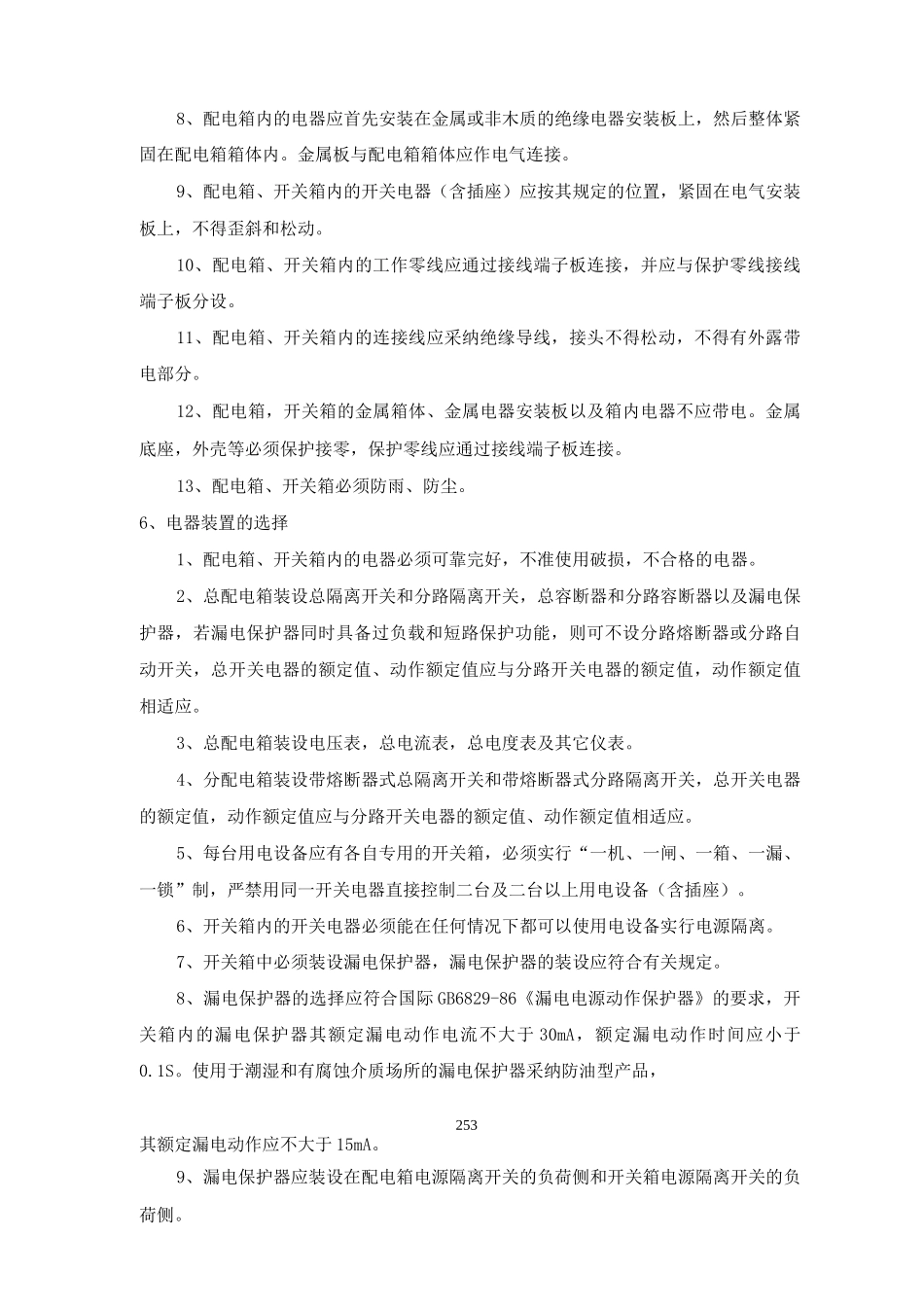

临时用电安全专项方案1、编制依据1、《施工现场临时用电安全技术法律规范》JGJ46-252、《建筑施工安全检查标准》JGJ59-20253、《建筑工程施工现场供电安全法律规范》GB50194-934、本工程主要施工机具需用计划表5、现场勘察情况6、供电部门提供施工电源容量，本项目提供电器设备安装位置。2、施工临时用电平面布置及供电系统1、本设计施工临时用电平面（低压供电线路与配电箱位置布置）及供电系统，供配电采纳 380/220 伏三相五线制（TN-S 系统），以保证安全用电。2、供电部门提供 1 路施工电源引入施工现场控制施工现场各用电设备。3、施工现场用电布置如下：在桥梁工程施工区域、拌和站、梁板预制场、项目部办公生活等区域架设一台315KVA 变压器，在各个施工点分别设置配电箱，工程施工用电从附近的配电箱引出，电源线选用铜芯电缆 BV-（ 3*952+2*502）.梁板预制场电源线实行埋地设置，其它区域配电源线根据现场具体情况，实行埋地或架空设置，并根据《安徽徐明高速公路标准化施工场地建设一安全篇》的相关要求设置。各施工现场电器设备、手持电动工具设移动配电箱。拟在以下位置设置变压器用电位置电力配备拌和站、钢筋加工区、项目部架 2 台 250KVA 变压器（设在拌和站旁边和钢筋加工区）、另配 2 台（250KW、180 KW）柴油发电机备用4、办公室因使用电脑、空调、饮水机等办公生活设备，单独设置一级负荷过载及短路保护的配电设备，并设置漏电保护器。5、本方案在施工过程中如有变动，将按施工现场实际情况进行调整，并将变更方案上报驻地办和总监办审核批准后实施。3、施工现场主要用电设备机具表253主要用电设备机具序号机具名称型号规格数量额定功率总功率(KW)1沟通弧焊机BX-316221KW42.0KW2型材切割机GA-422.2KW4.4KW3钢筋调直机22.2KW4.4KW4门式起重机150KW50.0KW5手持电动工具128W9.6KW6拌和设备11.0KW1.0KW7办公、生活照明10.0KW10.0KW4、负荷计算及导线选择1、设备容量：S =220.4KW,2、计算电流：导线按载流量选为 BV-15X3.23、电压损失△:选用铝芯导线 BV-15X3.2 架空敷设。注：验算数据，以供电部门提供的数据为准。5、配电箱与开关箱设置1、动力配电箱与照明配电箱宜分别设置，假如全部设置在同一配电箱内，动力和照明应分路设置。2、开关箱应由末级分配电箱配电。3、总配电箱设在靠近电源的地区，分配电箱与开关箱的距离不得超过 30m,开关箱与其控制的固定式用电设备的水平距离不超过 3m。4、配电箱，开关箱应...
