临时用电施工方案6

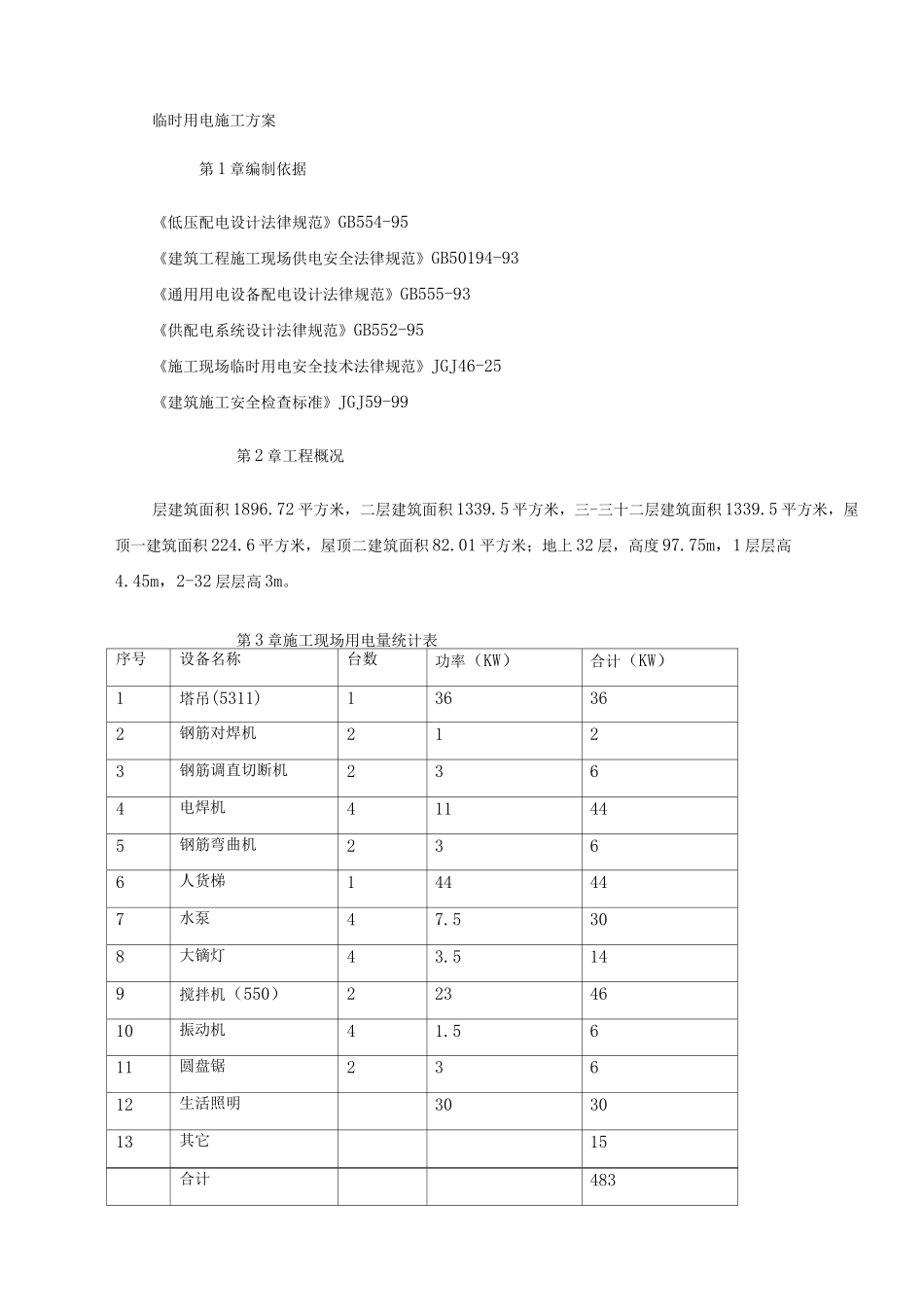

临时用电施工方案第 1 章编制依据《低压配电设计法律规范》GB554-95《建筑工程施工现场供电安全法律规范》GB50194-93《通用用电设备配电设计法律规范》GB555-93《供配电系统设计法律规范》GB552-95《施工现场临时用电安全技术法律规范》JGJ46-25《建筑施工安全检查标准》JGJ59-99第 2 章工程概况层建筑面积 1896.72 平方米，二层建筑面积 1339.5 平方米，三-三十二层建筑面积 1339.5 平方米，屋顶一建筑面积 224.6 平方米，屋顶二建筑面积 82.01 平方米；地上 32 层，高度 97.75m，1 层层高4.45m，2-32 层层高 3m。第 3 章施工现场用电量统计表序号设备名称台数功率（KW）合计（KW）1塔吊(5311)136362钢筋对焊机2123钢筋调直切断机2364电焊机411445钢筋弯曲机2366人货梯144447水泵47.5308大镝灯43.5149搅拌机（550）2234610振动机41.5611圆盘锯23612生活照明303013其它15合计483第 4 章设计内容和步骤1.4.临时施工用电设计1.4.1 方案选择：施工现场用电采纳 380V 三相五线制，TN—S 接零保护系统。特别场所需安装行灯变压器，采纳 36V 以下安全电压；人防工程、基坑、高温、导电灰尘或灯具离地面高度低于 2.4m 等场所照明电压不大于 36V，潮湿及易触及带电体场所照明电压不大于 24V，特别潮湿的场所、导电良好的地面、锅炉或金属容器内照明电压不大于 12V。根据施工现场的需要和供电的可靠性，根据区域供电的原则，以树干式供电为主，局部或末端以放射式相结合的供电方式进行设计。回路的划分每个施工场地都遵循大致相同的原则，容量做到大致相等，总配电箱一般根据 3-4 个回路设计，分配总电箱也一般根据 3-4 个回路设计，钢筋场的和生活区的分配总电箱及其它分配电箱回路数根据实际需要设计，单机开关箱严格遵循“一机一闸一漏电”原则设计。做到尺寸外观统一美观，经济有用原则。在现场设 3 区域总配电柜，从箱式变压器分 3 路出线引到区域总配电柜室。总配电柜内装设有功电度表、电流、电压表。配电柜装设短路，过负荷保护装置和漏电保护器，各配电线路分别编号，并标明用途标记。低压配电线路设计主体阶段设每层楼面设置一台楼层施工用配电箱，这个楼层施工用配电箱随楼层施工进度增加而上升，同时设 1 台施工用电插座箱、若干开关箱与这些楼层施工用配电箱配套使用，满足主体施工要求。装修时每层装一台装修配电箱，并设单机开关箱与之配套使用，线路在装修阶段另行布置。线路方面的布置：箱式...
