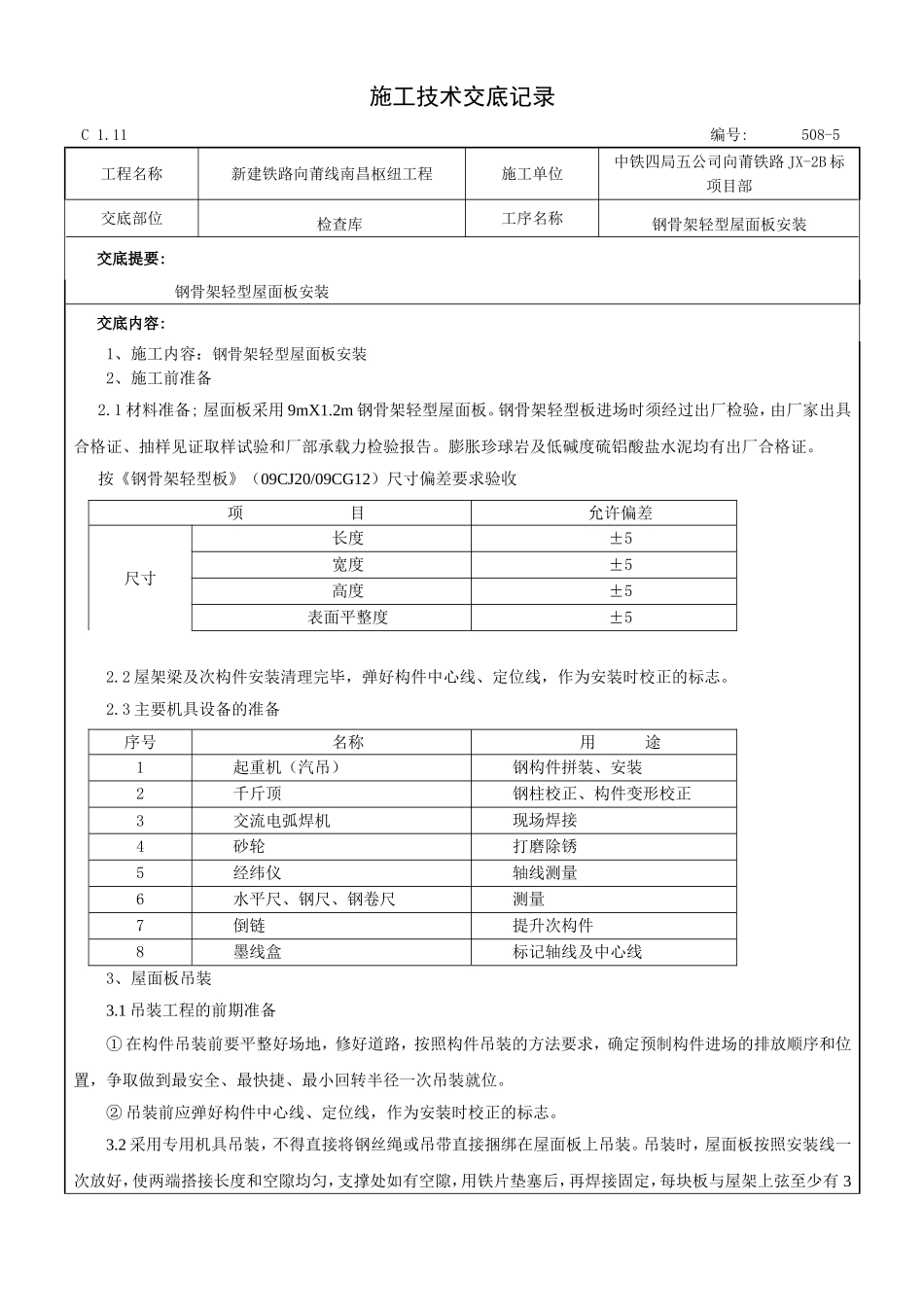

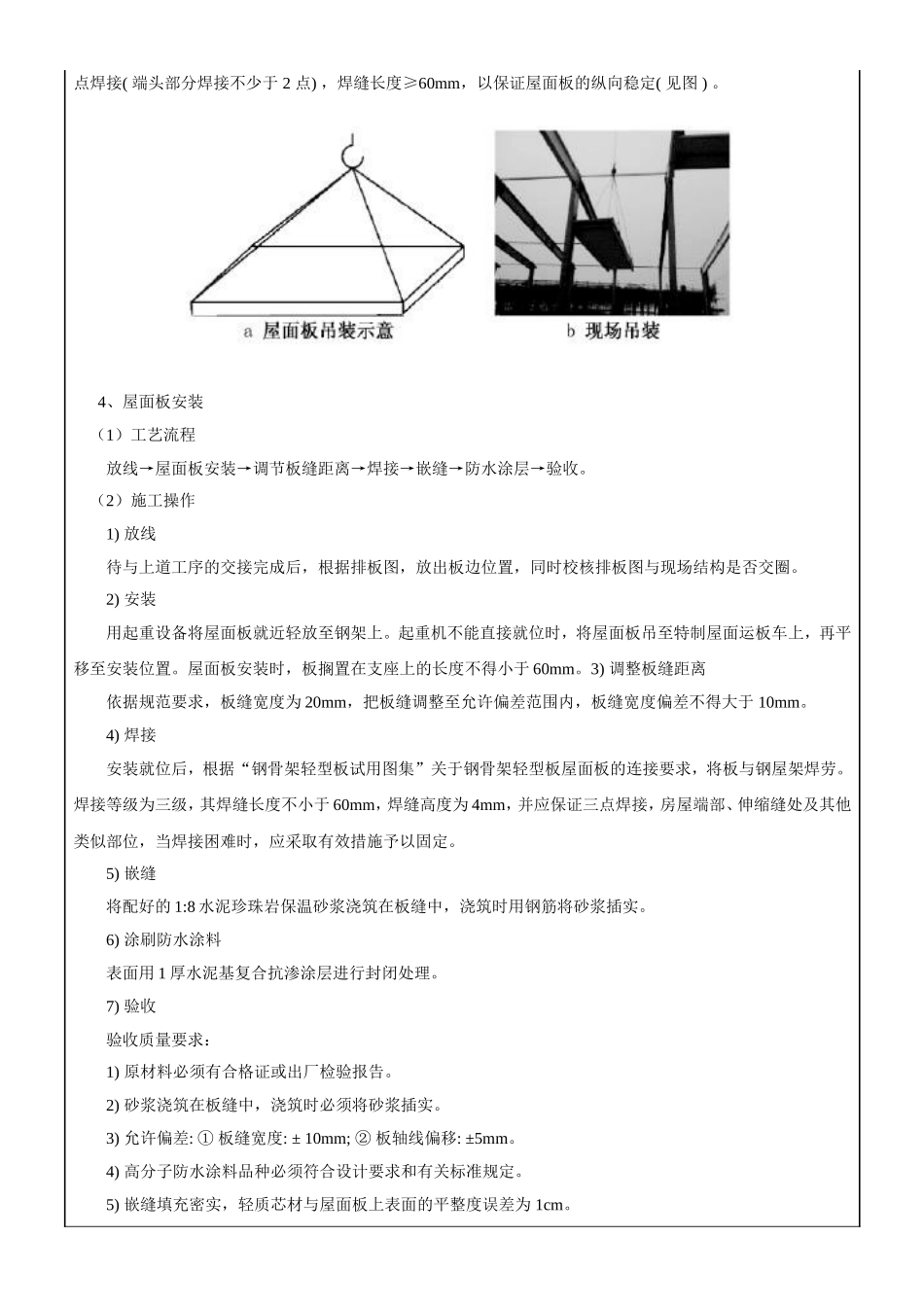

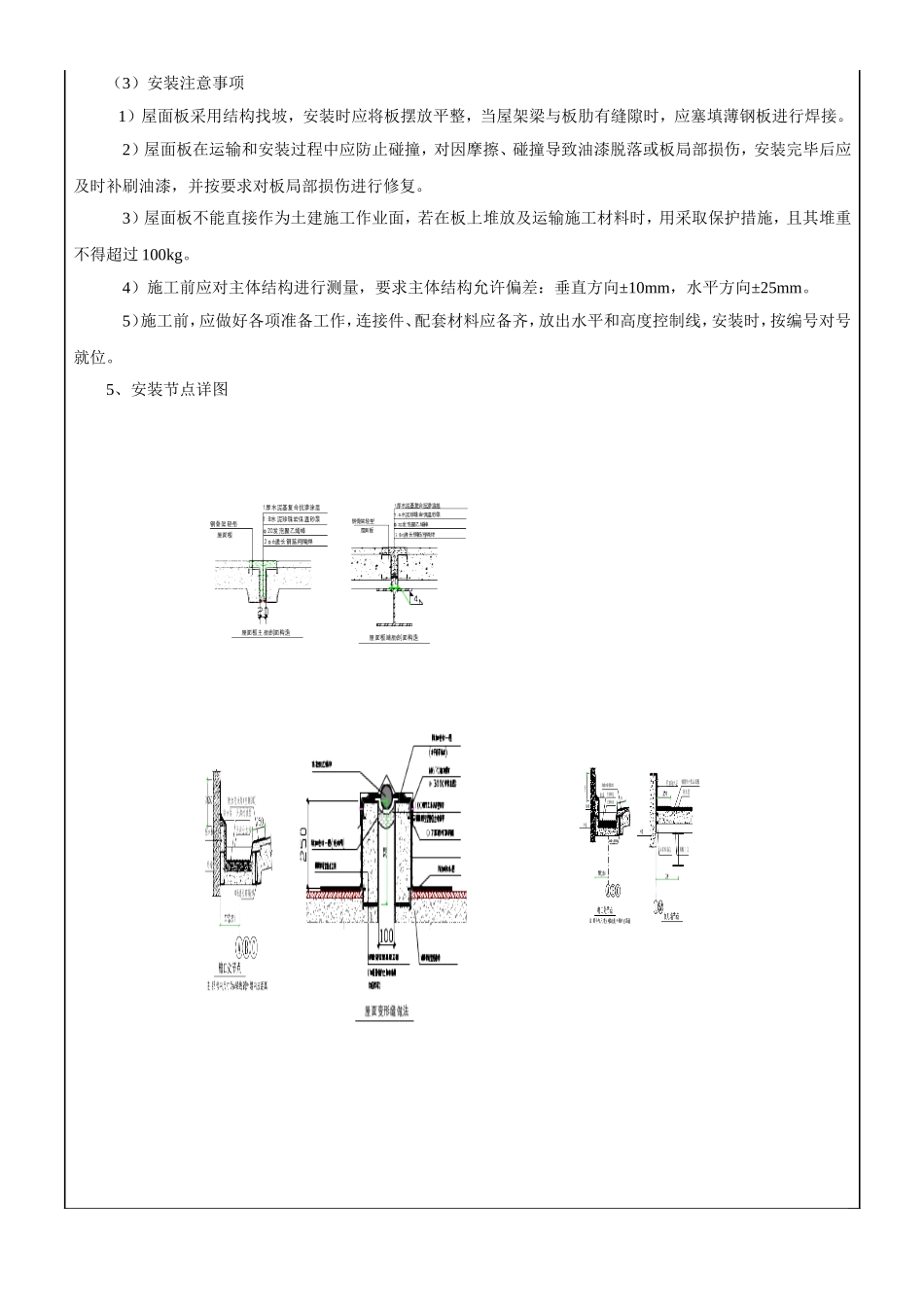

施工技术交底记录 C 1.11编号:508-5工程名称新建铁路向莆线南昌枢纽工程施工单位中铁四局五公司向莆铁路 JX-2B 标项目部 交底部位 检查库工序名称钢骨架轻型屋面板安装交底提要: 钢骨架轻型屋面板安装交底内容: 1、施工内容：钢骨架轻型屋面板安装2、施工前准备2.1 材料准备; 屋面板采用 9mX1.2m 钢骨架轻型屋面板。钢骨架轻型板进场时须经过出厂检验，由厂家出具合格证、抽样见证取样试验和厂部承载力检验报告。膨胀珍球岩及低碱度硫铝酸盐水泥均有出厂合格证。按《钢骨架轻型板》（09CJ20/09CG12）尺寸偏差要求验收项 目允许偏差尺寸长度±5宽度±5高度±5表面平整度±52.2 屋架梁及次构件安装清理完毕，弹好构件中心线、定位线，作为安装时校正的标志。2.3 主要机具设备的准备序号名称用 途1起重机（汽吊）钢构件拼装、安装2千斤顶钢柱校正、构件变形校正3交流电弧焊机现场焊接4砂轮打磨除锈5经纬仪轴线测量6水平尺、钢尺、钢卷尺测量7倒链提升次构件8墨线盒标记轴线及中心线3、屋面板吊装3.1 吊装工程的前期准备 ① 在构件吊装前要平整好场地，修好道路，按照构件吊装的方法要求，确定预制构件进场的排放顺序和位置，争取做到最安全、最快捷、最小回转半径一次吊装就位。② 吊装前应弹好构件中心线、定位线，作为安装时校正的标志。3.2 采用专用机具吊装，不得直接将钢丝绳或吊带直接捆绑在屋面板上吊装。吊装时，屋面板按照安装线一次放好，使两端搭接长度和空隙均匀，支撑处如有空隙，用铁片垫塞后，再焊接固定，每块板与屋架上弦至少有 3 点焊接( 端头部分焊接不少于 2 点) ，焊缝长度≥60mm，以保证屋面板的纵向稳定( 见图 ) 。4、屋面板安装（1）工艺流程放线→屋面板安装→调节板缝距离→焊接→嵌缝→防水涂层→验收。（2）施工操作1) 放线待与上道工序的交接完成后，根据排板图，放出板边位置，同时校核排板图与现场结构是否交圈。2) 安装用起重设备将屋面板就近轻放至钢架上。起重机不能直接就位时，将屋面板吊至特制屋面运板车上，再平移至安装位置。屋面板安装时，板搁置在支座上的长度不得小于 60mm。3) 调整板缝距离依据规范要求，板缝宽度为 20mm，把板缝调整至允许偏差范围内，板缝宽度偏差不得大于 10mm。4) 焊接安装就位后，根据“钢骨架轻型板试用图集”关于钢骨架轻型板屋面板的连接要求，将板与钢屋架焊劳。焊接等级为三级，其焊缝长度不小于 60mm，焊缝高度为 4mm，并应保证三点焊...
