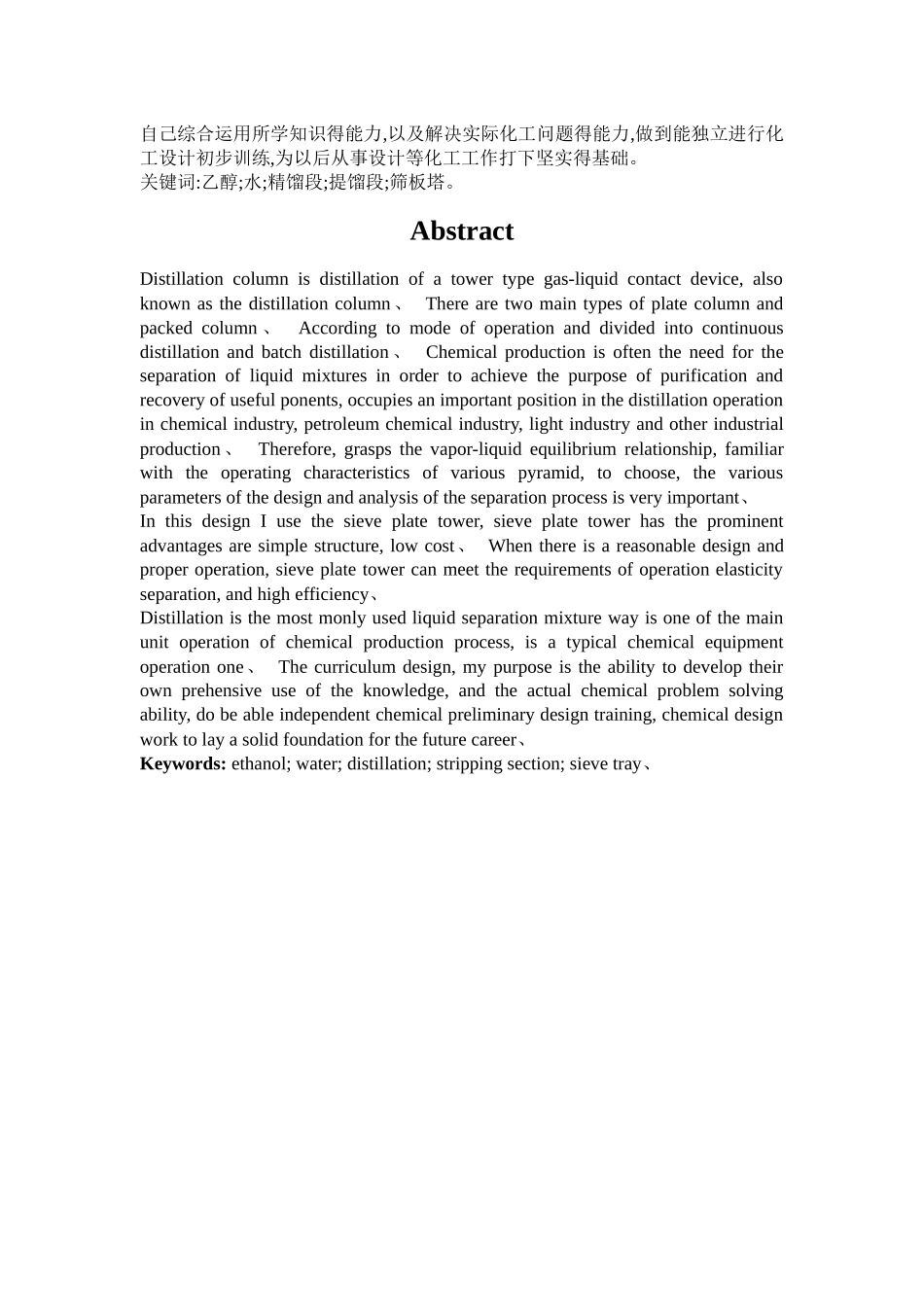

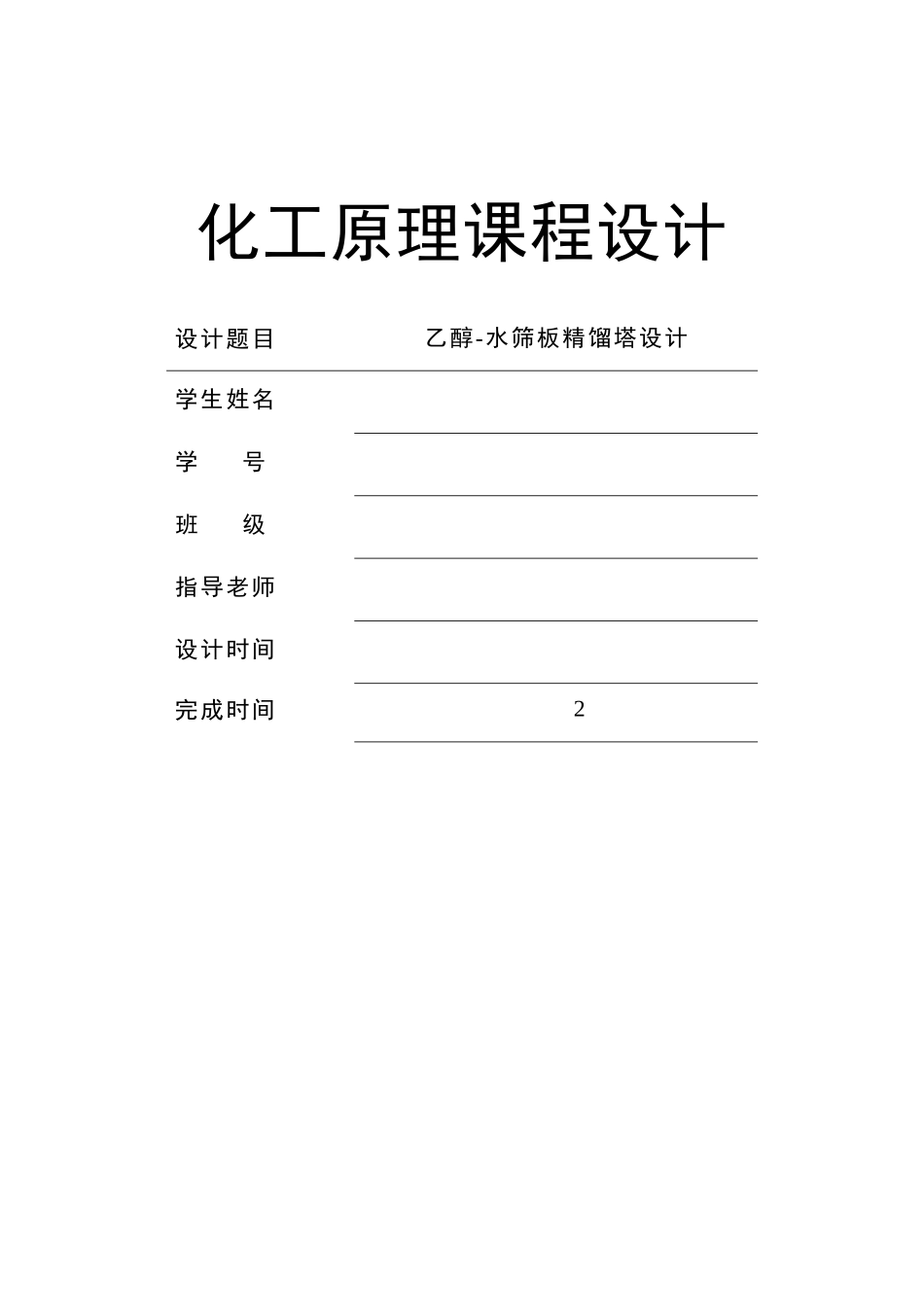

化工原理课程设计设计题目乙醇-水筛板精馏塔设计学生姓名学 号班 级指导老师设计时间完成时间2化工原理课程设计任务书(一)设计题目:乙醇－水筛板精馏塔设计(二)设计任务完成精馏塔工艺优化设计、精馏塔结构优化设计以及有关附属设备得设计与选用,绘制带控制点得工艺流程图、精馏塔工艺条件图,并编制工艺设计说明书。年产量: 10000t ;原料液浓度: 40% (乙醇质量分数);产品浓度: 93% (乙醇质量分数);乙醇回收率: 99% 。(三)操作条件1.塔顶压强 4 kPa(表压);2.进料热状况,泡点进料;3.塔顶全凝器,泡点回流,回流比 R=(1、1~2、0)Rmin;4.塔釜加热蒸汽压力 245 KPa(表压);5.单板压降不大于 0、7 kPa;6.塔板类型筛板塔;7.工作日每年 330 天,每天 24h 连续运行;8.厂址:徐州地区。(四)设计内容1.精馏塔得物料衡算;2.塔板数得确定;3.精馏塔得工艺条件及有关物性数据得计算;4.精馏塔得塔体工艺尺寸计算;5.塔板主要工艺尺寸得计算;6.塔板得流体力学验算;7.塔板负荷性能图;8.精馏塔接管尺寸计算,附属设备得确定;9.绘制带控制点工艺流程图(A2)、精馏塔工艺条件图(A2);10.符号说明;11、对设计过程得评述与有关问题得讨论;12、参考文献。摘要 精馏塔就是进行精馏得一种塔式气液接触装置,又称为蒸馏塔。有板式塔与填料塔两种主要类型。根据操作方式又可以分为连续精馏塔与间歇精馏塔。化工生产常需进行液体混合物得分离以达到提纯或回收有用组分得目得,精馏操作在化工、石油化工、轻工等工业生产中占有重要得地位。为此,掌握气液平衡关系,熟悉各种塔形得操作特性,对选择、设计与分析分离过程中得各种参数就是非常重要得。 在本设计中我使用了筛板塔,筛板塔得突出优点就是结构简单、造价低。当有合理得设计与适当得操作,筛板塔能满足分离要求得操作弹性,而且效率高。 精馏就是最常用得分离液液混合物方式之一,就是组成化工生产过程得主要单元操作,也就是典型得化工操作设备之一。进行此次课程设计,我得目得就是培育自己综合运用所学知识得能力,以及解决实际化工问题得能力,做到能独立进行化工设计初步训练,为以后从事设计等化工工作打下坚实得基础。关键词:乙醇;水;精馏段;提馏段;筛板塔。AbstractDistillation column is distillation of a tower type gas-liquid contact device, also known as the distillation column、 There are two main types of plate column and packed column 、 According to mod...
